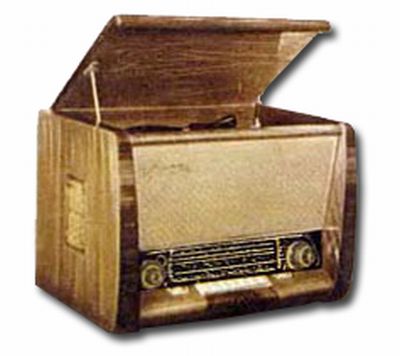

Радиола "Баку-58"

Сетевая ламповая радиола "Баку-58" выпускалась Бакинским радиозаводом (Азербадж. АССР) с 1958 года.

Радиола представляет собой семиламповый комбинированный АМ-ЧМ супергетеродин с универсальным ЭПУ, оформленный в настольном футляре. Она предназначена для приёма местных и дальних радиостанций с амплитудной модуляцией в диапазонах длинных, средних, коротких волн и с частотной модуляцией в диапазоне ультракоротких волн, а также для проигрывания обычных и долгоиграющих грампластинок. Модель имеет пять диапазонов волн, внутренний УКВ диполь, переключатель диапазонов клавишного типа, оптический индикатор настройки, автоматическую и ручную регулировку усиления, плавную и раздельную по НЧ и ВЧ звуковым частотам регулировку тембра, плавную регулировку полосы пропускания по промежуточной частоте и широкополосную акустическую систему. При приёме ЧМ радиостанций радиола позволяет получить высокое качество звучания и сравнительно малый уровень помех. Раздельная и плавная регулировка тембра позволяет получить в зависимости от характера передачи наиболее приятный для слушателя тембр звучания. АС состоит из четырёх громкоговорителей: двух широкополосных 2 ваттных, типа 2ГДЗ и двух высокочастотных одноваттных, типа 1ГД9 расположенных на боковых стенках футляра. Электропроигрывающее устройство типа ЭПУ-1П, имеет электродвигатель асинхронного типа с двухскоростным приводом на 33 и 78 об/мин с полуавтоматическим включением и автовыключением проигрывателя, пьезоэлектрический звукосниматель с двумя постоянными иглами, позволяющими проигрывать обычные и долгоиграющие грампластинки. Питание радиолы осуществляется от сети переменного тока, частотой 50 гц, с напряжением 110/127 или 220 в. Радиола оформлена в футляре отделанном ценными породами дерева, с последующей полировкой. Шкала имеет градуировку в метрах. На ДВ, СВ диапазонах на шкале нанесены названия городов имеющих мощные радиостании. Внизу шкалы напротив соответствующих клавиш переключателя диапазонов и рода работы, даны обозначения диапазона, воспроизведения грамзаписи и выключения радиолы. В радиоле применены следующие радиолампы и каскады: 6НЗП усилитель высокой частоты, преобразователь и гетеродин УКВ диапазона, 6И1П усилитель промежуточной частоты УКВ диапазона, гетеродин и преобразователь на диапазонах ДВ, СВ, KB1, КВ2. 6К4П усилитель ПЧ АМ сигналов. 6Х2П детектор AM, ЧМ сигналов. 6Н2H предусилитель НЧ. 6П14П оконечный усилитель НЧ. 6Е5С оптический индикатор настройки. В качестве выпрямителя применён селеновый выпрямитель типа АВС-80-260. В качестве ламп освещения шкалы применены электролампы миниатюрные типа МН-14 6,3 в 0,28 а. В радиоле имеются гнёзда для включения наружной антенны и заземления, наружной (или внутренней) УКВ антенны, внешнего громкоговорителя или звукоснимателя.

Диапазоны принимаемых радиоволн и частот:

  • ДВ 2000...710 м (145...425 кгц).
  • СВ 590...184 м( 510...1630 кгц).
  • KB-2 77...39,5 м (3,9...7,6 мгц).
  • КВ-1 36,6...24,2 м (8,2...12,4 мгц).
  • УКВ 4,7...4,1 м (64...73 мгц).

ПЧ: по AM тракту 465 кгц по ЧМ тракту 8,4 мгц.

Чувствительность в диапазонах: ДВ, СВ, KB не хуже 200 мкв, в диапазоне УКВ не хуже 20 мкв.

Избирательность, при расстройке на 10 кгц. в диапазонах ДВ, СВ, КВ не хуже 30 дб,в диапазоне УКВ при расстройке на 250 кгц не хуже 26 дб.

Номинальная выходная мощность УНЧ 2 Вт.

При приёме радиостанций АС радиолы воспроизводит полосу звуковых частот: в диапазонах ДВ, СВ и KB 100...4000 гц, в диапазоне УКВ 100...7000 гц, при проигрывании пластинок 100...5000 гц.

Мощность, потребляемая от сети при приёме, не более 60 вт, при работе ЭПУ 75 вт.

Габаритные размеры 570х370х370 мм.

Вес без упаковки 22 кг, с упаковкой 24 кг.

Литература:

  1. Описание радиолы в справочнике Е.А.Левитина.
  2. Инструкция по эксплуатации и схемы радиолы.
