Телевизор "Б-2"

Первый серийный любительский механический телевизор "Б-2" изготавливался Ленинградским заводом имени Козицкого в 1934 году.

Казалось бы что слова первый серийный и любительский - не совсем совместимы, тем не менее телевизор "Б-2" так и именовался. В начале 30х годов телевидения как такового в СССР небыло. Исследования в этом направлении шли по разным способам получения живого изображения на экране телевизора. Первым стал механический способ и нужны были радиолюбители, для испытания недостатков и преимуществ такого телевидения. Кроме серийных телевизоров типа "Б-2", Ленинградский завод им. Козицкого выпускал ещё и комплекты, которые предназначались для самостоятельной сборки таких же телевизоров радиолюбителями. В набор входило 8 наименова
ний различных, в основном электрических деталей, техническое описание, принципиальная схема, а также подробная инструкция по сборке. Футляр к телевизору предлагалось делать самому.

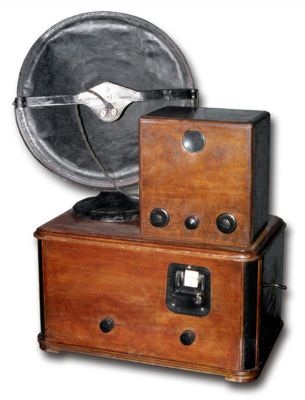

Опытное производство любительского телевизора - "Б-2" начали в 1933 году, с 1934 года его выпускали малой серией и только в 1936 году выпуск стал значимым. ТВ состоял из блока механической развертки с диском Нипкова, радиотракта изображения на базе приёмника ''ЭЧС-2'' и блока синхронизации. Звук телепередачи принимался на другой приёмник ''ЭЧС-2'' производившимся заводом ''МосЭлектрик'' с 1932 года и воспроизводился громкоговорителем тарелкой - ''Заря'', производства завода им. Калинина в Москве (на фото справа базовый комплект). Изображение и звук принимались на разных частотаx в диапазоне средних волн хотя можно было использовать и другой диапазон волн. Изображение было с оттенком оранжевого цвета так как его источником служила неоновая лампа. Размер видимой части экрана с увеличительной линзой 30х40 мм. Телевизор "Б-2" имел настройку на частоту радиостанции, регулировку генератора синхронизации, помещался в дубовом ящике, имеющем с лицевой стороны три рукоятки для управления и смотровое окно. Размеры футляра - 215х220х165 мм. Масса телевизора с лампами приёмника 3,5 кг.

Любительский механический телевизор ''Б-2'' - предназначен для приема движущихся изображений и звукового сопровождения на расстоянии (по радио или проводам) осуществляемых в результате использования фотоэлектрического эффекта. Приём изображения возможен на сам телевизор, если это заводской вариант, а телевизор собранный их комплекта только при совместной работе с приёмником. В левой стенке футляра сделан узкий прорез, в который выведен механический рычаг, служащий для установки кадра в рамку при смещении его по горизонтали. В нижней части задней стенки ящика, укреплены две втулки сквозь которые проходят шнуры питания. Левый шнур включается в электрическую сеть переменного тока с напряжением 110 вольт, а правый подключается к приёмнику звукового сопровождения. Между шнурами находится зажим для подключения заземления. На переднюю панель телевизора выведены 3 ручки. Левая служит для изменения частоты синхронизации, которая зачастую сбивалась из-за несовпадения частоты вращения диска Нипкова на приёмной и передающей сторонах. Средняя ручка служит для изменения частоты генерирующего контура, а правая - для регулировки числа оборотов двигателя, на ось которого насажен диск Нипкова. В смотровое окно вставлена увеличительная линза. Все детали телевизора размещены внутри ящика, доступ к ним осуществляется благодаря наличию выдвижной части задней стенки. Телевизор ''Б-2'' работает по механической системеразвёртки дающей изображение при помощи диска Нипкова. Изображение складывается из 30 строк при числе элементов в строке равном 40. При просмотре на таком телевизоре нельзя было рассчитывать на высокое качество, из-за малого числа элементов разложения (1200). Хорошие результаты были лишь при приёме простых изображений. Яркость изображения определялась силой приёма, т.е. мощностью передающей станции, качеством приёмной
антенны и т.д. Регулярные телепередачи механического телевидения из Москвы происходили с 1 октября 1931 года по июль 1941 года. Многие радиолюбители страны в те годы собирали телевизоры не только из заводских наборов, но и опубликованные в радиожурналах, а так же собственные разработки.

Литература:

  1. Статья из журнала "Радиофронт" № 3 за 1936 год о самодельном телевизоре "Б-2" конструкции инж. А.Я.Брейтбарта.
  2. Описание телевизора "Б-2" в журнале "Радио Всем" № 19 за 1936 год.
