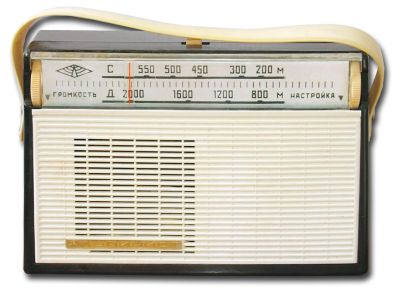

Радиоприёмник ''Альпинист''

Переносной радиоприёмник четвёртого класса ''Альпинист'' серийно выпускался Воронежским и Грозненским радиозаводами с 1964 года.

Переносной транзисторный радиоприёмник 4-го класса ''Альпинист'' стал первым, в линейке последующих за ним моделей ''2 и 3''. На Грозненском радиозаводе выпуск начался с 1965 года. Общий выпуск модели был завершён в 1971 году. Разработка приёмника была начата в 1963 году на основе приёмника ''Атмосфера-2М''. По сравнению с ним, новый приёмник имеет более высокие электроакустические параметры и более современное, для начала шестидесятых годов внешнее оформление футляра. Радиоприёмник - "Альпинист" рассчитан на приём радиовещательных станций, работающих в диапазонах длинных и средних волн.

Технические характеристики:

  • Чувствительность у приёмника при приёме на магнитную антенну в диапазонах: ДВ 2,5 мВ/м, в диапазоне СВ 1,5 мВ/м.
  • Избирательность по соседнему каналу при расстройке на 10 кГц от основной частоты в обе сторо ны не хуже 26 дБ
  • Ослабление зеркального канала не менее 30 дБ в диапазоне ДВ и 26 дБ в диапазоне СВ.
  • Номинальная выходная мощность 150 мВт, максимальная 270 мВт.
  • Диапазон воспроизводимых звуковых частот 300...3500 Гц.
  • Радиоприёмник питается от двух батарей КБС-Л-0,5 соединенных последовательно.
  • Ток покоя около 8 мА.
  • К.П.Д. при номинальной выходной мощности не менее 40%.
  • Габариты радиоприёмни ка 215х145х60 мм
  • Масса с батареями 1,5 кг.

Цена без батарей - 27 рублей 60 копеек.

Литература:

  1. Описание и схемы радиоприёмника в книге И.Ф Белова и Е В.Дрызго "Справочник по транзисторным радиоприёмникам".
  2. Описание и схема радиоприёмника в журнале РАДИО №12. 1966 год.
  3. Инструкция по эксплуатации к радиоприёмнику 1968 года выпуска.
  4. Инструкция по эксплуатации к радиоприёмнику 1969 года выпуска.
