Конструктор Проигрыватель-стереомагнитофон "Звёздный"



Игрушка - радиоконструктор "Старт" (малогабаритный кассетный магнитофон-проигрыва тель Звёздный") выпускался ОАО Каменец-Подольский завод Электрон с 1990 года.



Радиоконструктор предназначен для технического творчества детей в возрасте 15 лет и старше. Радиоконструкгор "Звёздный" дает возможность школьникам старших классов или радиолюбителям заняться техническим конструированием, сборкой как механических, так и электронных узлов, а также повысить знания и практические навыки в области электроники и стереофонии.

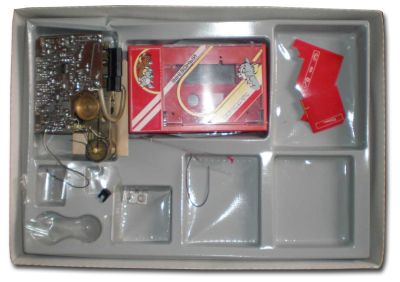

Применяемая в наборе износостойкая сендастовая магнитная головка ЗД24.83П имеет ресурс не менее 5000 час, что позволяет использовать кассеты с любыми типами магнитных лент. Конструктор представляет собой набор деталей и узлов, позволяющих собрать механическую часть (лентопротяжный механизм и корпус) магнитофона-проигрывателя, а также электрическую печатную плату с электрорадиоэлементами.

Собранный и настроенный магнитофон-проигрыватель имеет следующие технические характеристики:

  • Скорость движения магнитной ленты 4,76 см/с.
  • Коэффициент детонации 0,4%.
  • Номинальная выходная мощность - 2х0,25 Вт
  • Максимальная  выходная мощность - 2х0,5  Вт, что позволяет использовать вместо головных телефонов маломощные АС.
  • Диапазон воспроизводимых частот - 63...12500 Гц.
  • Относительный уровень шумов и помех 48 дБ.
  • Габариты РК 170х100х40 мм.
  • Масса РК 580 грамм.

Проигрыватель-стереомагнитофон "Звёздный" (радиоконструктор)

Согласно электрической принципиальной схеме, сигнал с магнитной головки В1 подается на входы усилителей воспроизведения (УВ) левого и правого каналов. Микросхема ДА1 представляет собой 4 операционных усилителя (ОУ) в одном корпусе. 2 ОУ (ДА1. 1 и ДА 1.3) используются в правом канале УВ, остальные 2 - в левом. Цепи питания общие для всех 4 ОУ. Схемы электрические левого (ЛК) и правого (ПК) каналов идентичны, поэтому рассмотрим работу схемы электрической одного из каналов, например, ПК. Конденсатор СЗ подключен параллельно магнитной головке ПК и образует с индуктивностью головки колебательный контур, настроенный на требуемую верхнюю частоту воспроизведения. Этот контур осуществляет необходимую частотную коррекцию на ВЧ. В 1 ОУ выполняется коррекция на НЧ и СЧ. Отрицательная обратная связь на ВЧ и СЧ с выхода ОУ на инвертирующий вход этого же ОУ осуществляется цепочкой R5, R9, С8, что позволяет получить стандартную частотную характеристику УВ. Цепочка R3, С5 определяет коэффициент усиления первого ОУ. Сигнал, усиленный 1 ОУ, через регулятор громкости поступает на 2 ОУ, который осуществляет дальнейшее усиление сигнала. 2 ОУ работает непосредственно на выходной усилитель мощности, собранный на транзисторах VT4, VT5 , VT8, VT9, VT12, VT13. Цепочка R17, C10 - определяет коэффициент усиления 2 ОУ. Для уменьшения нелинейных искажений при сопротивлении нагрузки 8 Ом (УМ и 2 ОУ охвачены отрицательной обратной связью по постоянному и переменному току через резистор R19 который связывает выход с инвертирующим входом второго ОУ). УВ питается от источника тока напряжением 6 В. Искусственная средняя точка источника питания, необходимая для нормальной работы УВ на ОУ, осуществляется цепочкой R21,R22, С13.

Конденсатор С15 устраняет самовозбуждение схемы УМ. Резистор R25 определяет ток покоя УМ. Для стабильности частоты вращения электродвигателя магнитофона-проигрывателя применена схема на транзисторах VT1, VT2, VT3. При увеличении нагрузки на валу двигателя увеличивается потребление тока от источника питания, что приводит к возрастанию напряжения на резисторе R11. Это способствует росту тока через транзистор VT3. Ток через эмитерный повторитель VT2 открывает регулирующий транзистор VT1 и напряжение на двигателе поднимается. При уменьшении нагрузки происходит обратный процесс за счет чего в некотором диапазоне нагрузок на валу двигателя скорость его поддерживается постоянной. Для защиты от импульсных помех, вызываемых искрением щеток двигателя включен конденсатор С1. Конденсатор С7 служит для запуска двигателя при подаче напряжения на плату. Вращая подсгроечный резистор в цепи базы транзистора VT3, можно изменить частоту вращения двигателя и соответсгвенно скорость движения магнитной ленты. Необходимую скорость можно установить, сравнивая звучания одной фонограммы на промышленном магнитофоне и Вашем магнитофоне-проигрывателе.

Литература:

  1. Электрическая схема магнитофона-проигрывателя "Звёздный".
  2. rw6ase.narod.ru/000/mg1/zwezdniy.html
