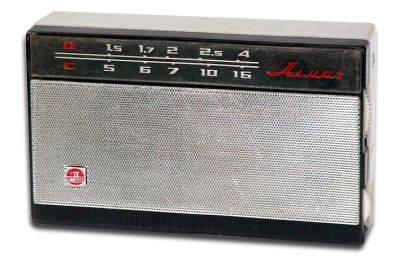

Радиоприёмник "Алмаз"

Портативный транзисторный радиоприёмник-4-го-класса "Алмаз" выпускался Ленинградским заводом "Радиоприбор" с 1964 года.

Малогабаритный транзисторный радиоприёмник ''Алмаз'' наряду с высокими эксплуатационными качествами имеет и хорошие электроакустические параметры. Выполнен он по супергетеродинной схеме на семи транзисторах и одном кристаллическом диоде. Приём радиостанций осуществляется на внутреннюю магнитную антенну. Источником питания служит аккумуляторная батарея типа 7Д-0,1 или батарея Крона. Напряжение питания 9 в. Номинальная выходная мощность УНЧ 50 мвт. Приёмник имеет диапазоны СВ и ДВ. Чувствительность приёмника 1,5 мВ/м в диапазоне СВ и 2,5 мВ/м в диапазоне ДВ. Реальная чувствительность значительно выше. Избирательность по соседнему каналу в диапазоне СВ 16 дБ, ДВ 20 дБ. Избирательность по зеркальному каналу около 20 дБ. Промежуточная частота 465 кгц Частотная характеристика по звуковому давлению не уже 450...3000 Гц. Коэффициент нелинейных искажений не более 8%.

Основные параметры приёмника сохраняются при снижении напряжения источника питания до 7,2 в, а его работа при снижении напряжения до 5,6 в. Корпус модели выполнен из цветного ударопрочного полистирола и имеет габариты 134х83х34 мм. Вес аппарата 380 гр.

Приёмник имеет горизонтальную шкалу, отградуированную в сотнях килогерц. Для удобства переноски и предохранения корпуса от механических повреждений он помещается в кожаный футляр. Органы управления приёмником (ручка настройки и ручка регулятора громкости с выключателем питания) расположены с правой стороны на боковой стенке корпуса. На боковой стенке расположены и гнёзда для подключения наружной антенны и головного телефона. Рычаг переключателя диапазонов а также отсек для батареи - расположены сзади. Радиоприёмник ''Алмаз'' выпускали в разных вариантах оформления футляра, шкалы и передней панели до середины 1972 года.

 Литература:

  1. Описание и электрическая схема модели в РАДИО №1 за 1965 год.
  2. Описание и электрическая схема в книге И.Ф.Белова и Е.В.Дрызго.
  3. Паспорт радиоприёмника "Алмаз".
