Радиола "Арфа"

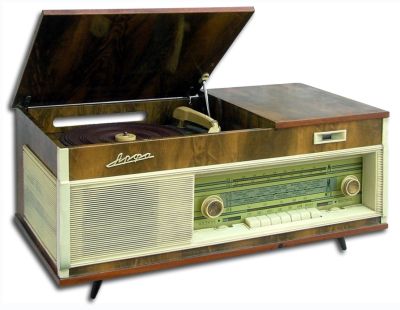

Радиола 2 класса "Арфа" выпускалась Новосибирским заводом ЭЛС с 1963 года.

Радиола представляет собой семиламповый приёмник с универсальным электропроигрывателем. Она имеет каскады: УВЧ и преобразователь УКВ диапазона на
лампе 6Н3П. УПЧ для диапазона УКВ и преобразователь остальных диапазонов на лампе 6И1П. Комбинированный УПЧ на лампе - 6К4П. Детектор для всех диапазонов на лампе 6Х2П. Предварительный УНЧ на лампе 6Н2П. Оконечный УНЧ на 6П14П. Оптический индикатор настройки на 6Е1П. Вместо ламп 6П14П, 6Н3П могут применены импортные лампы EL-84, 6СС42.

Диапазоны:

  • ДВ 150-408 кГц
  • СВ 520-1600 кГц
  • КВ-2 3,95-7,4 Мгц
  • КВ-1 9,36-12,1 Мгц
  • УКВ 65,8-73 Мгц.

ПЧ для ЧМ диапазона 8,4 Мгц, для АМ 465 кГц.

Чувствительность в ЧМ диапазоне 20 мкВ, в остальных не менее 200 мкВ. ЭПУ-8 с четырёхскоростным приводом на 16, 33, 45, 78 об/мин. АС состоит из двух громкоговорителей 2ГД-7. Выходная номинальная мощность - 2 Вт. Диапазон воспроизводимых частот не уже 80...10000 Гц при приёме в ЧМ. Габариты радиолы 250х320х660 мм. Масса 18 кг.

Литература:

  1. Схема модели.
  2. Скан обложки инструкции.
  3. Описание и электрическая схема радиолы "Арфа" в справочнике Е.А.Левитина.
