Описание приемника впервые было опубликовано в журнале "Радиолюбитель" № 7 за 1924 г. под названием "Самодельный приемник с диапазоном волн от 330 до 1 500 м". В нем удачно сочетались хорошие электрические качества с простотой изготовления, благодаря чему он был широко распространен и до сих пор сохранился как учебное пособие в радиоклубах. Рассчитан на диапазон волн 300-1800 м. Настройка осуществляется с помощью ползункового переключателя, а плавная - вариометром (рис. 25 и 26).

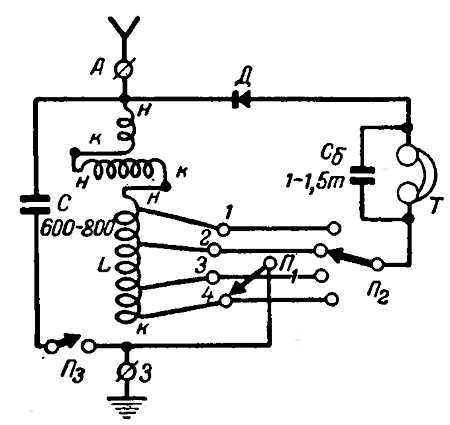

Рис. 25. Схема приемника Шапошникова.

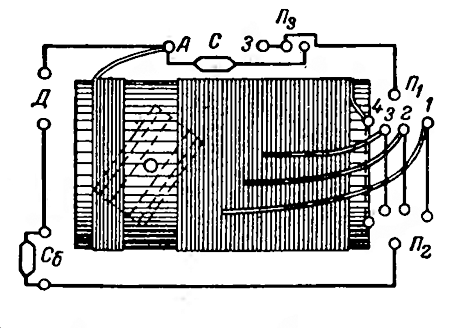

Рис. 27. Монтажная схема приемника Шапошникова

Литература:

  1. И.И. Спижевский и В.А. Бурлянд. Хрестоматия радиолюбителя, изд. 2-е, МРБ, 1957, Вып. 283, стр. 87.
  2. Радиоальманах "Радиобиблиотека "Копейка" 1929 г. №9 "Как сделать детекторный приемник Шапошникова"











john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Современная конструкция приемника Шапошникова

Источник: Форум любителей технической старины

Автортехник-сан

Пересмотрел доступную мне литературу от «Радиолюбителя» 1924г. до наших дней и не нашёл ничего лучше чем «Детекторный приёмник инж. С.И.Шапошникова». Наиболее близким по схемному решению был приёмник «П-8» см. журнал Радио всем» №6 за 1929г. стр. (178-179)  Биографический очерк о С.И.Шапошникове можно посмотреть в журнале «Радиолюбитель» №13-14 за 1926г. Стр.279.

В общем, решил я делать «Детекторный приёмник инж. С.И.Шапошникова» по «классическому» описанию.

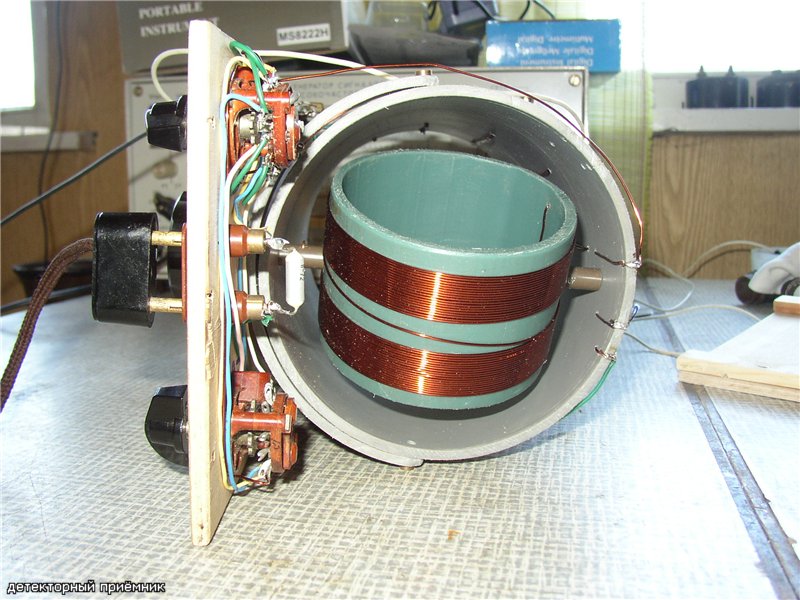

Вариометр – одна из самых ответственных деталей.

Устройство вариометра меня не смущало т.к. я уже имел некоторый опыт по его изготовлению. Этот опыт был приобретен ещё в школьные годы в 4-м классе(1965-66) и состоял он из попытки сделать вариометр для ДП по описанию из книги В.Г.Борисова «Юный радиолюбитель». Малую (подвижную) катушку сделал без проблем.
При изготовлении катушек, провод рекомендовалось мотать с натяжением.

Намотал я половину большой (неподвижной) катушки, а при намотке второй половины, бумажный каркас катушки – сложился >:(, в общем как не надо делать вариометр, я уже знал.

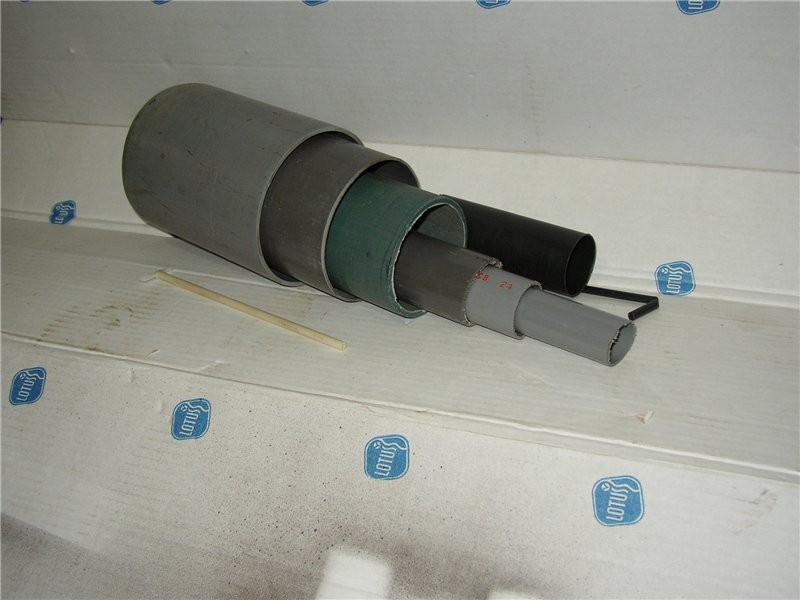

В качестве каркасов, для изготовления катушек, использовал обрезки пластиковых труб (по размерам подходят почти идеально). Благо в летний «строительно-ремонтный» сезон этого добра везде хватает.

Вот оставшийся запас для будущих конструкций.

Не большая проблема возникла с проводом для катушек, долго не мог найти провод нужного сечения, хотелось бы, как в «родном описании», Ф1,5 мм (правда с бумажной изоляцией).

Нашел и использовал провод в эмалевой изоляции Ф0,87 (жаль что не нашел толще).  В общем-то, для ДП чем провод толще тем лучше – меньше потери в контуре.

Детектор.

В качестве детектора использую диод Д9, установленный в старой вилке. Хотя планирую сварить «родной» кристалл из серы и свинца, не сделал этого только потому, что не представляю себе до конца четко конструкцию «кристаллодержателя».

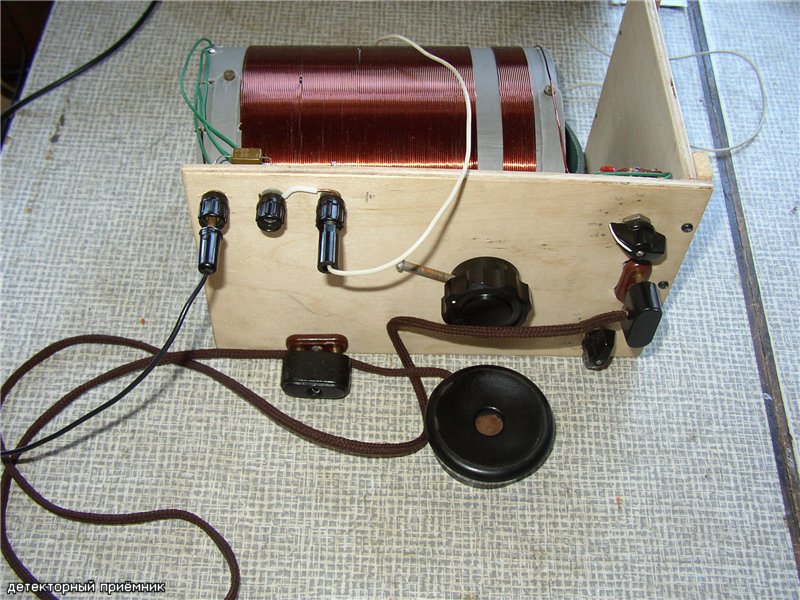

Собрал рабочий макет приемника:

Подключил к нему антенну, заземление, наушники и … он заработал.

Настроил его на наиболее слышимую станцию (их оказалось две: «Радио России» и «Маяк» на ДВ) и дал послушать другим. Вот отзывы первых слушателей;

Маменька (энергичная, хозяйственная 81 год). Подошла, села, внимательно осмотрела конструкцию, одела наушники и не спеша, покрутила ручку настройки. Прислушалась и через некоторое время сказала: «громко работает, а что совсем без электричества? …Тогда хорошая вещь».

Дочь-подросток (14 лет). «Пап, а что это? Что и это можно слушать!? …

Ух, ты, работает, клёво. Я с такой громкость свой плеер слушаю, ну может быть чуть погромче. Ну ладно пап, я побежала».

Сестра. ( Зашла в гости, и я ей предложил послушать. Этот момент я запечатлел на фото. Заранее извиняюсь за качество фотографий и бардак в комнате).


Долго слушала, а потом сказала: «…как работает-то хорошо, и отрываться от него не хочется, ну как от семечек…».

Строительство «Детекторного приёмника инж. С.И.Шапошникова» ещё не закончено т.к. делаю его не спешно, по выходным, на «даче», к лету надеюсь закончить.
Приглашаю всех желающих принять в этом участие, поделившись своим опытом, советом, примером и критикой (но только конструктивной).
