Радиоприёмник "ДПХ"

Детекторный радиоприёмник "ДПХ". Химкинский промкомбинат ММП. Производство с 1948 года.

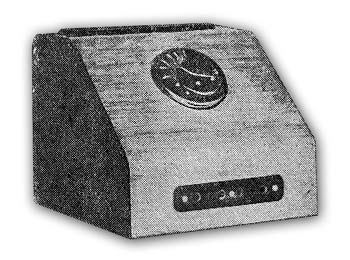

Наименование ''ДПХ'' означает: Детекторный Приемник Химки. Приёмник смонтирован в ящике, имеющем форму пульта. На верхней горизонтальной панели помещаются гнёзда для присоединения антенны, заземления и детектора. На наклонной панели установлена ручка для плавной настройки, а на вертикальной части панели гнёзда для пары головных телефонов. Диапазон волн приёмника разбит на 4 части и зависит от положения штепсельной вилки и подключения антенны. Пприём возможен в диапазоне 250...2000 метров, а это весьдлинноволновый и большая часть средневолнового диапазона. Часть приёмников комплектовалась кремниевыми детекторами с постоянной точкой, но имеющими приспособление для подбора рабочей точки на случай если она собьется. Другая часть приёмников специальными нерегулирующимися детекторами с постоянной точкой. Детекторный приёмник ''ДПХ'', как и приёмник ''Комсомолец'', принадлежит к распространенному типу детекторных приёмников, в которых конструктивные упрощения достигнуты за счет большей сложности управления, т.е. за счет удобств слушателя. У переключателя диапазонов приёмника, кроме указанного принципиального недостатка, есть еще и чисто конструктивный недостаток: в первом диапазоне для того, чтобы произошло замыкание гнезда с контактом, антенна должна включаться при помощи штепсельной ножки. Если в антенное гнездо просто засунуть, как это иногда делается, конец провода, то замыкание гнезда с контактом может не произойти. Плохо, что в инструкции об этой его особенности умалчивается. Приёмник комплектуется пьезотелефонами, поэтому имеющийся в его схеме блокировочный конденсатор, по существу и не нужен.

Литература:

  1. Журнал "Радио" №6 за 1949 год.
