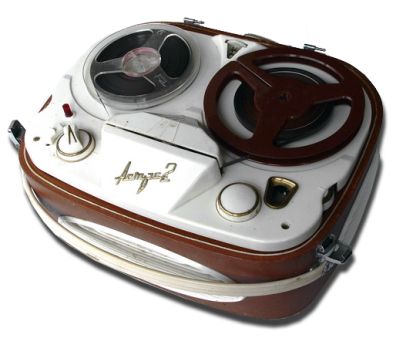

Магнитофон "Астра-2"

В процессе производства магнитофонов "Астра-2" в их схему неоднократно вносились изменения, улучшающие работу усилителя. Кроме того, в последних выпусках магнитофонов был установлен более мощный электродвигатель КД-3,5, что благотворно сказалось на работе лентопротяжного механизма.

Все эти меры в значительной степени повысили надежность и качество работы магнитофонов.

Ниже приведена принципиальная электрическая схема одной из последних серий магнитофона "Астра-2". В цепь сетки правого триода лампы Л1 включено сопротивление утечки и конденсатор C4. Линейный выход выведен с конденсатора C12, а не с делителя, как это было в предыдущих сериях магнитофонов. Вместо громкоговорителей 1ГД-9 установлены громкоговорители 1ГД-18 или 1ГД-28.

Электродвигатель КД-3,5 рассчитан на питание от сети переменного тока напряжением 127 В, потребляемый ток 0,21 А, скорость вращения 1400 об/мин, мощность на валу 6 Вт.

Литература:

  1. Принципиальная схема последней модификации магнтиофона "Астра-2"
