Ультракороткие волны приобретают все большее и большее значение. Телевидение, радиолокация, радиоастрономия стали возможны только с освоением этих волн.

Широкое распространение находят УКВ в радиовещании, так как они позволяют значительно улучшить качество радиоприема, избавляя его от промышленных и атмосферных помех.

Вот почему современные приемники снабжаются ультракоротковолновыми диапазонами.

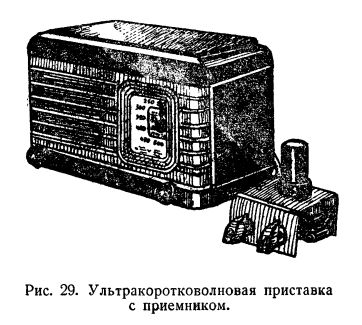

 Постройка многолампового ультракоротковолнового приемника трудна для юных радиолюбителей. Лаборатория Центрального. радиоклуба ДОСААФ разработала специальную приставку, которая может быть подключена к любому сетевому приемнику (рис. 29)

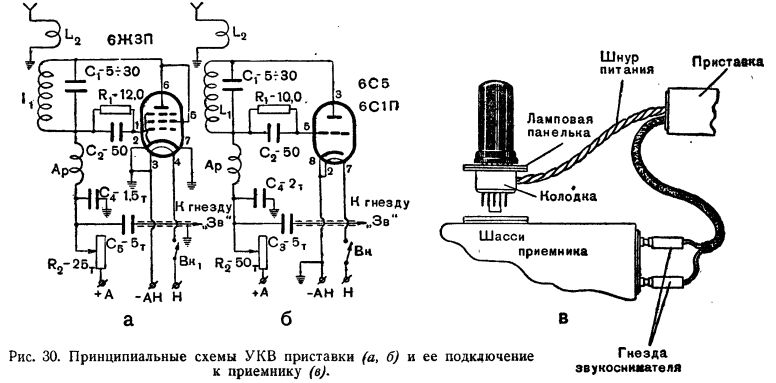

Схемы двух вариантов приставки показаны на рисунке 30, а,б.

 Приставка представляет собой одноламповый сверхрегенеративный детектор и имеет диапазон от 36 до 75 мегагерц (мггц).   Она питается от выпрямителя приемника через специальную колодку (рис. 30, е). Колодка представляет собой цоколь от восьмиштырьковой лампы с надетой на него панелькой. Питание удобнее всего брать от последней лампы (6Ф6, 6П6 и т. д.). Эта лампа вынимается из приемника, в ее панельку вставляется колодка питания приставки, а лампа вставляется в ламповую панель колодки.

Внутри колодка имеет соединения, от ее 2-й и 7-й ножек выводятся провода для питания накала лампы приставки, от 4-й ножки — провод плюса анода (минус анода соединен с корпусом и 2-й ножкой).

Выход приставки подсоединяется с помощью одинарного экранированного провода к "гнездам" звукоснимателя.

Величины всех деталей приставки указаны на схеме. Конденсатор настройки С1—керамический или воздушный (полупеременный). Катушки контура L1 имеют (для обеих схем) по 7 витков голого провода диаметром 1,5 мм. Внутренний диаметр каждой катушки 15 мм, расстояние между витками 1,5 мм. Катушки антенны L2 содержат по 3/4 витка такого же провода, что и контурные. Расстояние между катушками подбирается опытным путем. Все катушки не имеют каркасов.

Дроссель высокой частоты наматывается на корпусе от сопротивления (2 вт) и имеет 100 витков, намотанных вплотную проводом ПШД 0,2. Концы намотки припаиваются к выводам сопротивления. Приставка монтируется на металлическом шасси размером 80х80х50 мм.

При монтаже размещать детали надо так, чтобы соединительные провода были как можно короче.

Следует заметить, что все детали для приставки должны быть хорошего качества и взяты такими, как это указано в схеме. Приемник обладает хорошей чувствительностью и устойчиво работает на всем диапазоне только при применении указанных деталей (особенно К1С2).

Налаживание приставки очень простое. Оно заключается в получении сверхрегенерации на всем диапазоне и подгонке диапазона под станции.

Включив приставку, вращают ручку переменного сопротивления R2 и добиваются возникновения сверхрегенерации (шипения). Затем, поворачивая конденсатор С1, убеждаются, возникает ли сверхрегенерация по всему диапазону. Если в какой-либо точке диапазона образуется провал генерации, изменяют число витков дросселя или емкость конденсатора С4 или подбирают Rt и С2. Получив устойчивую генерацию на всем диапазоне, к приставке присоединяют антенну (любую) и приемник настраивают на станцию.

При точной настройке на станцию шум сверхрегенерации пропадает и появляется сигнал. В Москве хороший прием звукового сопровождения телевизионного центра возможен при антенне длиной 2—2,5 м. Изменение диапазона, если он не захватывает нужных станций, производится растягиванием или сжиманием витков катушки L1.

Примечание конструктору.

Проектирование и конструирование ультракоротковолновой аппаратуры — один из самых сложных разделов радиотехники. Изготовление ультракоротковолновой приставки явится первым шагом юного радиоконструктора в этой области.

Проведенные опыты показали, что при всей своей простоте приставка позволяет вести уверенный прием даже любительских УКВ станций. В московской средней школе № 59 радиокружок под руководством учителя Алексеева оборудовал школьную УКВ станцию. Передачи этой станции принимались учащимися школы и кружковцами у себя дома на подобную приставку.

По мере накопления знаний и опыта приставку можно усовершенствовать, собрав ее на двойной: лампе (6Н8 или 6Н9). Один триод этой лампы работает сверхрегенератором и собирается по схеме (рис. 30,6), а другой используется в качестве предварительного усилителя низкой частоты. Громкость приема передач с такой приставкой значительно увеличивается.

Работа в области УКВ не должна ограничиваться изготовлением приставок. Освоив первые навыки по изготовлению и регулировке ультракоротковолновых схем, кружковцы могут перейти к постройке ультракоротковолновой аппаратуры для радиоуправляемых моделей, небольших переносных УКВ станций, а еще позже создать в своем кружке стационарную УКВ станцию.

Литература:

  1. Техническое творчество. Издательство ЦК ВЛКСМ «Молодая Гвардия» 1955 г. (стр. 237-238)
