Телевизор "Астра"

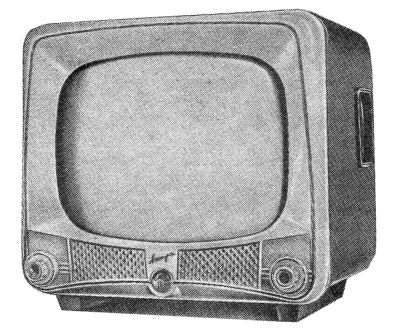

Опытный телевизор "Астра". Разработчик не установлен. Модель 1958 года.

Телевизионный приёмник ''Астра'' заключен в изящно оформленный футляр с закругленными углами и красивым наличником из светлой пластмассы. Футляр и наличник хорошо гармонируют по цвету и конструкции и придают телевизору нарядный вид. Конструкция шасси и принципиальная схема телевизора ''Астра'', за исключением дополнения индикатором настройки гетеродина, на лампе 6Е5С и усилителем постоянного тока на лампе 6Ж1П, аналогичны телевизорам ''Чемпион'', ''Салют'' и им подобным. В телевизоре использован кинескоп типа 43ЛК6Б с углом отклонения луча 110°. Акустическая система состоит из 2-х эллиптических громкоговорителей типа 1ГД-9, один из которых установлен на боковой стенке футляра, а второй на дне футляра. При установке телевизора на стол, под кинескопом образуется плоский псевдорупор с выходным отверстием, направленным в сторону зрителя. В нижней части передней панели телевизора расположен оптический индикатор настройки гетеродина, для точной настройки на телевизионный канал. Основные ручки для управления телевизором расположены на передней панели. Это регулятор громкости и выключатель сети, регулятор тембра и качтрастности, а на правой боковой стенке футляра переключатель телевизионных каналов, настройка гетеродина и ручка корректора чёткости). Вспомогательные ручки управления размещены на задней стенке футляра. Основные параметры телевизора ''Астра'' соответствуют телевизору ''Волна''. Габариты модели 465х435х405 мм. Вес 23 кг.

Было изготовлено несколько демонстрационных телевизоров "Астра".

В производство телевизор по различным техническим причинам не пошёл.

Источник:  http://rw6ase.narod.ru/000/tw/astra_tw.html
