Радиола "Италмас"

Стереофоническая радиола первого класса "Италмас" выпускалась Сарапульским радиозаводом с 1964 года. "Италмас" в переводе с удмурского означает - Лазоревый цветок

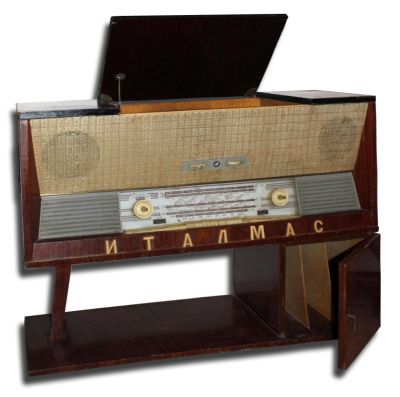

Стереофоническая радиола ''Италмас'' представляет собой 9 ламповый приёмник с универсальным ЭПУ, помещённые в деревянном футляре на ножках, или в футляре совмещённым с тумбочкой. Приёмник имеет УВЧ и преобразователь частоты УКВ диапазона на лампе 6НЗП, УПЧ диапазона УКВ и преобразователь других диапазонов на 6И1П, комбинированный УПЧ на 6К4П, детектор всех диапазонов на 6Х2П. Предварительный двухкаскадный УНЧ стереоканалов на 2х лампах 6Н2П, оконечный усилитель мощности стереоканалов на 2 хлампах 6П14П, оптический индикатор настройки на 6Е5С.

Диапазоны:

  • ДВ 150...408 кГц,
  • СВ 520...1600 кГц,
  • КВ-1 9,36...12,1 Мгц,
  • КВ-2 3,95...7,4 Мгц,
  • УКВ 65,8...73 Мгц.

ПЧ УКВ диапазона 8,4 Мгц, остальных 465 кГц.

Технические характеристики:

  • Чувствительность в диапазонах ДВ, СВ 150 мкВ, в диапазонах КВ 200 мкВ УКВ 20 мкВ, с внутренней магнитной антенной в диапазонах ДВ, СВ 3 мВ/м.
  • Избирательность в диапазоне УКВ - 26 дБ в остальных 46 дБ.
  • Номинальная выходная мощность 2х1,5 Вт.
  • Полоса воспроизводимых частот при приёме в диапазоне УКВ 80...10000 Гц, в остальных - 80...4000 Гц, при работе ЭПУ - 80...7000 Гц.
  • Потребляемая мощность при радиоприёме 100 Вт, работе ЭПУ -115 Вт.
  • Габариты радиолы без тумбочки - 980х780х330 мм
  • Масса - 25 кг.

Радиола - помимо обычных органов управления имеет регулятор стереобаланса и переключатель - моно-стерео. Переключатель диапазонов клавишный. Электропроигрывающее устройство II-ЭПУ-12-4 имеет привод на 4 скорости: 16, 33, 45, 78 об/мин Радиола имеет совмещенную стереофоническую АС. Каждая АС состоит из 3х громкоговорителей, 2 низкочастотных на передней панели и высокочастотного сбоку. Экспортные радиолы комплектовались другими громкоговорителями и звукоснимателем, которые расширяли диапазон частот до - 60...10000 Гц, при приёме ЧМ и до 60...9000 Гц при пригрывании пластинок.

Литература:

  1. Электрическая схема радиолы
