Люьительский батарейный одноламповый средневолновый приемник на лампе A409. Ориентировочно 1926-1928 год.

Одноламповый радиоприемник со сферическим вариометром

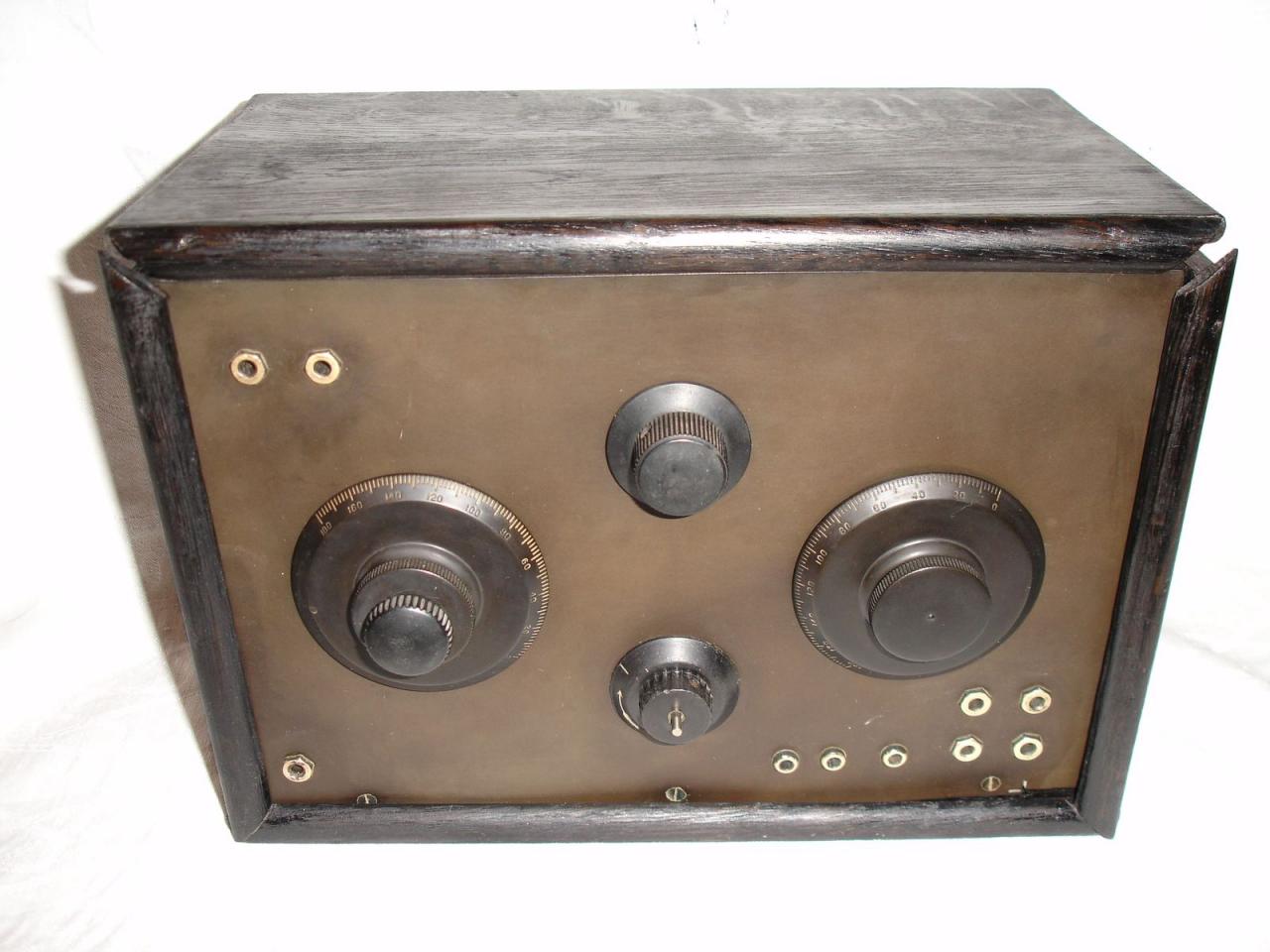

Приемник выполнен в деревянном корпусе. Интерес представляет уникальная конструкция вариометра.

Одноламповый радиоприемник со сферическим вариометром

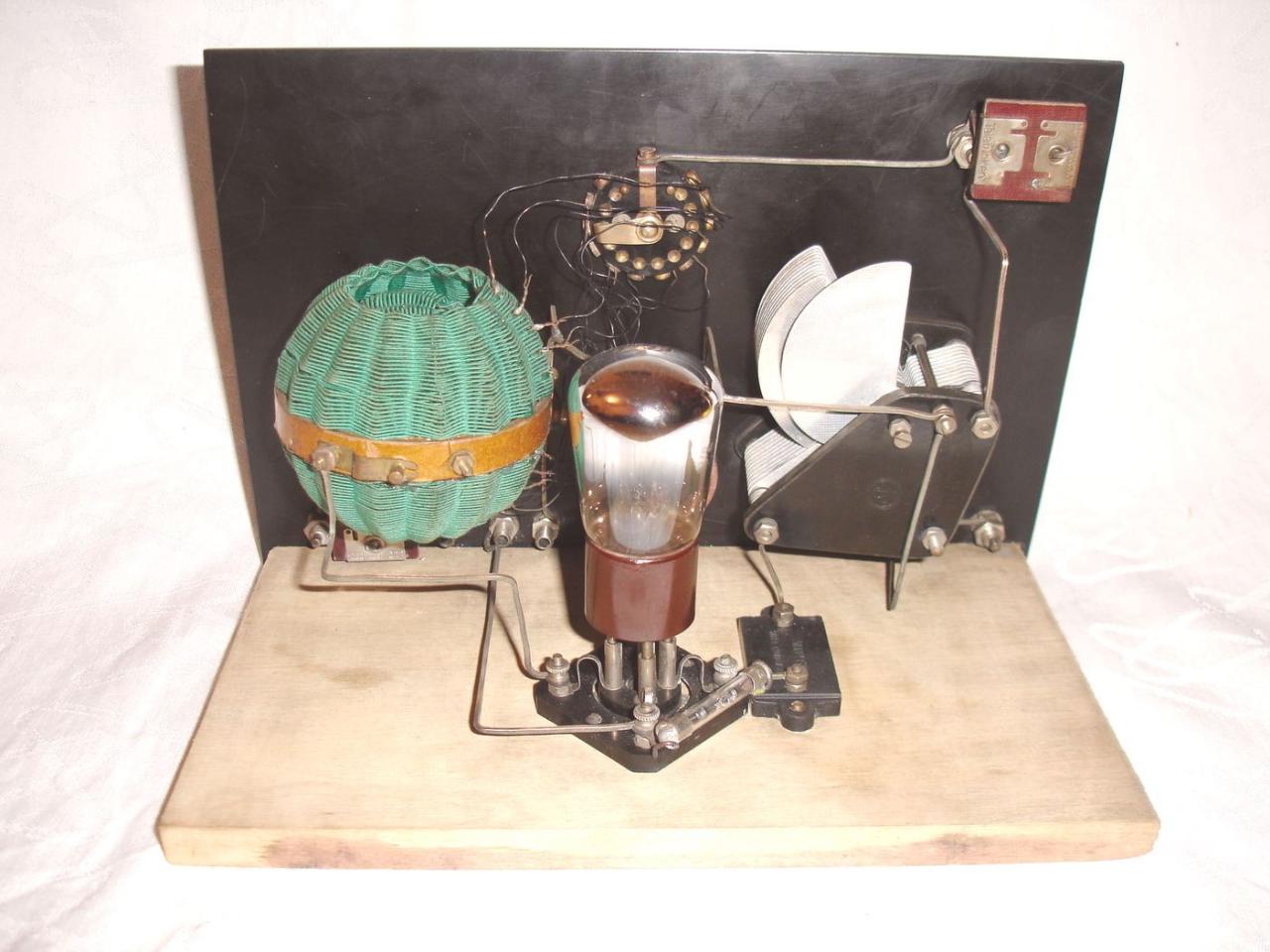

сферический вариометр (мяч)

 Питание: Накальная батарея - 4В, анодная батарея - 90В

Настройка на станцию осуществляется верхним 12-ти позиционным переключателем (грубо) и конденсатором переменной емуости (плавно). Вариометр вероятно служат для плавной настройки обратной связи. Нижний переменный резистор (реостат, 40 Ом) служит для регулировки накала лампы. Работает приемник на высокоомные наушники.

Фото и реставрация:  V.Cingel

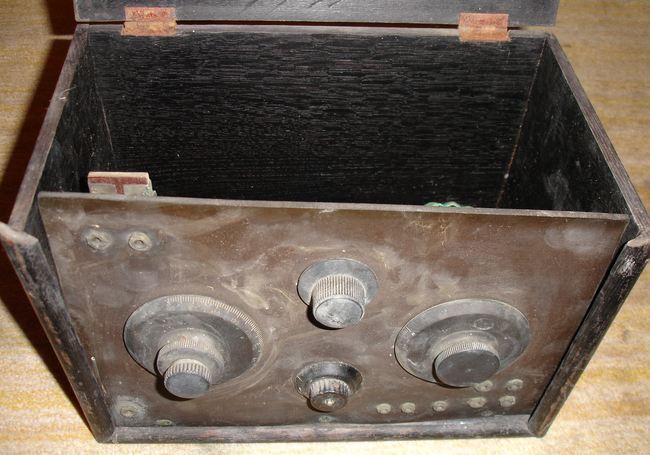

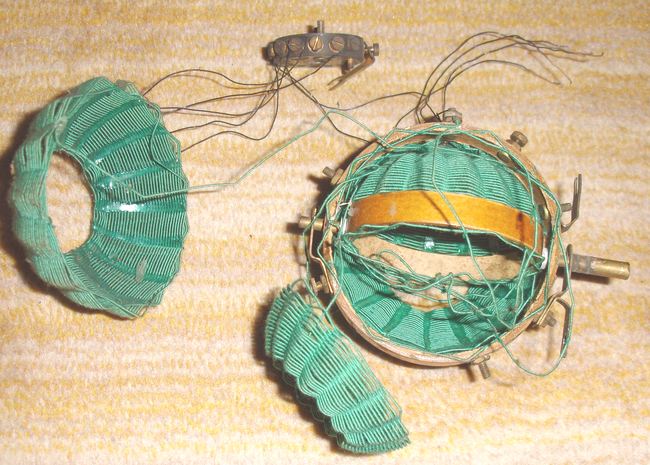

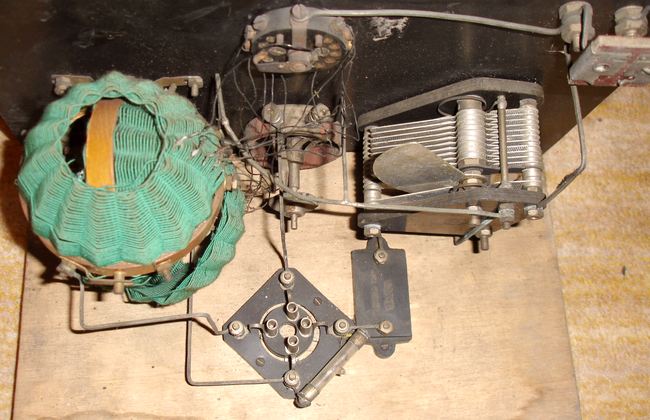

Фото приемника до реставрации:

 Одноламповый радиоприемник со сферическим вариометром

Одноламповый радиоприемник со сферическим вариометром

Одноламповый радиоприемник со сферическим вариометром

 Источник: www.radiohistoria.sk
