35АС-012

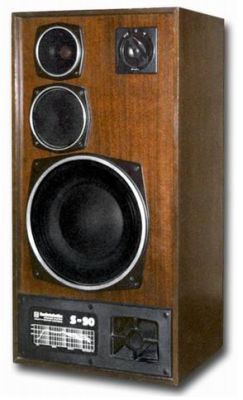

Трёхполосные акустические системы "35АС-012" (S-90) выпускались Брянским электромеханическим заводом с 1975 года

Акустическая система ''S-90'', является первой отечественной АС, удовлетворяющая всем требованиям международных документов на аппаратуру класса ''Hi-Fi''. Рекомендуемая подводимая мощность к АС от 20 до 90 ватт, номнальная 35 ватт, а предельно допустимая 90 ватт. Диапазон эффективно воспроизводимых акустической системой звуковых частот, складывается из АЧХ трёх громкоговорителей: низкочастотного, типа - 30ГД-2 (75ГДН-1-4/8 или 75ГДН-3), среднечастотного типа - 15ГД-11А (20ГДС-1-8 или 20ГДС-3) и высокочастотного 6ГД-6-25 (6ГДВ-6-16 или 10ГД-35 или 10ГДВ-3) которые своими АЧХ дополняют и выравнивают общую амплитудно-частотную характеристику акустической системы, которая равна - 25...25.000 Гц.

Входное сопротивление АС 3,2 ома. Выпускались и АС с сопротивлением по входу - 7,6 ома.

Корпус АС выполнен неразборным (ДСП 16 мм.), за исключением её передней панели (фанера 22 мм.)

На переднюю панель так же может одеваться специальная рамка с тканью, для придания акустической системе бытового, а не технического вида. АС выпускались в зеркальном исполнении.

Фазоинвертор АС, настроен на частоту 31 Гц. Выход фазоинвертора находится в нижнем углу корпуса.

Габариты АС 360х710х285 мм.

Вес 30 кг.

Литература:

  1. Электрическая схема акустич. системы "35АС-012".
  2. Описание АС "35АС-012"
