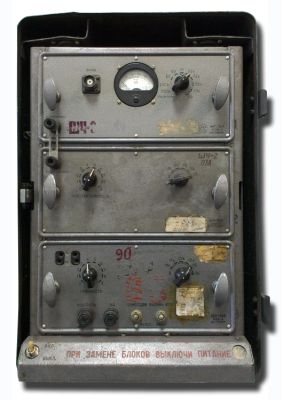

Радиостанция ЖР-3М

Радиостанция ЖР-3М предназначена для организации поездной радиосвязи. Радиостанция ЖР-3М более экономична по питанию и имеет меньшие габариты, улучшенные электрические параметры и повышенную помехозащищенность, по сравнению с радиостанцие ЖР-3.

 Радиостанция работает на жесткофиксированных волнах с узкополосной частотной модуляцией. Выпускается она сериями, имеющими различные частоты в диапазонах 2090-2170 кГц и 2546-2626 кГц, что обеспечивает возможность ее использования в общих сетях с радиостанциями ЖР-3.

Технико-эксплуатационные характеристики:

  • Рабочие частоты: 2090, 2110, 2130, 2150, 2170, 2546, 2566, 2586, 2606, 2626 кГц.
  • Число каналов - 2
  • Чувствительность приемника: 150 мкВ
  • Ослабление чувствительности при расстройке на 10 кГц - более 54 дБ
  • Ослабление чувствительности на зеркальном канале - более 52 дБ
  • Выходная мощность приемника - 2,5 Вт
  • Коэффициент нелинейных искажений - менее 9%
  • Неравномерность АЧХ приемника в диапазоне 300-3000 кГц - не более 6 дБ
  • Полоса пропускания применика при ослаблении в два раза - 8 кГц
  • Выходная мощность передатчика - 10 Вт
  • Максимальная девиация частоты - 1,5 кГц
  • Частоты вызывных сигналов - 700, 1000, 1400 и  2000 Гц.
  • Мощность потребляемая радиостанцией:
    • В режиме дежурного приема - 100 ВА
    • В режиме приема сигнала - 110 ВА
    • В режиме передачи - 140 ВА

В комплект локомотивного варианта радиостанции входит:

  • Приемопередатчик - 1 шт.
    • передатчик (блок №1) - 1 шт.
    • приемник (блок №2) - 1 шт.
    • блок низкой частоты (блок №3) - 1 шт.
    • блок питания (болк №4) на раме - 1 шт.
    • пульт управления (блок №5) - 2 шт.
    • громкоговоритель (блок №7) - 2 шт.
    • согласующее устройство (блок №6) - 1 шт.

В комплект стационарного варианта радиостанции входит:

  • Приемопередатчик - 1 шт.
    • передатчик (блок №1) - 1 шт.
    • приемник (блок №2) - 1 шт.
    • блок низкой частоты (блок №3) - 1 шт.
    • блок питания (болк №8) на раме - 1 шт.
    • пульт управления (блок №9) - 1 шт.
    • громкоговоритель (0,25 ГД II-1) - 1 шт.
    • согласующее устройство (блок №6) - 1 шт.
    • чемодан электромеханикао (блок №10) - 1 шт.



Литература:

  1. Описание радиостанции ЖР-3М
  2. Обсуждение на форуме ЛТС
