Испытатель радиоламп ИЛ-3

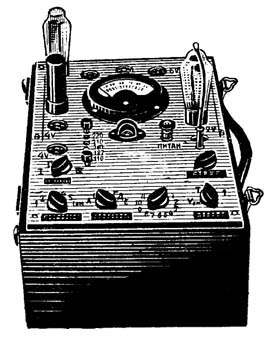

Эмиссионный испытатель ламп типа ИЛ-3 предназначается для испытания радиоламп на ток эмиссии, обрыв электродов и на короткое замыкание электродов внутри лампы.

ИЛ-3 можно произвести проверку почти всех типов отечественных приемно-усилительных и выпрямительных ламп (как стеклянных, так и металлических общим количеством 39 типов).

Пользование испытателем не требует квалифицированного персонала, так как электроизмерительный прибор дает прямые показания, стрелка сразу указывает, без помощи вспомогательных таблиц и вычислений, годна данная лампа или нет.

Точность прибора достаточна для отбраковки ламп в магазине, на складе и т. п., поскольку назначением его является только проверка годности ламп.



Схема испытателя состоит из трех основных цепей:

  1. для определения коротких замыканий между отдельными электродами;
  2. для определения обрывов в цепи отдельных электродов лампы;
  3. для определения тока эмиссии катода испытуемой лампы.

При определении коротких замыканий или обрывов электродов в качестве индикатора используется лампа 6Е5C («магический глаз»), управляющая сетка которой находится под нулевым потенциалом, что соответствует открытому "глазку" (широкая тень). Напряжение в 60 В подается поочередно на все электроды испытуемой лампы. Если в ней нет коротких замыканий, то на управляющую сетку лампы 6Е5С не попадает никакого дополнительного напряжения и тень остается широкой. При наличии в проверяемой лампе короткого замыкания (между любыми электродами) в цепи сетки происходит детектирование тока, который проходит через проверяемую лампу. На сетку индикатора подается выпрямленное напряжение с отрицательным знаком, и "глазок" лампы закрывается.

Двумя специальными переключателями, один из которых служит для испытаний на обрыв, а другой - для испытаний на короткое замыкание, индикатор поочередно включается в цепи всех электродов. При определении годности лампы по току эмиссии в качестве индикатора использован гальванометр со специальной шкалой. Шкала гальванометра разделена на две части: левая часть - негодные лампы с малой эмиссией, правая - годные лампы. Граница годности имеет точность порядка ±5 %.

Все необходимые подключения электродов лампы, включение напряжений и шунтирование гальванометра осуществляются двумя переключателями, каждое положение которых соответствует одному или нескольким однородным типам ламп. В таблице, придаваемой к прибору, указываются испытуемые лампы и соответствующие положения переключателей.

Испытания на ток эмиссии для всех типов ламп производятся в одних и тех же условиях: между катодом лампы и всеми прочими (соединенными накоротко) электродами прикладывается переменное напряжение 30 В.

На приборе предусмотрены панели для предварительного разогрева катодов подогревных ламп.

Технические характеристики:

ИЛ-3 позволяет производить проверку следующих типов радиоламп:

 Годность испытуемой радиолампы определяется измерением тока эмиссии, величина которого положена в основание при суждении о годности лампы.

Накал испытуемых ламп питается переменным током при напряжениях: 2, 4, 5 и 6,3 В.

Ток эмиссии определяется при переменном напряжении на анодах в 30 В.

Питание прибора осуществляется от сети переменного тока 50 Гц напряжением 110, 127 и 220 В. Для регулировки напряжения в небольших пределах часть первичной обмотки имеет 10 отводов, соединенных со специальным переключателем.

Лампы, необходимые для работы: 6Е5С, 6X6 и индикаторные лампочки.

Конструкция прибора

Прибор собран на горизонтальной алюминиевой панели и помещен в деревянный ящик со съемной крышкой. На панели расположены следующие органы управления:

1. Ручка переключателя «виды ламп», которая имеет четыре положения: I - проверка лампы СО-187 и одного из диодов лампы 6X6; II - проверка всех ламп и второго диода лампы 6X6; III - проверка одного анода кенотрона и одного триода лампы 6Н7; IV - проверка второго анода кенотрона и второго триода лампы 6Н7.

2. Ручка переключателя для проверки коротких замыканий с надписью: «проверка коротких замыканий».

3. Две ручки переключателя с надписью: «типы ламп».

4. Ручка переключателя гальванометра с надписью: «переключение прибора».

5. Ручка переключателя регулировки питающего напряжения с надписью: «регулировка напряжения».

6. Два добавочных штепсельных гнезда для включения анодов ламп СО-182 и сеток ламп типа 6К7.

7. Выключатель питания.

8. Сигнальная лампочка, показывающая, что напряжение на прибор подано.

9. Пять гнезд с винтом для переключения прибора ИЛ-3 на требуемое напряжение питания (110, 127, 190, 210 и 220 V).

10. Предохранитель на 2 А.

В центре панели расположены два индикатора: гальванометр и лампа визуальной индикации (6Е5С). С правой стороны помещены панельки для испытуемых ламп с указанием рабочих напряжений; с левой - панельки предварительного подогрева испытуемых ламп также с указанием напряжений подогрева.

Габаритные размеры прибора 310х440х205 мм. Вес около 12 кг.

Литература:

  1. http://www.magictubes.ru/text/app/il3.htm
