Радиоприёмник "9Н-4"

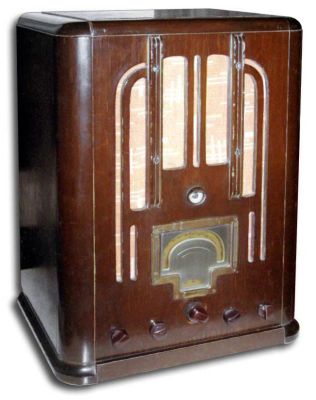

Сетевой ламповый настольный радиоприёмник "9Н-4" выпускался Воронежским заводом "Электросигнал" с 1937 года.

''9Н-4'' это 9 ламповый Настольный радиоприёмник 4-й разработки. Для его разработки была использована техническая документация фирмы ''RCA'' (США). В приёмнике применены радиолампы: 6К7, 6Л7, 6Ж7, 6Х6, 6Ф5, 6Ф6, 6Е5, 5Ц4С.

В значительной серии выпущенных радиоприёмников применялись зарубежные лампы-аналоги.

На передней панели радиоприёмника имеется 5 ручек для управления. Слева находится переключатель ''музыка-речь'' совмещенный с выключателем электросети, далее громкость, сдвоенная ручка для настройки на частоту с веньером, далее переключатель диапазонов и регулятор тембра по ВЧ. Радиоприёмник заключён в деревянный корпус. Для каждого диапазона есть своя отдельная шкала, отградуированная в Кгц и Мгц, сменяющаяся при переключении диапазонов и видимая через вырез в металлическом обрамлении. По нижней шкале отградуированной в УЕ, можно легко запомнить настройку на интересную радиостанцию. Индикатор настройки собран на радиолампе - 6Е5.



Диапазоны принимаемых радиоволн:

  • ДВ 715...2000 м (Х),
  • СВ 175...575 м (А),
  • промежуточные волны 46...170 м (В)
  • КВ 13,5...48 м (С).

Технические характеристики:

  • Чувствительность приёмника с хорошей наружной антенной на всех диапазонах около 50 мкв.
  • Избирательность по соседнему каналу около 46 дб.
  • Выходная мощность усилителя нч 2 вт.
  • Полоса воспроизводимых АС звуковых частот 80...6000 гц.
  • Потребляемая мощность от электросети 75 вт. Размеры футляра 580х310х420 мм.

Вес аппарата 26 кг.



Литература:

  1. Электрическая схема радиоприёмника
