Генератор стандартных сигналов ГСС-6

Генератор стандартных сигналов ГСС-6

Генератор стандартных сигналов "ГСС-6" выпускался Горьковским заводом имени Фрунзе с 1942 года.

Генератор ГСС-6 представляет собой переносный лабораторный прибор, предназначенный для получения синусоидальных колебаний высокой частоты в диапазоне от 100 кГц до 25 МГц.

Прибор типа ГСС-6 изготовляется по техническим условиям ЕЦ-3260000-54 и рассчитан для эксплуатации при температуре от +10 до +35 град. С и относительной влажности до 80%. Прибор типа ГСС-6 применяется для регулировки и испытания высокочастотных ступеней радиоаппаратуры в лабораторной и цеховой практике.

Основные технические характеристики

1. Диапазон частот от 0,1 до 25 МГц.

2. Погрешность градуировки по частоте не превышает +-1%.

3. Пределы выходного напряжения на конце кабеля нагруженного:
- сопротивлением в 0,8 Ом от 0,1 до 1000 мкВ;
- сопротивлением в 8 Ом от 1,0 до 10000 мкВ;
- сопротивлением в 40 Ом от 10 да 100000 мкВ.
Напряжение в пределах от 0 до 1,0 В снимается со специального гнезда с выходным сопротивлением около 40 Ом.

4. Погрешность установки выходного напряжения не превышает:
- при частоте до 2 МГц - +-3%;
- при частоте до 10 МГц - +-5%;
  - при частоте свыше 10 МГц - +-25%

5. Модуляция:
а) внутренняя - амплитудная частотой 400 Гц +5% и глубиной до 100%.
Погрешность установки модуляции 4+-5% при глубине модуляции до 50% и +-10% при глубине модуляции свыше 50%;
б) внешняя - амплитудная, частотой от 50 до 4000 Гц при несущей частоте от 100 до 400 кГц и частотой от 50 до 8000 Гц при несущей частоте от 400 кГц до 25 МГц.

6. Максимальная величина коэффициента нелинейных искажений при глубине модуляции до 80% +-5%.

7. Напряжение, необходимое для получения глубины модуляции в 80%, 100 В.

8. В приборе применены лампы:  6С5 - 1 шт., 6К7 - 1 шт., 6Ц5С - 1 шт., 6Ф6С (6Ф6) - 1 шт., 6Г7 - 1 шт., 6Х6С - 2 шт.

9. Питание прибора осуществляется от сети переменного тока частотой в 50 Гц и напряжением 110 или 220 В при допустимых пределах колебания от 100 до 140 В и от 160 до 230 В.

10. Габаритные размеры прибора 530 х 335 х 325 мм.

11. Вес прибора около 25 кг.

Схема прибора

Схема генератора стандартных сигналов состоит из следующих основных элементов: генератора высокой частоты, генератора модулирующей частоты, измерителя уровня выходного напряжения, измерителя коэффициента глубины модуляции и выпрямителя. Генератор высокой частоты для исключения паразитной частотной модуляции и реакции аттенюатора на частоту выполнен по двухступенчатой схеме с электронной связью между ступенями.

Задающий генератор работает на лампе 6С5 и представляет собой трехточечную схему с катодной связью. Для большей устойчивости работы часть колебательного контура задающего генератора между катодом и корпусом, зашунтирована сопротивлением в 27 кОм. Колебания высокой частоты от задающего генератора подаются на усилитель с сопротивления связи в 1000 Ом, включенного в анодную цепь лампы 6С5.

Усилитель, работающий по схеме последовательного питания, выполнен на лампе 6К7. Лампа 6К7 выполняет одновременно роль модулятора. Кроме того, изменением экранного напряжения потенциометром "Установка несущей" этой лампы устанавливается уровень выходного высокочастотного напряжения.

Устройство для регулировки величины выходного напряжения, помимо потенциометра "Установка несущей", состоит из плавного аттенюатора, ступенчатого аттенюатора и делителя напряжения на конце выходного кабеля.

Модулятор генерирует синусоидальные колебания с частотой в 400 Гц. Он работает на лампе типа 6Ф6С, соединенной триодом, и представляет собой генератор по схеме Мейснера. Для подбора оптимального режима, обеспечивающего устойчивую работу модулятора при малом коэффициенте нелинейных искажений, напряжение возбуждения регулируется потенциометром, включенным на часть витков сеточной катушки.

Измеритель уровня выходного напряжения собран на одной половине лампы типа 6Х6С. Он представляет собой диодный вольтметр. Вторая половина лампы типа 6Х6С используется для компенсации начального отклонения стрелочного измерителя, получающегося за счет начального тока первой половины лампы. Переменная составляющая выпрямленного напряжения задерживается от проникновения на выход детектора фильтром, состоящим из индуктивности в 100 мГн и емкостей в 2000 и 1500 пФ. В то же время напряжение модулирующих частот во всем диапазоне от 50 до 8000 Гц подается через фильтр на модулометр.

Измеритель коэффициента глубины модуляции состоит из усилителя низкой частоты и диодного вольтметра, проградуированного непосредственно в процентах глубины модуляции.

Градуировка модулометра, как и всякого другого модулометра подобного типа, справедлива только при определенном напряжении выхода, в данном случае соответствующем напряжению на зажимах аттенюатора в 1 В.

Выпрямитель прибора собран по двухполупериодной схеме на лампе типа 6Ц5С и питается от трансформаторов с феррорезонансной стабилизацией, что дает примерно десятикратное снижение колебаний вторичных напряжений по сравнению с колебаниями напряжения сети, чем обеспечивается большее постоянство параметров генератора.

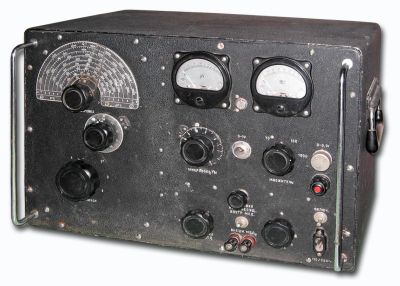

Конструкция прибора

Прибор смонтирован на металлической вертикальной панели и горизонтальном шасси, помещенным в металлический кожух, снабженный ручками для переноски.

На передней панели прибора расположены:
 1. стрелочный измеритель выхода;
 2. стрелочный измеритель глубины модуляции;
 3. выходная фишка "0 - 1 В";
 4. выходная фишка "0 - 0,1 В";
 5. ручка установки нуля несущей;
 6. ручка регулировки амплитуды несущей и глубины модуляции;
 7. два гнезда для подключения внешнего модулятора;
 8. фишка питания, предохранитель, сигнальная лампочка и выключатель сети;
 9. переключатель вида модуляции: внутренняя - внешняя;
 10. ручка множителя выходного напряжения;
 11. ручка переключателя диапазонов;
 12. ручка точной установки частоты;
 13. ручка грубой установки частоты;
 14. шкалы для отсчета установленной частоты.
