Измеритель уровня телевизионного радиосигнала ИТ-06 предназначен для измерения уровня несущей изображения телевизионного радиосигнала. Измеритель ИТ-06 может быть использован при контроле и настройке сетей распределительных приемных систем телевидения и радиовещания, отдельных элементов построения сети и других радиоэлектронных устройств. Измеритель позволяет измерять уровень напряжения радиосигнала.

 Planar ИТ-06

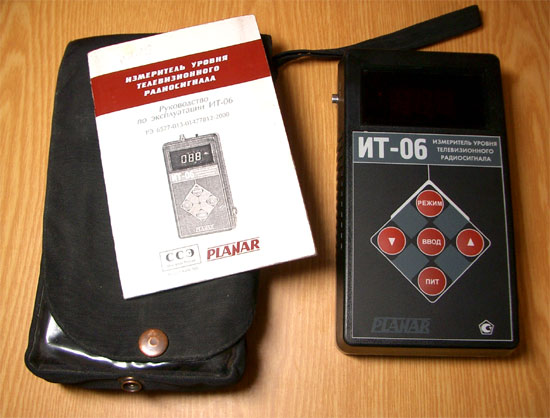

Комплект поставки:

  • Измеритель уровня телевизионного радиосигнала ИТ-06.
  • Два аккумулятора пальчикового типа (NiCd или NiMH).
  • Защитная сумка.
  • Руководство пользователя.

 Измеритель уровня телевизионного радиосигнала Planar ИТ-06Измеритель уровня телевизионного радиосигнала Planar ИТ-06

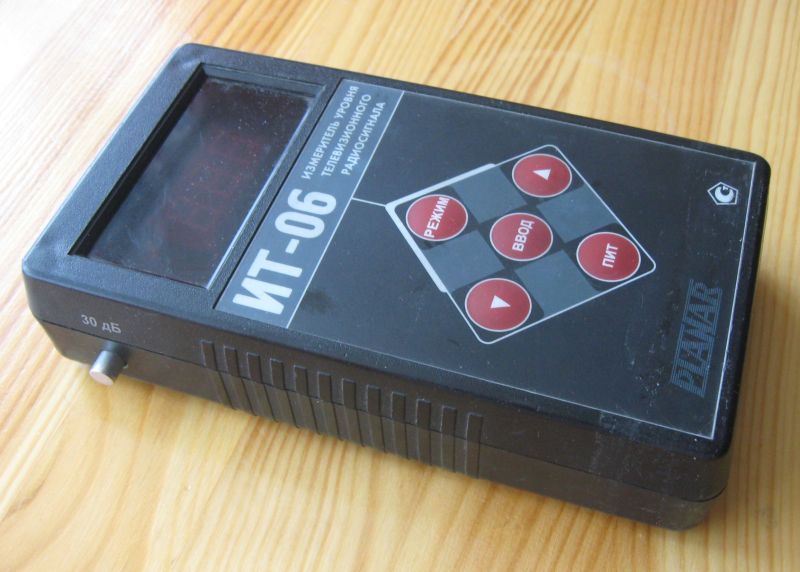

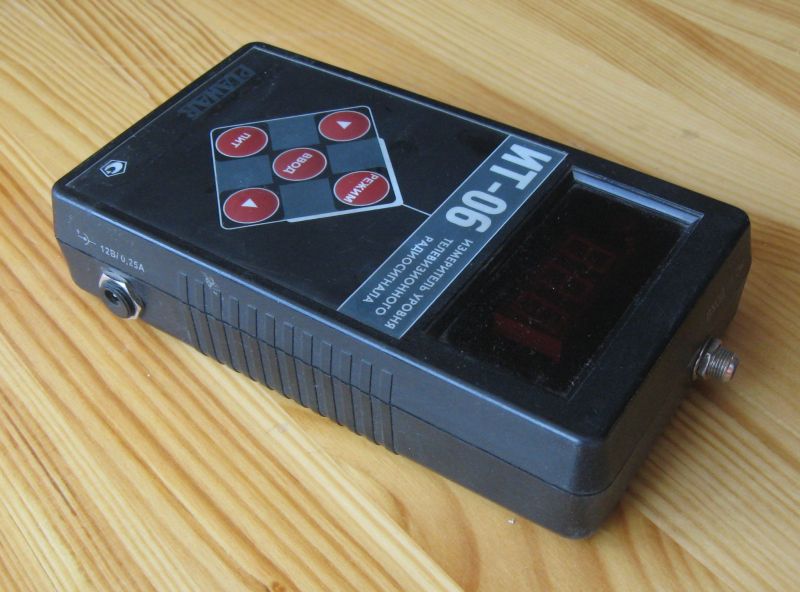

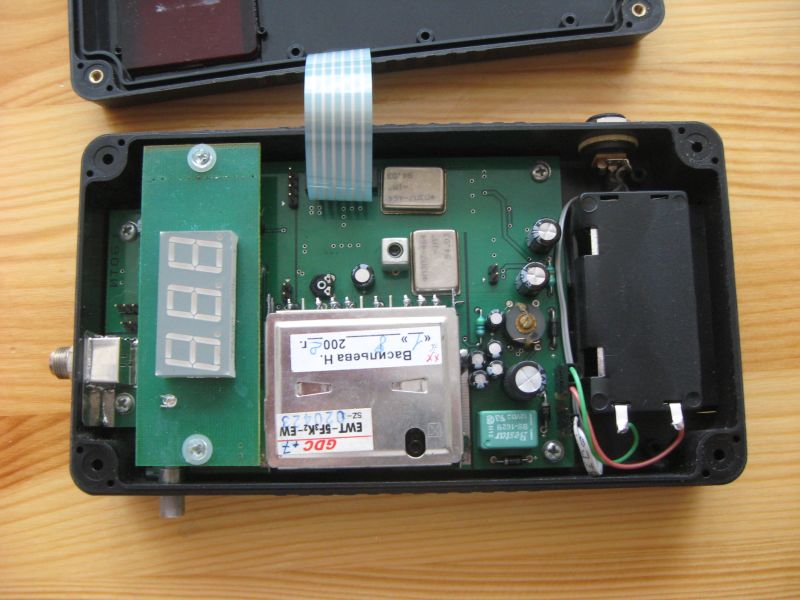

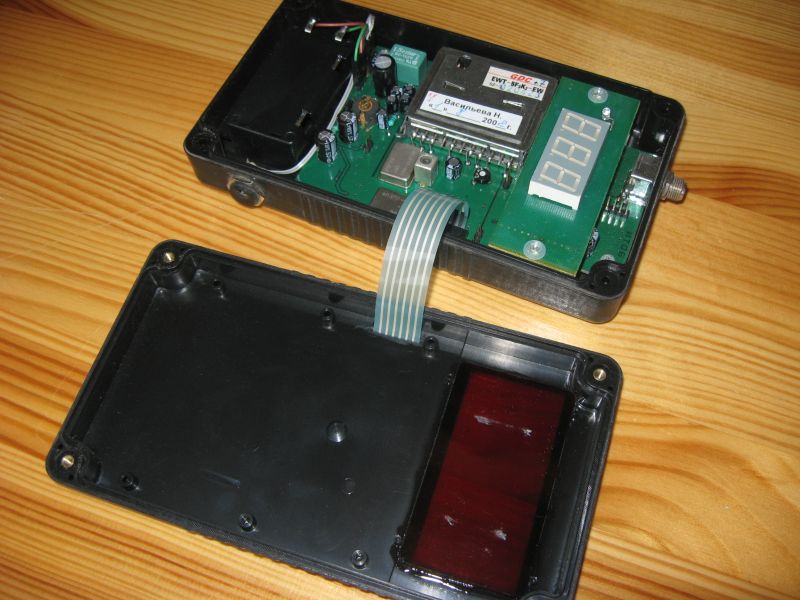

Корпус измерителя выполнен из черного ударопрочного пластика. На лицевой стороне сверху расположено светодиодное цифровое табло, ниже пленочная клавиатура. По размерам прибор довольно компактен, и имеет небольшой вес. Он имеет всего 5 управляющих кнопок, по которым уже сейчас можно судить о простоте его использования.

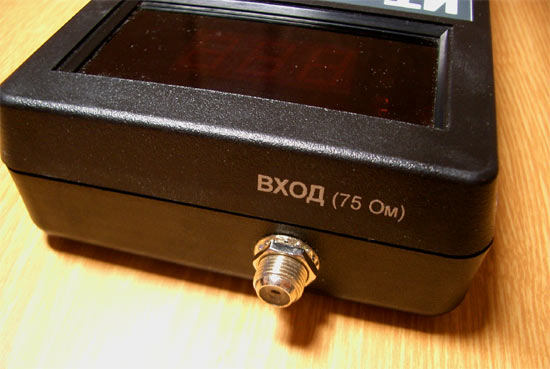

Вход выполнен в виде "F"-разъема и расположен на верхнем торце корпуса. Рассчитан он на входное сопротивление - 75 Ом. "F"-разъем более удобен в использовании, да и при прокладке кабельных телевизионных сетей используют именно их, и поэтому использование такого коннектора вполне объяснимо. Хотя для большей универсальности неплохо было бы комплектовать прибор еще переходником с "F"-разъема на обычный антенный. Именно на этот вход подключается телевизионная антенна или отвод сети кабельного телевиденья, для которой и необходимо произвести измерения.

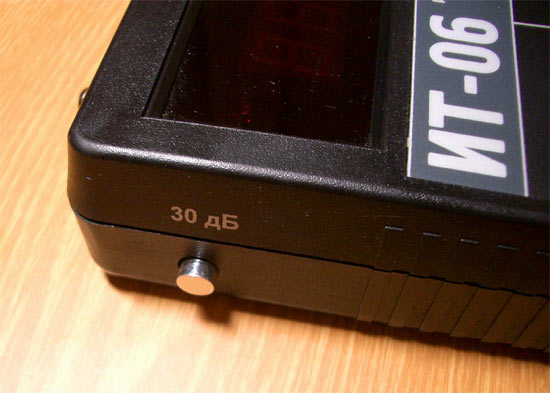

 Прибор ИТ-06 оборудован встроенным аттенюатором на 30 дБ, что позволило ему расширить диапазон измерения, а так же повысить точность при измерении высоких уровней телевизионного радиосигнала. Переключатель выполнен в виде механической кнопки, в нажатом состоянии которой аттенюатор включен. Что примечательно, при включении аттенюатора, прибор самостоятельно производит коррекцию при выводе уровня на экран. Т.е. если у вас на каком-то канале уровень сигнала равен 85 дБмкВ, то при включенном или выключенном аттенюаторе, прибор покажет все равно 85 дБмкВ, ну плюс-минус небольшая погрешность измерений.

Аттенюатор целесообразно включать, когда уровень сигнала при измерениях приближается к 90 дБмкВ, и, кстати, за счет аттенюатора и удается обеспечить заявленный диапазон измерений - 40 ... 120 дБмкВ.

  • Производителем заявлены следующие технические характеристики:
  • Диапазон рабочих частот 49.75 ... 855.25 МГц (с 1 по 69 ТВ канал).
    Точность установки частоты - 25 кГц.
    Входное сопротивление - 75 Ом.
    Диапазон измеряемых уровней - 40 ... 120 дБмкВ.
    Разрешение по измеряемому уровню - 1 дБмкВ.
    Точность измерения в нормальных условиях при температуре 20±5°С - ±2дБ.
    Точность измерения в рабочих условиях при температуре 0 ... 40°С - ±4дБ.
    Затухание несогласованности со стороны высокочастотного входа - не менее 14дБ
    (при уровне входной аттенюации 30дБ).
    Встроенный аттенюатор - 30 дБ.
    Время непрерывной работы от аккумуляторов 800мАч - 2.5 часа.
    Габаритные размеры 100х180х40мм.
    Вес с аккумуляторами - менее 0,4 кг.

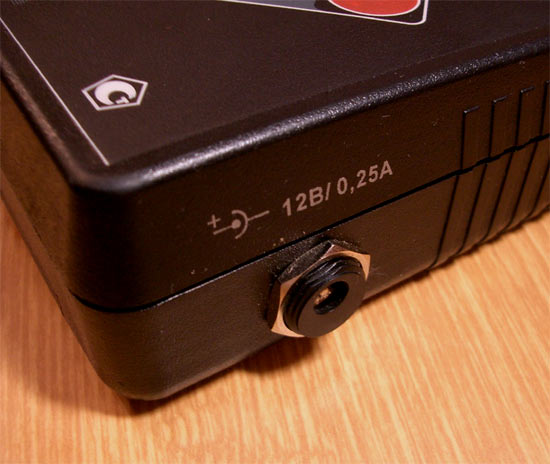

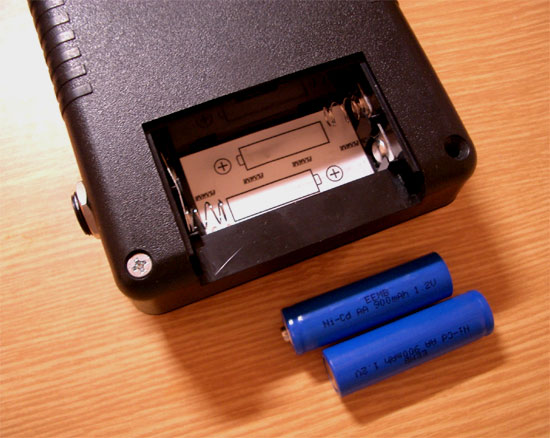

По правой стороне корпуса внизу расположился разъем питания, предназначенный для подзарядки аккумуляторов. Необходимое напряжение - 12В 250мА. Сами аккумуляторы расположены в специальном отсеке снизу корпуса прибора. В принципе аккумуляторы можно доставать и заряжать в любом другом зарядном устройстве, и наверно так и необходимо делать, поскольку блока питания в наборе нет. Наличие разъема питания и возможность зарядки аккумуляторов самим прибором - это как приятное дополнение, которое может оказаться кому-то полезным.

Для включения прибора служит кнопка с надписью "Пит", судя по всему от слова "Питание". Ее необходимо нажать, и удерживать не менее одной секунды. Выключается прибор кратковременным нажатием на эту же кнопку. разу после включений, даже если к измерителю не подключен антенный кабель или выбран канал, на котором отсутствует сигнал, он все равно покажет уровень порядка 22 ... 23 дБмкВ. Это по-видимому уровень шумов самого прибора.

 Настройка на нужную частоту для измерений осуществляется по номеру канала (стандарт OIRT). Вы просто кнопками со стрелками "Вверх" и "Вниз" выбираете необходимый номер телеканала. При переборе, номера каналов отображаются на табло. После выбора, ничего дополнительно нажимать ненужно, спустя 1-2 секунды номер телеканала сменится числом, индицирующим непосредственно уровень телевизионного радиосигнала выбранного канала.

При переборе телеканалов, согласно стандарту OIRT, присутствуют как эфирные, так и кабельные телеканалы. Все каналы следуют в определенной последовательности. Спец. каналы, на которых обычно размещается кабельное ТВ, при отображении на экране имеют индекс "S", например - "S8", "S15" и т.д.

Для удобства использования прибора, предусмотрены специальные режимы, которые задаются пользователем. Например, у меня в Челябинске только 15 эфирных каналов, поэтому я могу для удобства составить список только из этих 15 каналов, и потом при включении этого режима, перебирать стрелками только их, а не полный список возможных телеканалов. Именно для этой функции и предусмотрены кнопки на клавиатуре "Режим" и "Ввод".

При использовании измерителя телевизионного радиосигнала ИТ-06 у меня сложились только положительные впечатления, он прост в использовании, и поэтому позволил быстро и комфортно произвести необходимые измерения.
