Ф. Тормозов

Радиола "Минск Р-7-54"

Широко известная радиослушателям радиола "Минск Р-7-52" модернизирована и выпускается под маркой "Минск Р-7-54" (рис. 1). В радиоле установлен новый универсальный проигрыватель граммзаписи, размещенный нa амортизированной панели и предназначенный для воспроизведения записи как с обычных, так и с долгоиграющих пластинок. В нем применены электродвигатель типа "ДАГ-1" и универсальный пьезоэлектрический звукосниматель. Проигрыватель снабжен автостопом, выключающим питание электродвигателя и замыкающим накоротко вход усилителя низкой частоты приемника радиолы при переходе иглы звукоснимателя на кольцевую канавку граммофонной пластинки. Ввиду того что диаметр окружности, по которой расположена эта канавка, у граммофонных пластинок различен, в автостопе предусмотрена возможность регулировки момента выключения электродвигателя. Регулировка осуществляется при помощи специального рычажка, установленного на верхней панели радиолы.

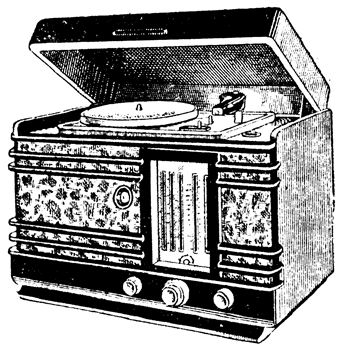

 Рис. 1. Радиола "Минск Р-7-54"

В радиоле введена индикация включения звукоснимателя. Электродвигатель включается только тогда, когда переключатель диапазонов установлен в положение "Звукосниматель".

В приемнике радиолы добавлен еще один растянутый коротковолновый диапазон (24,8-25,8 м), и теперь радиола имеет длинноволновый, средневолновый, коротковолновый обзорный (33,7 - 76 м) и два коротковолновых растянутых диапазона (24,8-25,8 м и 30,4-31,9 м). Несколько изменена схема усилителя низкой частоты. В нем введена более глубокая отрицательная обратная связь. Кроме того, в приемнике применена регулировка тембра по верхним и нижним частотам.

Изменена шкала приемника. На ней нанесен пятый диапазон, причем диапазоны расположены в порядке возрастания длин волн.

От питающей сети приемник радиолы потребляет 65 Вт при работе электродвигателя потребляемая мощность возрастает до 90 Вт.

Испытания показали, что радиола "Минск Р-7-54" как при приеме радиовещательных станций, так и при проигрывании граммпластинок по качеству звучания превосходит другие радиолы второго класса ("Урал", "Чайка").

Радиоприемник "Баку"

Радиоприемник "Баку-51" выпускается в новом ящике (рис. 2). Кроме того, в приемнике вместо громкоговорителя "ДМ-2" установлен громкоговоритель "3-ГД-З". На ось блока конденсаторов переменной емкости насажен маховик, что позволяет осуществлять более плавную настройку.

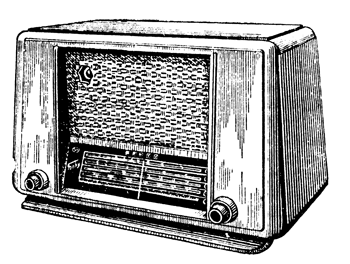

 Рис. 2. Радиоприемник "Баку" (модель 1954 года)

См. также статью Ю. Земель, "Радиоприемник "Баку" в журнале "Радио" № 8 за 1953 г.

Комнатные телевизионные антенны

Наша промышленность выпускает несколько типов комнатных телевизионных антенн.

Антенна "КТТА-I" (рис. 3, а) является полуволновым вибратором, длина которого может меняться в пределах от 760 до 2 860 мм. Лучи вибратора состоят из металлических трубок, входящих одна в другую. Они укреплены в пластмассовой головке, расположенной на металлическом основании, и зажимным винтом удерживаются в желаемом положении. С телевизором антенна соединяется кабелем, на конце которого укреплен штеккер. Антенна может быть установлена на ящике телевизора, шкафу и т. п., а также подвешена на стене.

Из таких же деталей состоят комнатные телевизионные антенны "КРТА-54" (рис. 3,6) и "АТКС-I", которые лишь конструктивно выполнены несколько иначе.

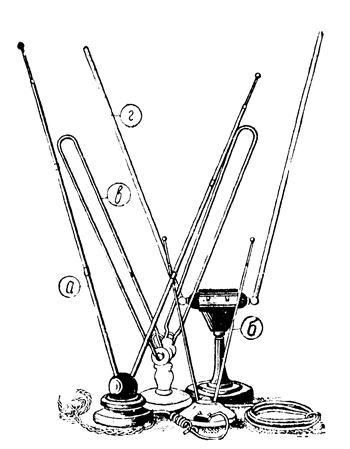

Рис. 3. Комнатные телевизионные антенны: а - "КТТА-I", б - "КРТА-54", в - АТКС-II-I, г - "АТКС-I"

Антенна "АТКС-II-I" (рис. 3, в), рассчитана для приема телевизионных передач второго телевизионного канала (Киевский телевизионный центр). Она состоит из металлических согнутых в виде петель лучей, размещенных на мраморном основании. Лучи можно поворачивать вокруг горизонтальной оси; в выбранном положении они закрепляются при помощи шайб и зажимов, изготовленных из органического стекла. С телевизором антенна соединяется при помощи двухпроводного шнура со штеккером на конце.

Антенна "ATKC-I" (рис. 3, г) состоит из металлического основания, стойки и корпуса, склеенных между собой, и вибратора. Каждый луч вибратора выполнен из двух трубок, ввинчиваемых в резьбу отверстий у шарниров, укрепленных в корпусе антенны. С телевизором антенна соединяется при помощи отрезка кабеля длиной 2,75 м со штеккером на конце. В металлическом дне пластмассового основания имеются отверстия для подвески антенны на стене. Внутри корпуса размещены удлиняющие катушки и согласующий трансформатор.

Комнатная спиральная антенна

Эта антенна предназначена для приемников, рассчитанных на прием радиовещательных станций, работающих на длинных, средних и коротких волнах. Она представляет собой спираль из медной голой или эмалированной проволоки диаметром 0,7-1,5 мм. Длина проволоки спирали составляет 7-8 м. Концы спирали оканчиваются двумя орешковыми изоляторами, снабженными петлями для подвески антенны в комнате. К спирали припаян провод снижения Длиной около 5 м. Конец снижения оканчивается однополюсной вилкой.

Универсальный звукосниматель

Универсальный пьезоэлектрический звукосниматель "ЗУФ-52" (рис. 4) предназначен для воспроизведения обычных и долгоиграющих граммпластинок. Он состоит из головки, тонарма с передвижным грузом, поворотной ножки и соединительного шнура. Звукосниматель позволяет воспроизводить полосу частот от 75 до 7 000 Гц при проигрывании обычных пластинок и полосу частот от 75 до 6000 Гц при проигрывании долгоиграющих пластинок.

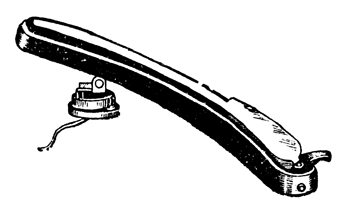

Рис. 4. Общий вид звукоснимателя "ЗУФ-52"

Стабилизатор напряжения "СН-320"

Феррорезонансный стабилизатор напряжения "СН-320" (рис. 5) предназначен для питания телевизора типа "Т-2 Ленинград". Стабилизированное напряжение 220 В автоматически поддерживается в пределах ± 2% при колебаниях напряжения в питающей сети на -20 или +10%. Обмотки стабилизатора размещены на сердечнике из трансформаторной стали. На его стержне, имеющем крестообразную форму, расположены две катушки. На одной из них намотаны сетевая и компенсационная обмотки, а на другой - обмотка, шунтированная двумя конденсаторами общей емкостью 10 мкФ.

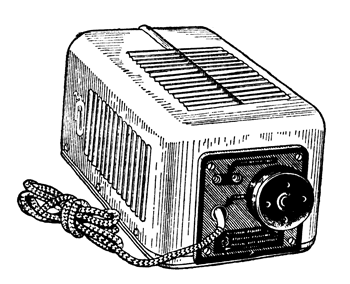

Рис. 5. Общий вид стабилизатора "СН-320"

Сетевая обмотка содержит две секции по 185 витков провода ПЭЛ-1 1,2. В первой секции отвод сделан от 25-го, а во второй от 160-го витка. Компенсационная обмотка намотана проводом ПЭЛ-1 1,0 и имеет 125 витков с отводами от 80, 90, 100, 105, 110, 115 и 120-го витков. Обмотка, шунтированная конденсаторами, состоит из 700 витков провода ПЭЛ-1 1,2 и имеет отводы от 340, 645, 655, 675, 680 и 690-го витка.

Без нагрузки стабилизатор потребляет 85 Вт.

Источник: "Радио", 1954, - №10. - С.24, 25.
