А. А. Ливенталь

Рижский государственный электротехнический завод "ВЭФ" (Valsts Elektrotechniska Fabrika) выпускает динамики типа "ВЭФПЕР-45", получившие довольно широкое распространение. Динамики эти в основном предназначаются для трансляционных сетей, но могут применяться и в приемниках небольшой мощности, например, в батарейных приемниках или малоламповых сетевых. Номинальная мощность динамика 0,25 Ватта, но он обладает большим запасом мощности и выдерживает нагрузку до одного ватта. Внешний вид динамика показан на рис. 2.

Рис 1. Внешний вид динамика в ящике из бакелита

Рис 1. Внешний вид динамика в ящике из бакелита

Рис. 2. Внешний вид динамика

Рис. 2. Внешний вид динамика

Рис. 3. Динамик в деревянном ящике

 Рис. 3. Динамик в деревянном ящике

 Первоначально динамики выпускались в деревянных ящиках, имевших форму, показанную на рис. 3. Монтаж динамика в таком ящике показан на рис. 5. Диск, видимый в левой части ящика, является ручкой регулятора громкости. Часть этого диска выходит наружу сквозь заднюю стенку ящика.

В настоящее время завод переходит на выпуск динамиков в ящиках из пластмассы (бакелита), внешний вид которых показан на рис. 1. Размеры этого ящика: длина - 400 мм, высота - 242 мм, ширина - 170 мм.

Динамик "ВЭФПЕР-45" имеет постоянный литой магнит. Индукция в воздушном зазоре составляет 5300 - 5500 G. Подвижная система состоит из диффузора диаметром 195 мм с приклеенной к нему звуковой катушкой. Диффузор в свою очередь приклеивается к ободу корпуса.

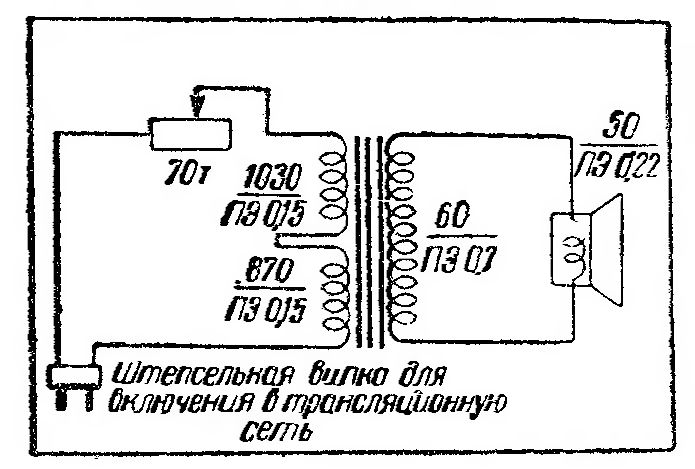

Рис. 4. Схема включения динамика

 Рис. 4. Схема включения динамика

 Звуковая катушка состоит из 50 витков провода ПЭ 0,22. Ее сопротивление 2,4 Ома.

Динамик выпускается с трансформатором, имеющим отводы для включения в трансляционную сеть напряжением 15 и 30 В. Трансформаторы выпускаемых с завода динамиков включены на 30 В.

 Рис. 5. Монтаж динамика в деревянном ящике

Рис. 5. Монтаж динамика в деревянном ящике

Первичная обмотка трансформатора состоит из двух секций. Первая секция, соответствующая напряжению трансляционной сети 15 В, состоит из 1030 витков провода 0,15 ПЭ. Вторая секция состоит из 870 витков такого же провода При напряжении сети 30 В обе секции соединяются последовательно.

Вторичная обмотка трансформатора состоит из 60 витков провода ПЭ 0,7.

Последовательно с первичной обмоткой входного трансформатора включен регулятор громкости - переменное сопротивление в 70 кОм. Схема включения динамика, трансформатора и регулятора громкости приведена на рис. 4.

Источник: Ливенталь А. А. Динамик "ВЭФПЕР-45". "Радио". 1947. №2. С.18-19.
