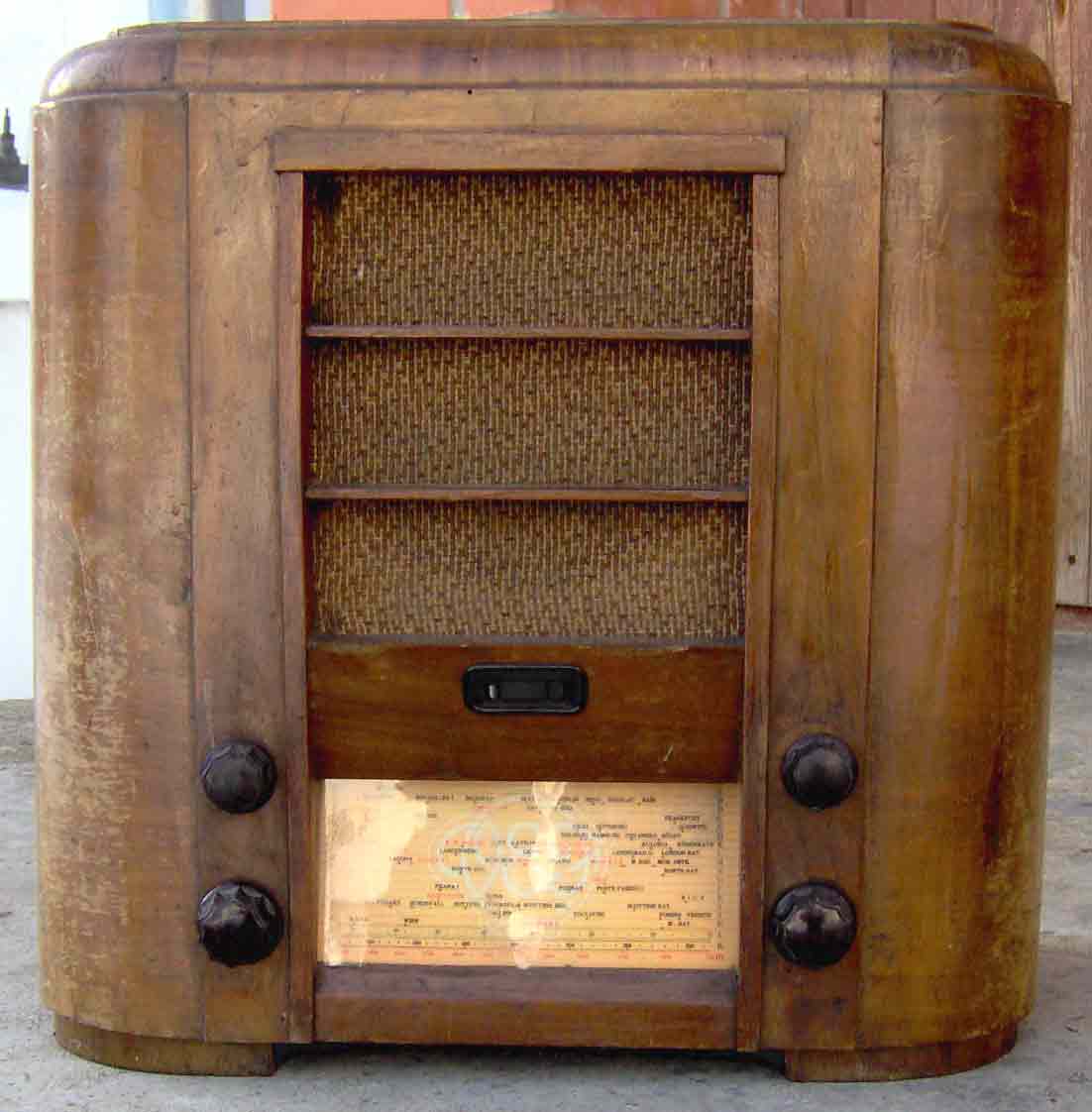

Радиоприемник VEF Super 4MD35

Радиоприемник VEF Super 4MD35 (из коллекции Сергея Давидчика)

VEF Super 4MD35 выпускался в 1935 году.

Представляет собой трехдиапазонный 5-ти ламповый супергетеродинный приемник.

Диапазоны: ДВ - 800 - 2000 м; СВ - 200 - 570 м; КВ - 19 - 52 м.

Каскады:

  • AK1 - преобразователь,
  • AF2- усилитель ПЧ,
  • E444 - детектор, АРУ и предварительный усилитель НЧ,
  • E443H - оконечный усилитель НЧ,
  • 1805 - двухполупериодный выпрямитель.

Динамик с подмагничиванием.

Схема приемника VEF Super 4MD35 в формате djvu (ч/б).
