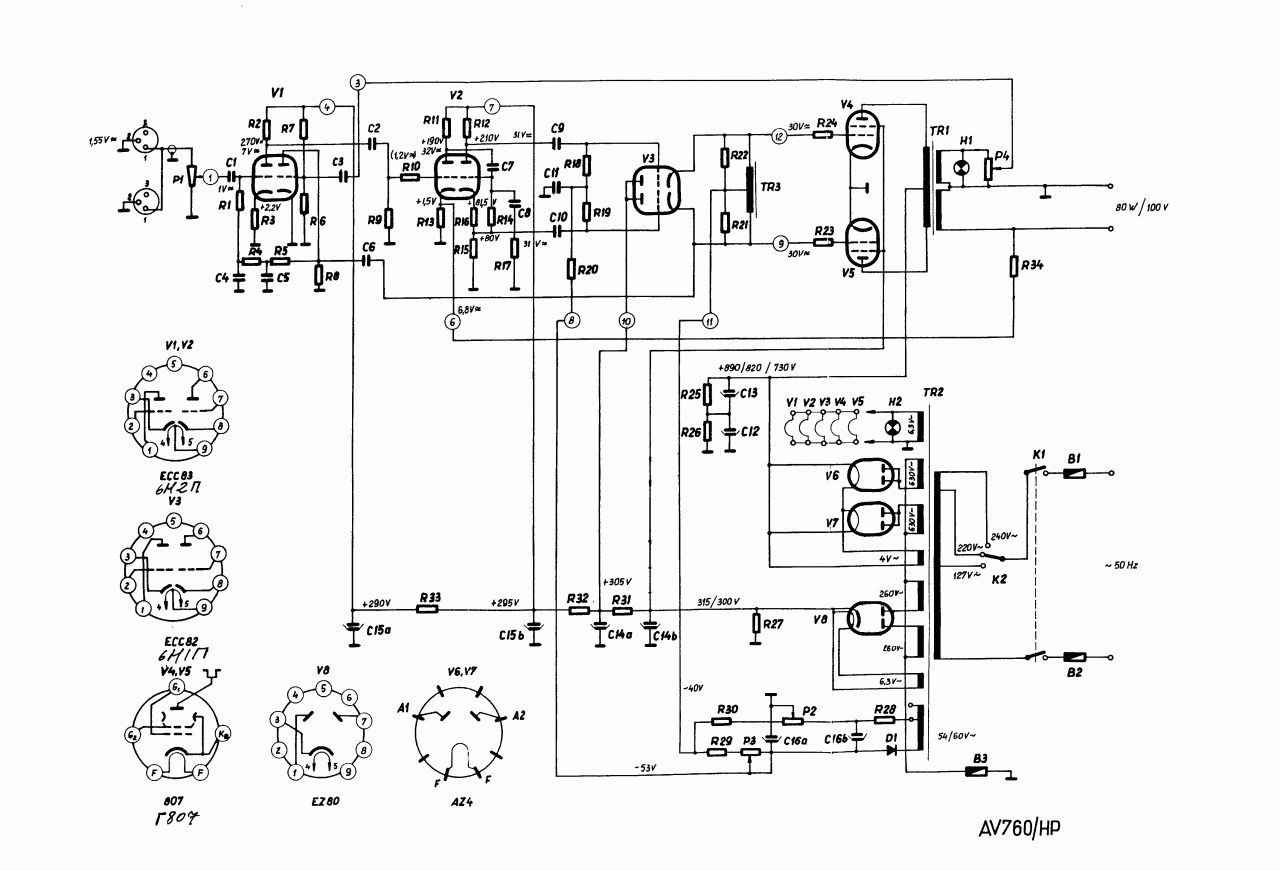

Схема промышленного оконечного усилителя AV 760/НР

Техническое описание

Мощный оконечный усилитель типа AV 760/НР, работающий от сети переменного тока, возбуждается отдельным предварительным или микшерным усилителем и способен передавать качественный звук для большого числа слушателей.

Он может быть применен для целей пропаганды, извучивания заводов, предприятий, вокзалов, спортивных площадок, общественных зданий, казарм, школ, больниц и т.д., а также для транслящий с летних театров.

Для возбуждения усилителя может быть применен любой предусилителъ с выходным уровнем приблизительно 1,55 В, выходное сопротивление которого не больше 0,1 МОм. Для этой цели служит лредусилитель завода EAG типа АК 706/НР.

Усилитель имеет автоматическое защитное устройство, которое в случае короткого замыкания выходных проводов защищает электронные лампы от перегрузок.

Технические данные

  • Мощность - 80 Вт
  • Выход - 125 Ом, 100В.
  • Частотная характеристика - в пределах 60 - 10000 Гц не более +-2 дБ (измеряя при вылодной мощности 20 Вт)
  • Стабильность - колебание выходного напряжения между полной нarpузкой и холостым ходом в пределах 3 дБ.
  • Искажение - при выходиий мощности 30 Вт, на частоте 10000 Гц - 4%
  • Входной уровень - ниже 1,55 В
  • Входное сопротивление - 0,22 МОм
  • Уровень шумов - --54 дБ относительно полезного уровня
  • Органы управления - сетевой выключатель, регулятор громкости, переключатель сетевого налряжения
  • Органы соединения - 2 входных разъема типа "тухел", сетевой разъем, болт заземления, выходной разъем
  • Электронный лампы - 2 шт ЕСС83, 2 шт AZ 4, 1 шт ЕСС 82, 1 шт EZ 80, 2 шт 807, 1 шт шкальная лампа 6,5 В/0,1 А, 1 шт шкальная лампа 6,3 В/0,3 А
  • Органы сигнализации - лампа для сигнализации модуляции, лампа для сигнализации включения
  • Питание - от сети переменного тока напряжением 127, 220 и 240 В (переключается)
  • Потребление мощности - прибл. 300 ВА.
  • Габариты - прибл. 400x330x180 м,
  • Вес - прибл. 20 кг без упаковки
  • Исполнение - окрашенная металлическая коробка современной формы, с алюминиевой декоративной передней панелью с надписями, изготовленными фототехнические путем.

Завод сохраняет за собой право изменения технических данных, особенно, если это вызвано техническим развитием и не влияет на функции устройства.

 Инструкция к усилителю AV 760/НР в формате djvu (212 кбт)
