ПРОСТОЙ ДВУХЛАМПОВЫЙ ПРИЕМНИК

Г. Крылов

Приемник предназначен для приема программ радиовещательных станций в диапазоне средних и длинных волн (188 - 800 м). Прием местных станций можно вести на обычную комнатную антенну без заземления. Для приема дальних станций к приемнику необходимо подключить наружную антенну и заземление. Такой приемник сможет построить любой начинающий радиолюбитель.

Принципиальная схема приемника

Приемник собран па двух лампах типа 6Н2П и 6П14П (см. рис 2.). Сигнал из антенны через конденсатор C1 поступает на колебательный контур L1С2С3 и далее на катодный детектор, собранный на левом, (по схеме) триоде лампы Л1.

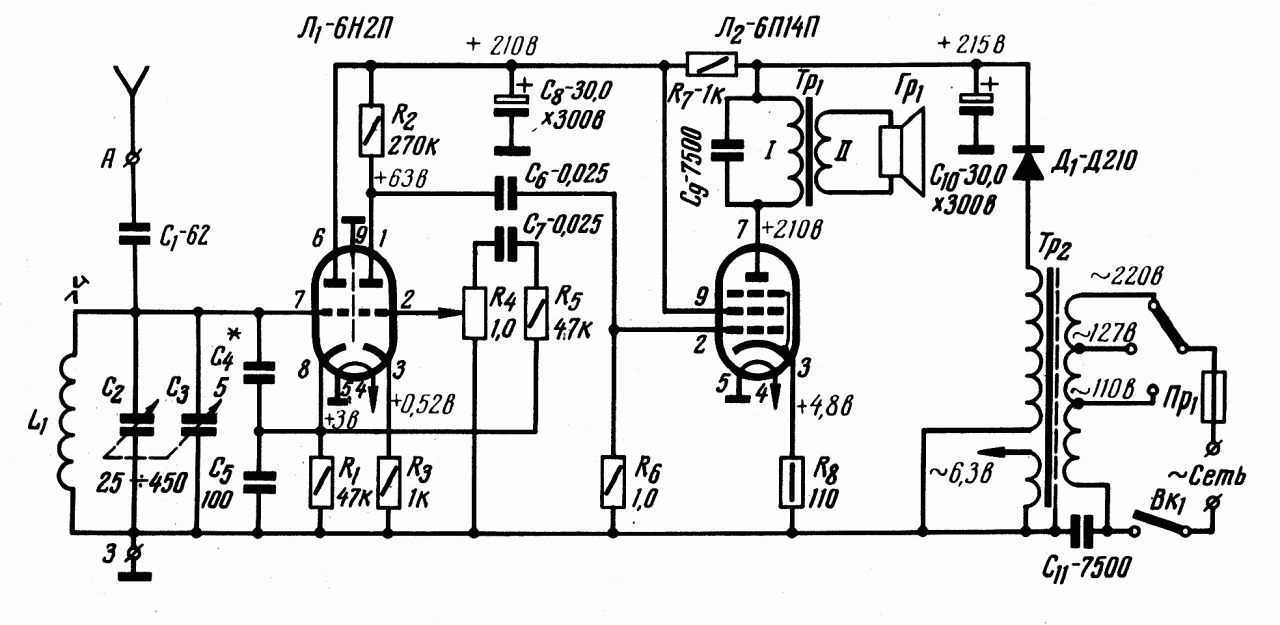

Рис. 2. Схема простого двухлампового радиоприемника

Рис. 2. Схема простого двухлампового радиоприемника

Регенеративный детектор вносит в колебательный контур отрицательное затухание, что резко повышает чувствительность и избирательность приемника. Сопротивление нагрузки R1, зашунтированное конденсатором С5, включено в катодную цепь лампы Л1.

При работе приемника напряжение, возникающее на этом сопротивлении, смещает рабочую точку на нелинейный участок анодно-сеточной характеристики левого триода лампы Л1. Регенеративный катодный детектор по начертанию схемы аналогичен трехточечному генератору с емкостным делителем, состоящим из конденсаторов С4, С5. При увеличении отношения емкости конденсатора С4 к емкости конденсатора С5 увеличивается глубина положительной обратной связи и приемник возбуждается. Для более полного использования регенеративного свойства детектора следует работать в режиме, близком к генерации. Работать в режиме генерации ни в коем случае нельзя, так как при этом искажается сигнал и создаются помехи. Чтобы установить нужный режим, обратная связь сделана регулируемой, для чего на место конденсатора С4 поставлен подстроечный конденсатор емкостью от 2 до 25 пф, ось которого выведена на переднюю панель.

С нагрузки детектора сигнал через цепь R5C7R4 подается на управляющую сетку правого (по схеме) триода лампы Л1, на котором собран усилитель напряжения. Сопротивление R5 вместе с входной емкостью правого триода Л1 образует фильтр, подавляющий сигнал несущей частоты.

Выходной каскад усилителя собран на лампе Л2 типа 6П14П. Он нагружен на громкоговоритель 1ГД-2 ВЭФ, включенный через согласуюций трансформатор Тр1. Первичная оббмотка трансформатора зашунтирована конденсатором С9, что снижает искажения на высших звуковых частотах.

Выпрямитель собран на диоде Д210. Напряжение на анод лампы Л2 подается с первого конденсатора фильтра С10. Напряжение на экранирующую сетку лампы Л2 и на анод лампы Л1 подается через дополнительную сглаживающую ячейку R7C8. Конденсатор С11 введен в схему для уменьшения фона.

Детали и конструкция

Радиоприемник смонтирован на шасси размером 220x102x46 мм. Его можно изготовить из алюминия толщиной 1,5 мм или стали толщиной 1 мм. Разметка шасси показана на рис. 1. Передняя панель изготовлена из органического стекла толщиной 3 мм, для этой же цели можно использовать фанеру толщиной 5 мм. Расположение деталей радиоприемника с верхней стороны и в подвале шасси показано на фотографиях на рис.3. и рис.4. Контурная катушка L1 намотана на гильзе охотничьего патрона 16-го калибра и содержит 170 витков провода ПЭЛ 0,25. Можно также применить средневолновую катушку от любого радиоприемника. Вместо сдвоенного блока конденсаторов переременной емкости С2-С3 можно применить одиночный конденсатор с максимальной емкостью 300 - 1000 пФ. Конденсатор С4 выполнен в виде двух скрученных изолированных проводов длиной несколько сантиметров. Потенциометр R4 имеет выключатель. Трансформатор Тр2 собран на сердечнике из пластин УШ-12, толщина набора 18 мм, сборка встык с зазором 0,1 мм. Его первичная обмотка содержит 1600 витков провода ПЭЛ 0,14, а вторичная - 60 витков ПЭЛ 0,51. Можно применить также выходной трансформатор от приемника "Рекорд 53-М" (или от любого лампового телевизора). Громкоговоритель можно применить любой с сопротивлением звуковой катушки постоянному току 6 Ом. Диод Д210 можно заменить диодом Д211 (или Д226Б) или двумя последовательно соединенными диодами Д7Ж. Силовой трансформатор можно использовать от радиолы "Рекорд-61". Он собран из пластин УШ-22, толщина набора 27 мм. Его сетевая обмотка содержит 625+75+550 витков провода ПЭЛ 0,25, повышающая - 1380 витков провода ПЭЛ 0,16 и обмотка накала - 40 витков провода ПЭЛ 0,96.

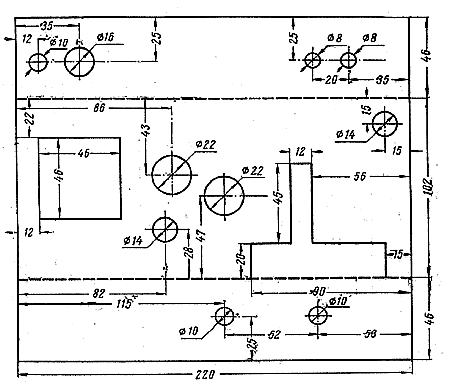

 Рис 1. Конструкция шасси простого двухлампового радиоприемника.

 Рис 1. Конструкция шасси простого двухлампового радиоприемника.

Верньерное устройство и шкала приемника могут быть любыми. В крайнем случае ручку настройки можно надеть непосредственно на ось конденсатора переменной емкости. Чтобы улучшить внешний вид и звучание приемника, его рекомендуется поместить в специальный футляр.

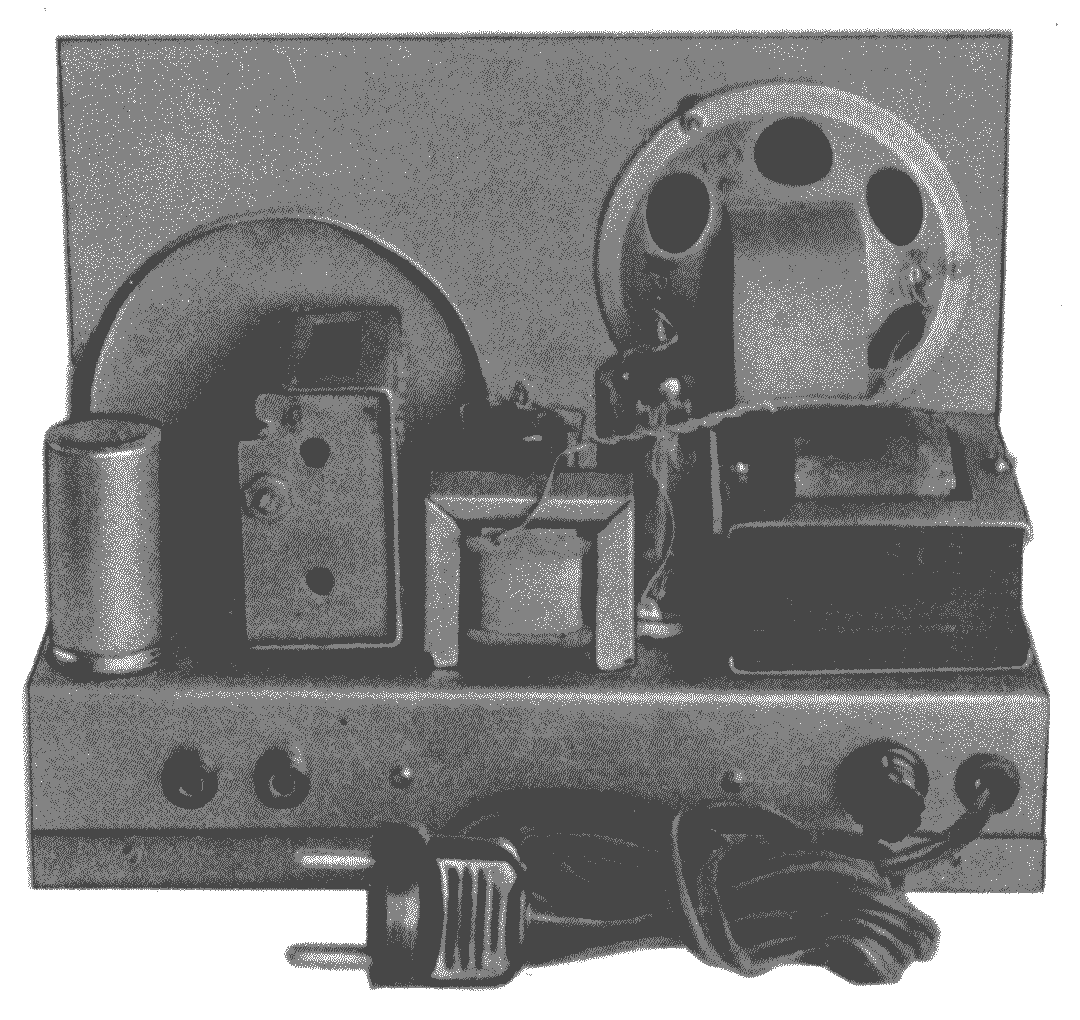

Рис. 3. Вид на шасси приемника сзади

Рис. 3. Вид на шасси приемника сзади

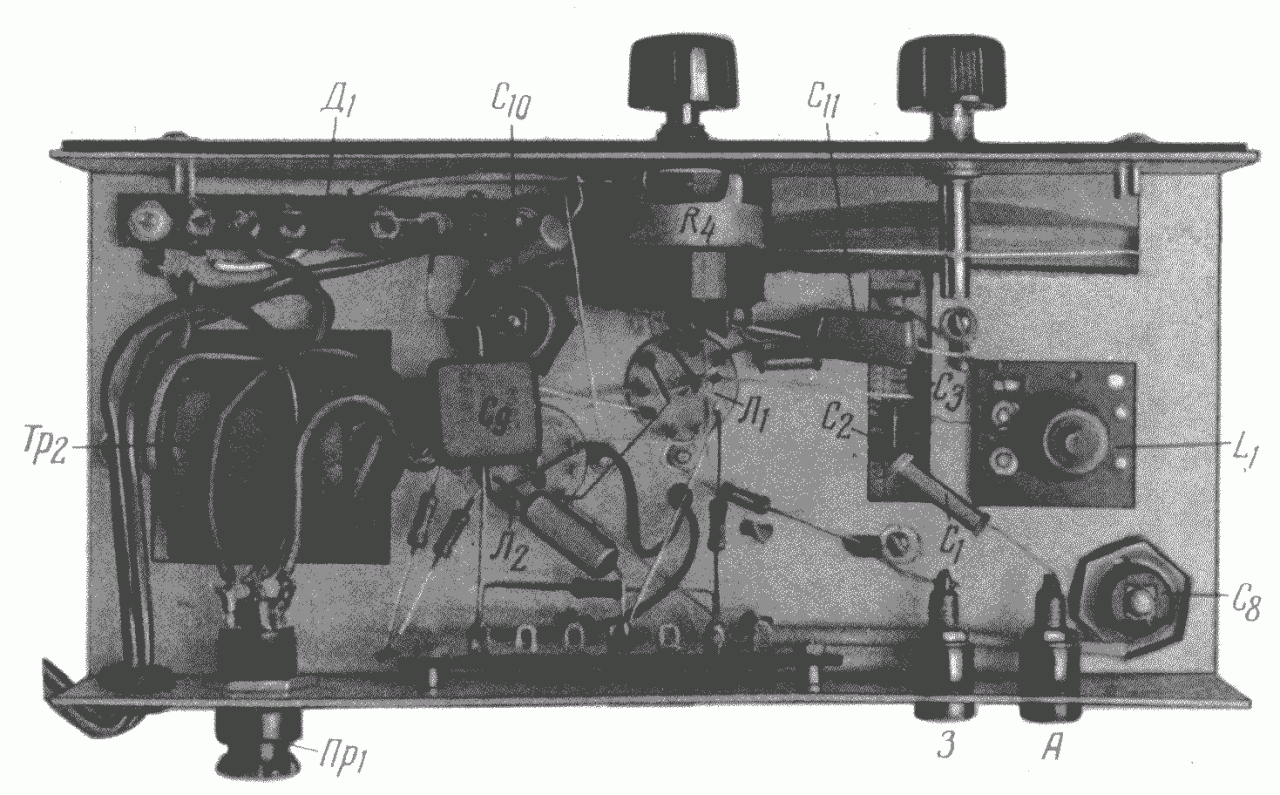

Рис 4. Вид на шасси приемника снизу

 Рис 4. Вид на шасси приемника снизу

Большим преимуществом приемника является простота его налаживания, которое при правильно выполненном монтаже и соблюдении указанных на принципиальной схеме режимов ламп сводится к подбору нужной величины обратной связи с помощью конденсатора С4.

Приемник испытывался в лаборатории журнала "Радио" и показал хорошие результаты.

Источник: Крылов Г. Простой двухламповый приемник. Радио, 1964. - №4. - С.43, 3 стр. обложки.
