Радиоприёмник "ПКВ-6"

Радиоприёмник батарейный "ПКВ-6" с 1928 года выпускал Ленинградский завод имени Козицкого.

 Приемник ПКВ-6 (Приемник Коротковолновой, модель 6) представляет собой регенеративный приемник, работающий по схеме Шнелля с двумя каскадами усиления низкой частоты.

Для питания приемника требуются: аккумулятор с напряжением 4 В и аккумулятор или выпрямитель с напряжением 80 В.

Приемник применяется, главным образом, на радиостанциях низовой коротковолновой радиосвязи.

Прием помощью приемника может вестись как с вертикальной антенны, так и с симметричной вынесенной, соединяемой с приемником двухпроводным фидером (симметричный вход).

Конструктивное оформление:

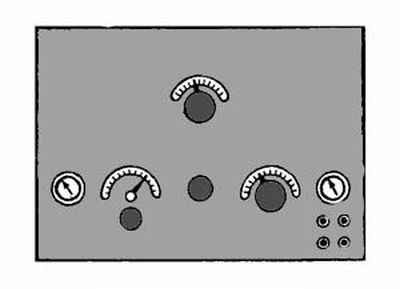

Приемник смонтирован в железном ящике, покрытом лаком "мороз". Верхняя крышка ящика открывается для доступа к лампам и катушкам.

Все ручки управления сосредоточены на передней панели. Ручки конденсаторов настройки контура и обратной связи имеют верньеры.

Каскады конвертера и примененные лампы:

  1. Регенеративный детектор на лампе типа ПТ-2 или УБ-107.
  2. Двухкаскадный усилитель низкой частоты на лампах типа ПТ-2 или УБ-107.

Диапазон принимаемых волн:

  1. КВ I: 12 - 20 м (25,00 - 15,00 МГц);
  2. КВ II: 20 - 32 м (15,00 - 9,37 МГц);
  3. КВ III: 32 - 55 м (9,37 - 5,47 МГц);
  4. КВ IV: 55 - 100 м (5,47 - 3,00 МГц);
  5. КВ V: 100 - 180 м (3,00 - 1,66 МГц);
  6. КВ VI: 180 - 300 м (1,66 - 1,00 МГц).

 Схема

Прием помощью приемника может вестись как с вертикальной антенны, соединяемой непосредственно с приемником, так и с симметричной вынесенной, соединяемой с приемником двухпроводным фидером (симметричный вход).

Связь резонансного контура с антенной индуктивная, переменная.

Изменение связи с антенной достигается сближением или удалением антенной катушки от катушки сеточного контура. Для этого в приемнике имеется специальный держатель катушки антенной связи с выведенной на переднюю панель ручкой управления.

Катушка обратной связи и катушки индуктивности сеточного контура - сменные. Они намотаны на общих эбонитовых каркасах и их взаимное положение изменяться не может.

К приемнику прилагается комплект нз 6 штук сменных каркасов с катушками.

Выводы от обмоток присоединены к штепсельным ножкам, которые вставляются в гнезда приемника.

Перекрываемые отдельными катушками диапазоны волн обозначены на ручках катушек. Катушки занумерованы. Катушка No 1 перекрывает диапазон волн от 12 до 20 м, катушка No 2 от 20 до 32 м, катушка No 3 от 32 до 55 м, катушка No 4 от 55 до 100 м, катушка No 5 от 100 до 180 м и катушка No 6 от 180 до 300 м.

Настройка контура осуществляется изменением емкости переменного конденсатора. Для точной подстройки контура параллельно основному конденсатору включен переменный конденсатор-нониус малой емкости.

Регулировка обратной связи производится также переменным конденсатором.

Детектирование сеточное. Каскады усиления низкой частоты собраны по трансформаторной схеме.

Телефон может быть включен в анодную цепь первого или второго каскада низкой частоты.

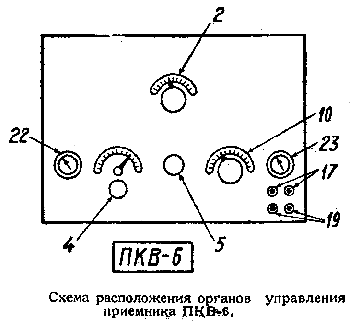

Назначение и данные деталей ПКВ-6

Цепь антенны

1 - клеммы для присоединения антенны или антенного фидера и заземления с перемычкой, замыкаемой при приеме на вертикальную антенну и размыкаемой при приеме с симметричного антенного фидера.
2 - подвижная катушка антенной связи.

Резонансный контур

3 - сменная катушка резонансного контура; намотка на цилиндрическом эбонитовом каркасе.
4 - прямочастотный конденсатор переменной емкости около 250 пФ для настройки резонансного контура с верньером.
5 - конденсатор-нониус для точной настройки резонансного контура с максимальной емкостью около 4 пФ.

Регенеративный детектор

6 - конденсатор гридлика - 165 пФ.
7 - сопротивление гридлика - 1,5-3 МОм.
8 - детекторная лампа ПТ-2 или УБ-107.
9 - катушка обратной связи сменная; намотка на общем эбонитовом каркасе с контурной катушкой.
10 - конденсатор переменной емкости для регулирования обратной связи - 275 пФ.
11 - конденсатор, предохраняющий источник анодного напряжения от короткого замыкания при случайном соединении между статором и ротором конденсатора 10, - 3300 пФ.
12 - реактивная катушка высокой частоты, загораживающая путь токам высокой частоты в цепи усиления низкой частоты,
13 - междуламповый трансформатор типа ТО с железным сердечником для связи с первым каскадом усиления низкой частоты; коэффициент трансформаций 1:2.
14 - блокировочный конденсатор I обмотки - п.13 - 1100 пФ.

Первый каскад усиленна низкой частоты

15 - лампа ПТ-2 или УБ-107.
16 - трансформатор типа ТО для связи со вторым каскадом усиления низкой частоты; коэффициент трансформации 1:2.
17 - гнезда для включения телефона в анодную цепь лампы первого каскада низкой частоты.

Второй каскад усиления низкой частоты

18 - лампа ПТ-2 или УБ-107.
19 - гнезда для включения телефона в анодную цепь второго каскада усиления низкой частоты.

Цепи питания

20 - клеммы для включения источников питания.
21 - конденсатор, шунтирующий анодную батарею, - 0,25 мкФ.
22 - реостат накала детекторной лампы; в некоторых приемниках отдельный реостат накала детекторной лампы отсутствует и регулировка накала производится общим реостатом.
23 - реостат накала ламп усиления низкой частоты 15 и 18 (см. пояснения к п. 22).
24 - конденсатор, шунтирующий батарею накала, - 3 мкФ 400 В.

 Особенности эксплуатации:

Ориентировочный расход ламп на эксплуатацию приемника КВ-4:

Количество в комплекте:

тип ПТ-2 - 3;
тип УБ-107 - 3.

Расходы на 100 час. работы:

тип ПТ-2 - 0,75;
тип УБ-107 - 0,3.

Для ПКВ-6 дана норма отд. Радиофикации РУ НКСвязи.

Включение

1. Открыв крышку, вставить лампы.
2. Присоединить к приемнику батарею накала и анодную батарею.
3. Присоединить антенну и заземление. В случае работы приемника ПКВ-6 с вертикальной антенны перемычка клеммы заземления должна быть замкнута на соседнюю клемму, а в случае работы с симметричным фидером перемычка должна быть разомкнута.
4. Включить телефон в анодную цепь второго или первого каскада усиления низкой частоты.

Настройка

5. Вставить катушки соответственно принимаемой волне.
6. При помощи реостата (или реостатов) установить нормальный накал ламп.
7. Вращая ручку антенной катушки, поставить ее в положение наибольшей антенной связи.
8. Вращая ручку конденсатора обратной связи, довести обратную связь до положения генерации. Если генерация не возникает ослабить связь с антенной.
9. Вращая ручку верньера конденсатора контура, настроиться на волну принимаемой станции. При этом вращением ручки конденсатора обратной связи все время поддерживается режим генерации приемника вблизи ее срыва. Станция обнаруживается по свисту.
10. При приеме радиотелефонной передачи, обратную связь следует уменьшить до прекращения генерации и получения четкой и разборчивой передачи.
11. Окончательно регулируется обратная связь, связь с антенной и накал ламп одновременно с точной подстройкой на волну принимаемой станции при помощи верньера контурного конденсатора до получения хорошей слышимости. В приемнике ПКВ-6 точная подстройка на волну принимаемой станции может производиться при помощи нониус-конденсатора.

Выключение

12. Вращая ручки реостата (или ручки реостатов) накала до отказа против часовой стрелки выключить накал ламп.
13. Отсоединить анодную батарею.

Литература:

  1. "Справочник по радиоприемникам". Составитель: Р.М. Малинин. М.: "Связьтехиздат", 1937. - С. 228, 230.
