Приемник РКЭ-3

Батарейный радиоприемник "РКЭ-3" выпускался с 1929 года Ленинградским заводом имени Козицкого.

Приемник РКЭ-3 (Регенеративный Коротковолновый Экранированный, 3-ламповый) представляет собой любительский приемник, предназначенный для приема волн в диапазоне 13-98 м.

Этот приемник весьма неудовлетворителен как по своим конструктивным качествам (плохие верньеры, катушки), так и по своим электрическим свойствам (чувствительность, полоса пропускания и т.п.).

 Конструктивное оформление:

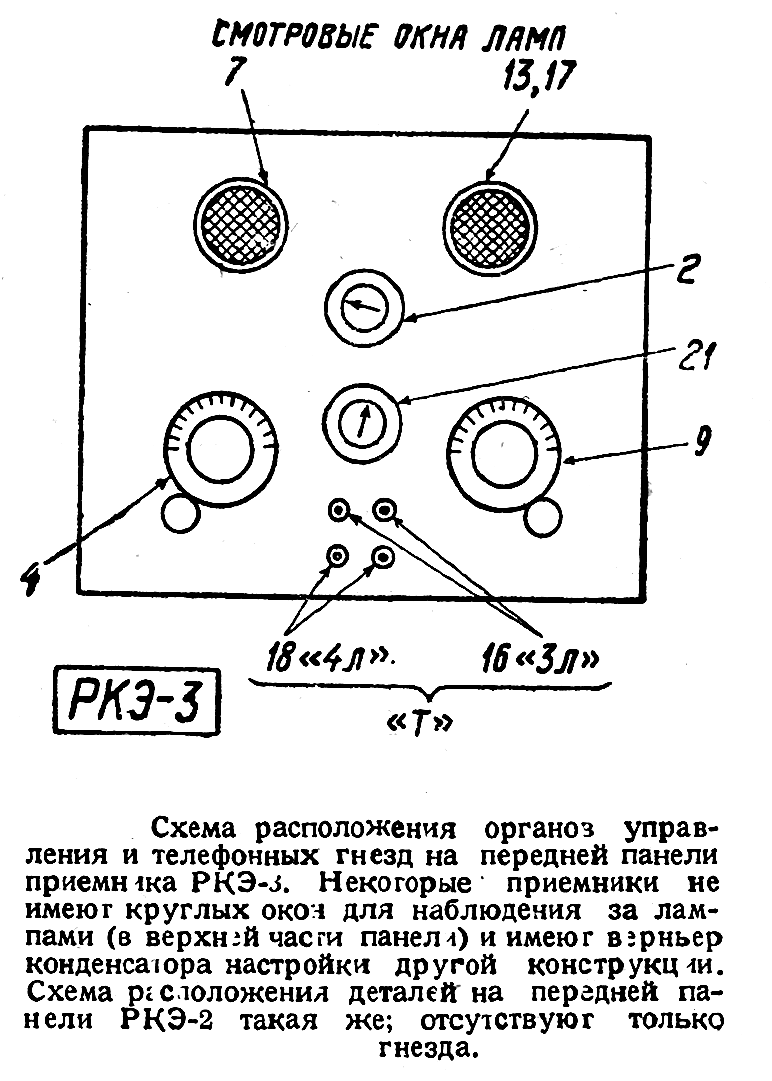

Весь монтаж приемника выполнен на двух панелях горизонтальной и вертикальной, скрепленных между собой и вставленных в деревянный ящик, причем вертикальная панель является передней стенкой ящика. На ней расположены все органы управления приемника и телефонные гнезда.

На заднюю стенку приемника выведены клеммы для включения антенны, заземления и питания. Лампы и сменные катушки расположены внутри ящика. Доступ к ним осуществляется через верхнюю открывающуюся на петлях крышку. Все стенки ящика, передняя панель и крышка изнутри обиты жестью (экран).

Каскады конвертера и примененные лампы:

  1. Регенеративный детектор на лампе типа ПТ-2 или УБ-107.
  2. Двухкаскадный усилитель низкой частоты на лампах типа ПТ-2 или УБ-107.

Диапазон принимаемых волн:

  1. КВ I: 13 - 25 м (23,07 - 12,00 МГц);
  2. КВ II: 22 - 45 м (13,63 - 6,67 МГц);
  3. КВ III: 41 - 98 м (7,31 - 3,06 МГц).

Режимы приемника:

  • Напряжение батареи накала: 4 - 5 В.
  • Общий ток накала при лампах ПТ-2: 180 - 220 мА.
  • Общий ток накала при лампах УБ-107: 200 - 250 мА.
  • Напряжение анодной батареи: 80 В.
  • Общий анодный ток при лампах ПТ-2: 3 - 7 мА.
  • Общий анодный ток при лампах УБ-107: 7 - 9 мА.

Схема

По схеме приемник представляет собой регенеративный приемник без усиления высокой частоты по схеме Шнелля (с регулированием обратной связи переменным конденсатором), с двумя каскадами усиления низкой частоты на трансформаторах (рис. 1 и 2).

Настройка контура производится переменным конденсатором, снабженным верньером, и сменными корзиночными катушками со штепсельными контактами, вставляемыми в средние гнезда монтированного внутри приемника трехкатушечного держателя.

В одни крайние гнезда того же трехкатушечного держателя, укрепленные неподвижно, вставляются такие же катушки обратной связи и в другие крайние гнезда того же держателя вставляются катушки антенной цепи, осуществляющие индуктивную связь последней с катушкой резонансного контура. Последние гнезда укреплены на подвижной пластинке из пертинакса, благодаря чему имеется возможность, путем изменения расстояния между антенной и контурной катушкой изменять связь контура с антенной.

Антенная катушка перемещается при помощи ручки, выведенной на переднюю панель приемника.

Всего к приемнику прилагается комплект из пяти корзиночных катушек, намотанных на пресшпановых каркасах. Путем различных комбинаций расположения катушек в гнездах держателя, достигается перекрытие всего диапазона при наличии обратной связи без провалов.

Телефон включается в анодную цепь лампы первого или второго каскада усиления низкой частоты.

Для питания приемника необходима батарея накала на 4 В и анодная батарея (или выпрямитель) на 80 В.

Назначение и данные деталей

Цепь антенны

1 - клемма для присоединения антенны.
2 - подвижная катушка антенной связи, корзиночного типа, съемная (на штепсельных ножках); намотка на плоском круглом каркасе из пресшпана с прорезами - 2 витка ПБД.

Резонансный контур и ламповый регенеративный детектор

3 - сменная катушка резонансного контура; конструктивное оформление аналогично катушке п. 2.

При приеме волн 13 - 25 м включается катушка 3 витка.
При приеме волн 22 - 45 м включается катушка 8 витков.
При приеме волн 41 - 98 м включается катушка Т16 витков.

4 - конденсатор переменной емкости, настройки резонансного контура с верньером - 138 пФ.
5 - конденсатор гридлика слюдяной.
6 - сопротивление гридпика - 1,5 МОм, типа Каминского.
7 - детекторная лампа ПТ-2 или УБ-107.
8 - катушка обратной связи сменная; конструктивное оформление аналогично катушке п. 2.

При приеме волн 13 - 25 м включается катушка 5 витков.
При приеме волн 22 - 45 м включается катушка 8 витков.
При приеме волн 41 - 98 м включается катушка 8 витков.

9 - конденсатор переменной емкости 138 или 275 пФ регулирования обратной связи.
10 - конденсатор 5500 пФ, предохраняющий источник анодного напряжения от короткого замыкания при случайном соединении между статором и ротором конденсатора, слюдяной.
11 - реактивная катушка высокой частоты 220 мкГн, загораживающая путь токам высокой частоты в цепи усиления низкой частоты; намотка на деревянном основании диаметром 10 мм и общей длиной 90 мм, 340 витков ПЭ 0,18 (R = 9 Ом).
12 - междуламповый трансформатор с железным сердечником для связи с первым каскадом усиления низкой частоты. Сердечник Ш-образный, замкнутый. Каркас односекционный: I обмотка 8000 витков ПЭ 0,08 (R = 1,9 кОм); II обмотка 16 000 витков ПЭ 0,08 (R = 5,3 кОм); коэффициент трансформации 1:2.

Первый каскад усиления низкой частоты

13 - лампа ПТ-2 или УБ-107.
14 - междуламповый трансформатор с железным сердечником для связи со вторым каскадом усиления низкой частоты; данные такие же, как в п. 12.
15 - блокировочный конденсатор I обмотки трансформатора 14 или телефонных гнезд 16.
16 - гнезда для включения телефона в анодную цепь лампы первого каскада низкой частоты; см. пояснения к п. 18.

Второй каскад усиления низкой частоты

17 - лампа ПТ-2 или УБ-107.
18 - гнезда для включения телефона в анодную цепь второго каскада усиления низкой частоты.
19 - конденсатор блокировочный к гнездам 18, слюдяной.

(В некоторых приемниках типа РКЭ-3 вместо четырех телефонных гнезд 16 и 18 имеется только три гнезда, так как гнезда первого и второго каскада, соединенные с положительным полюсом источника анодного напряжения, объединены в одном гнезде. При этом один из полюсов (+) телефона всегда остается включенным в одно (среднее) гнездо, независимо от того, в анодную цепь какого каскада включается телефон. Второй полюс телефона в этом случае включается в левое гнездо при приеме с одним каскадом низкой частоты или в правое - при приеме с двумя каскадами низкой частоты.

Цепи питания

20 - клеммы для включения источников питания и заземления.
21 - реостат накала всех ламп 10 Ом.

Особенности эксплуатации:

Ориентировочный расход ламп на эксплуатацию приемников РКЭ-3:

Количество в комплекте:

  • тип ПТ-2 - 3;
  • тип УБ-107 - 3.

Расходы на 100 час. работы:
тип ПТ-2 - 0,75;
тип УБ-107 - 0,3.

Включение

1. Открыв крышку, вставить лампы.
2. Присоединить к приемнику батарею накала и анодную батарею.
3. Присоединить антенну и заземление.
4. Включить телефон в анодную цепь второго или первого каскада усиления низкой частоты.

Настройка

5. Вставить катушки соответственно принимаемой волне.
6. При помощи реостата (или реостатов) установить нормальный накал ламп.
7. Вращая ручку антенной катушки, поставить ее в положение наибольшей антенной связи.
8. Вращая ручку конденсатора обратной связи, довести обратную связь до положения генерации. Если генерация не возникает ослабить связь с антенной.
9. Вращая ручку верньера конденсатора контура, настроиться на волну принимаемой станции. При этом вращением ручки конденсатора обратной связи все время поддерживается режим генерации приемника вблизи ее срыва. Станция обнаруживается по свисту.
10. При приеме радиотелефонной передачи, обратную связь следует уменьшить до прекращения генерации и получения четкой и разборчивой передачи.
11. Окончательно регулируется обратная связь, связь с антенной и накал ламп одновременно с точной подстройкой на волну принимаемой станции при помощи верньера контурного конденсатора до получения хорошей слышимости.

Выключение

12. Вращая ручки реостата (или ручки реостатов) накала до отказа против часовой стрелки выключить накал ламп.
13. Отсоединить анодную батарею.

Литература:

  1. Принципиальная схема приемника РКЕ-3.
  2. Описание радиоприёмников в справочнике Р.Малинина.
  3. Описание в каталоге Госшвеймашины
  4. Описание приёмника "РКЭ-3"
  5. Журнал Радио Всем № 9 за 1930 год.
  6. Статья о наборе приёмника в журнале Радиофронт № 9 за 1932 год
