 Для восстановления БЧ-К понадобилось несколько конденсаторов, плоских, традиционной для тех лет конструкции. Удалось найти лишь один подлинный с нужным номиналом, остальные было решено изготовить самостоятельно, благо конструкция примитивна.

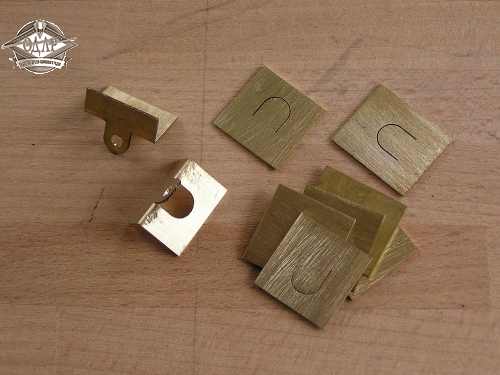

Основные детали, контакты-обоймы, взялся изготовить из латуни наш коллега Алексей (mawal)и с работой своей справился отменно!

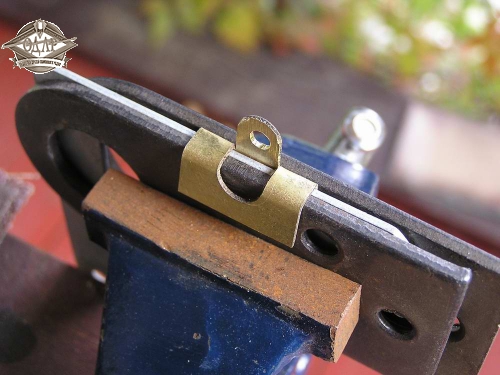

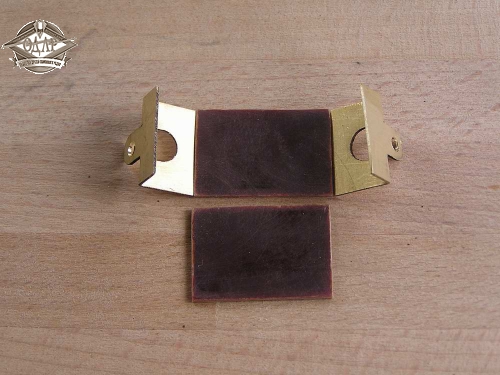

Первым делом зажав в тисках их загибаем и в "ушках" просверливаем отверстия диаметром 4 мм.



Затем из тонкого гетинакса вырезаем две пластинки размером 22 на 35 мм. Они необходимы для того, чтобы "слоеный пирог" из обкладок и изоляторов был плотно сжат, просто картон такого не обеспечивает.

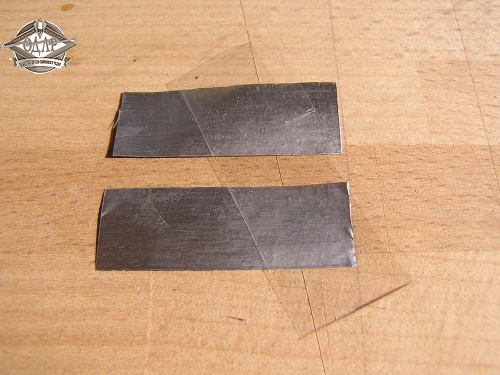

Обкладки сделаем из тонкой алюминиевой пищевой фольги, нарезав полоски примерно на 2-3 мм уже гетинаксовых пластин (19-20мм), длиною 45 мм. В качестве изолятора - пленка от сигаретной пачки, тонкая и крепкая. Ее нарезаем на прямоугольнички, используя в качестве шаблона те же гетинаксовые пластинки.

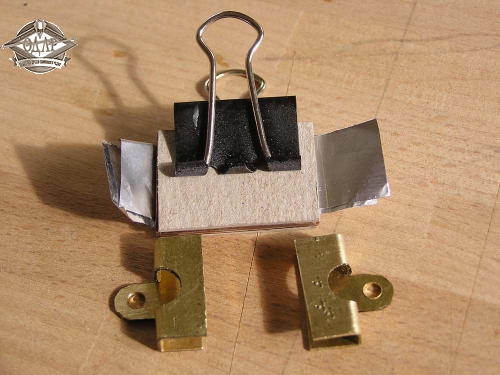

 Изготовив 4 обкладки и 3 изолятора, на гетинакс приклеиваем картон (он будет с внешней стороны), а дальше последовательно собираем "слоеный пирог" конденсатора, прихватывая пленку и фольгу маленькими капельками суперклея, чтобы в процессе ничего не развалилось.
Собрав все вместе , зажимаем друг с другом внешние гетинаксо-картонные пластины.

Измерив толщину, загибаем соответственно обе латунные обоймы.



 Зажимаем ими конденсатор, еще раз подтягиваем в тисках и зачеканиваем. Дальше на проверку.

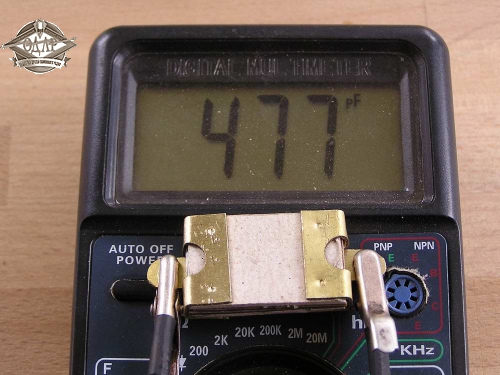

Четыре обкладки дали в итоге 477 пФ, вполне заменит нужный номинал в 500 пФ. Следующий конденсатор делаем из трех обкладок, и получаем 312 пФ, что пойдет для 330 пФ по схеме.
Теперь только покрыть картон лаком - и готово!



 С применением современных керамических конденсаторов

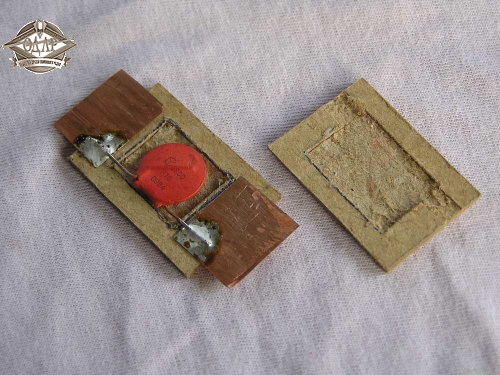

Однако еще один конденсатор, емкостью в 5500 пФ, таки способом сделать не получится, "пирог" тут будет уж очень "слоистым". Поступим проще - вырежем два кусочка 22 на 35 мм из толстого картона, сделаем внутри выемку и запрячем туда плоский современный кружок нужного номинала, припаяв к его выводам медные пластинки- контакты.



Дальше все как и в предыдущих изделиях.

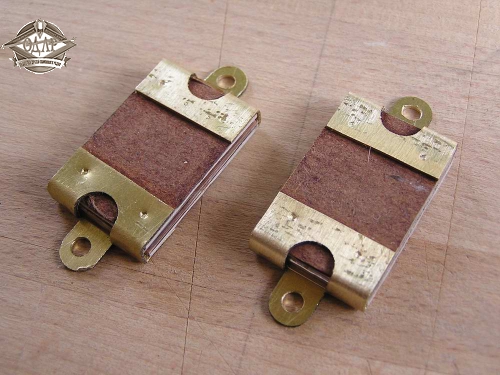

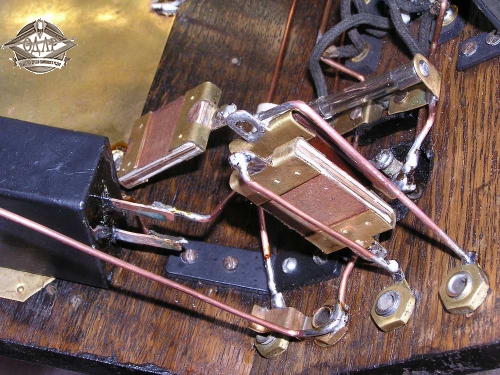

В итоге - вполне достойные подделки, вписывающиеся в приемник начала 30-х годов.



С обкладками из разобранного "бумажного" конденсатора

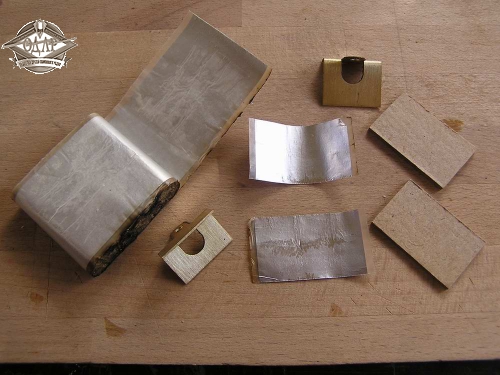

Нашлись внутренности от какого-то старого металлобумажного конденсатора. Размотал их, нарезал полосочками поперек шириною в 20 мм, снял с одной стороны вощеную бумагу-изолятор и приступил к экспериментам.

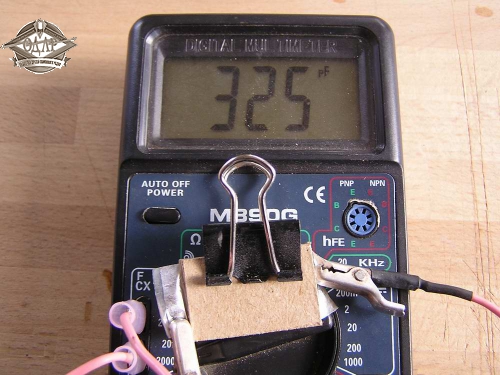

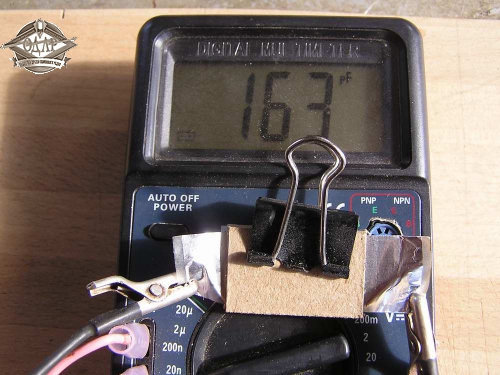

Две изготовленные таким образом обкладки дали 325 пФ.

Изменение площади перекрытия совершенно естественным образом меняет и емкость.



 И это правда не конечный результат - после сжатия и опрессовки значение еще изменилось, процентов на 20.

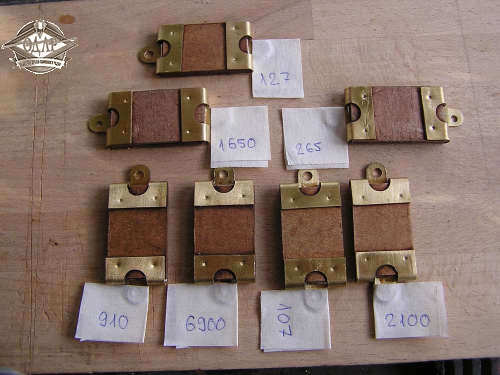

Тем не менее, "поигрался" с количеством слоев, площадью перекрытия и "выдал на-гора" вот такую партию "раритетов", причем технология весьма близка к оригиналу (если не учитывать то, что тогда применяли станиоль и слюду).
