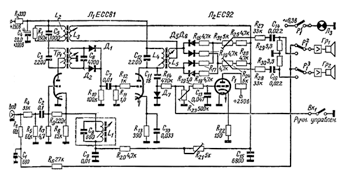

В последнее время все большее распространение находят стереоприставки (дешифраторы), использующие принцип так называемой полярной модуляции. Все они, как правило, выполнены на транзисторах. Тем более удивительно, что новый "Стереодешифрагор-6", разработанный фирмой "Grunding", собран на лампах и работает по-иному, так называемому суммарно-разностному методу (метод с пилот-сигналом). Эта фирма в течение ряда лот настойчиво применяет названный метод стереоприема, надеясь получить неплохие результаты (НК. - да простят нам читатели этот комментарий - как это не грустно, но не отечественная система с полярной модуляцией, а метод с пилот-сигналом сейчас занимает лидирующее положение в мире, и является практически полноправным хозяином на FM). Схема такого дешифратора приведена на рис. 1.

Сигнал с частотного детектора приемника поступает на управляющую сетку левого по схеме триода ЕСС-81 (Л1). В анодную цепь лампы включены трансформатор Tp1 и полосовой фильтр L2C5L3. Разностный сигнал (А-Б) выделяется в полосовом фильтре, настроенном на частоту 38 кГц, пилот-сигнал частотой 19 кГц - в первичной обмотке трансформатора. Суммарный сигнал (А+Б) с катода лампы поступает на фильтр L1C8. Частота пилот-сигнала после усиления лампой Л1 (левым триодом) удваивается с помощью диодов Д1Д2, и он снова усиливается правым по схеме триодом лампы ЕСС-81. После удвоения сигнал поднесущей частоты (38 кгц) поступает на балансный смеситель, где складывается с разностным сигналом, снимаемым с катушки L3 полосового фильтра. Полученные таким образом сигналы каналов А и Б поступают на вход усилителя.

Приставка позволяет осуществить компенсацию искажений (завал верхних звуковых частот) при формировании сигналов. С этой целью полосу пропускания фильтра разностного сигнала А-Б увеличивают с помощью резистора R1 от 23 до 53 кГц. Коррекция суммарного сигнала А+Б осуществляется подбором элементов цепи R20R21 и C15.

Лампа Л2 (ЕС-92) служит для переключения (с помощью реле P1) стереоусилителя с положения "Моно" на "Стерео" при выделении в контуре L4С12 напряжения поднесущей частоты, а также для включения сигнальной лампочки Л3. Режим работы лампы Л2 устанавливается резистором Л23. Переключение входов усилителя при необходимости можно произвести и с помощью выключателя Вк1.

Источник: "Радио", 1966. - №5. - С.59.
