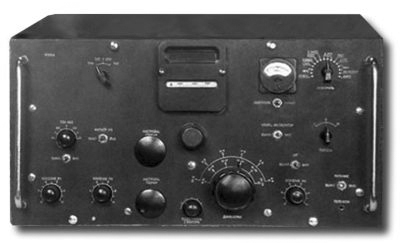

Радиоприемник "Крот"

Радиоприемник "Крот" разработан в 1947 году (главный конструктор Вера Васильевна Елизарова) при участии А. А. Савельева (руководившего разработкой Р-250) в СКБ Государственного завода №619. Первые образцы построены в 1947 году. Серийное производство с 1948 на Харьковском радиозаводе №158 (п\я 165).

Технические характеристики:

  • Диапазон принимаемых частот: 1.5 - 24 МГц
  • Чувствительность: 0.25 мкВ CW, 3 мкВ AM
  • Режим работы: CW, AM
  • Полоса пропускания: 1 кГц, 3 кГц и 10 кГц
  • Ослабление по зеркальному каналу: >50 дБ
  • Ослабление по соседнему каналу: : >50 дБ
  • Стабильность частоты: 1.5 кГц/час
  • Габариты: 681 х 356 х 478 мм
  • Вес: приемник 85 кг, блок питания 40 кг

 Радиоприемник "Крот" - это супергетеродин с двойным преобразованием частоты (730 кГц и 115 кГц). Собран на 17-ти октальных лампах и литом алюминиевом шасси. Цена деления оптической шкалы настройки 5/10 кГц. Диапазон принимаемых частот разбит на 12 поддиапазонов. Для переключения диапазонов второй группы ручка переключения выдвигалась на себя.

Приемник имеет регулировки усиления ВЧ, ПЧ и НЧ. Обладает очень хорошей чувствительностью.

Для переключения диапазонов используется барабанный механизм, также собранный из алюминиевого литья (контактная группа с использованием износостойкого золотого сплава).

Литература:

  1. Принципиальная схема радиоприемника "Крот"
  2. В.И.Шапкин "Красные Уши" (стр.27-29)
