Осциллограф С1-102

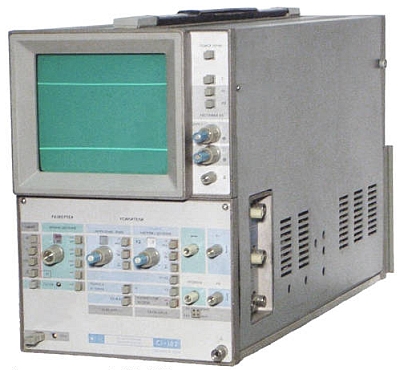

Измерительный прибор - двухлучевой осциллограф С1-102 предназначен для исследования формы периодических электрических сигналов в диапазоне частот от 0 до 10 МГц.

Прибор имеет два канала и большой удобный экран размером 100х120. Конструкция прибора состоит из двух независимых блоков, что обеспечивает высокую технологичность и ремонтопригодность. Благодара полному электронному управлению режимами работы мы имеем очень удобную панель управления.

Технические характеристики

  • Полоса пропускания 0-10 МГц;
  • Время нарастания 35 нc;
  • Коэффициент отклонения 0,5 мВ/дел-20 В/дел (до 10 МГц); 0,05-0,2 мВ/дел (до 1 МГц);
  • Дрейф луча 50 мкВ/мин; 400 мкВ/ч;
  • Входное сопротивление 1 МОм/60 пФ; 10 МОм/15 пФ (с выносным делителем 1:10);
  • Коэффициент развертки 0,1 мкс/дел-5 с/дел (с пятикратной растяжкой);
  • Погрешность коэффициентов отклонения и развертки 4%;
  • Рабочая часть экрана 100x120 мм;
  • Питание 220 В, 50-60 Гц;
  • Потребляемая мощность 120 В · А;
  • Габаритные размеры 280x200x480 мм;
  • Масса 15 кг.
Литература:
  1. техническое описание
