радиола "Рассвет"

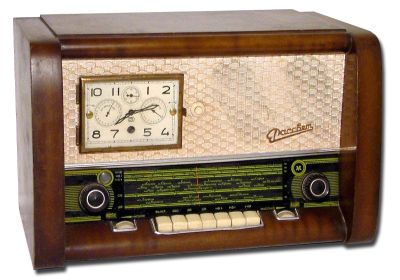

Радиола "Рассвет" выпускалась Муромским заводом РИП с 1958 года.

Радиола состоит из семилампового приемника, универсального электропроигрывателя и часового механизма, предназначенного для включения и выключения приемника в заданное время.

Акустическая система содержит два громкоговорителя эллиптического типа.

Часовой механизм МЧП-1 имеет двухнедельный завод и предназначен для автоматического включения и выключения радиолы в заданное время. Кроме того, часы управляются вручную кнопкой "Вкл." и клавишей "Выключено".

Проигрывающее устройство типа ЭПУ-5 имеет асинхронный двигатель с трехскоростным приводом на 33, 45 и 78 об/мин и автостоп. Звукосниматель типа ЗПК-55М снабжен двумя постоянными корундовыми иглами для обычных и долгоиграющих пластинок.

Конструкция

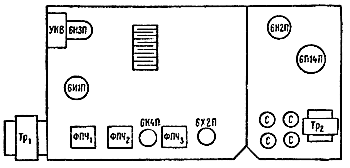

Расположение ламп на шасси приемника "Рассвет"

Расположение ламп на шасси приемника "Рассвет"

Габариты радиолы 520х340х368 мм.

Радиола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  3. УПЧ комбинированного типа для всех диапазонов на лампе 6К4П.
  4. Комбинированный детектор AM и ЧМ сигналов на лампе 6Х2П.
  5. Предварительный двухкаскадный УНЧ на лампе 6Н2П.
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки на лампе 6Е1П.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 415 кГц (2000 - 723 м);
  2. Средние волны: 520 - 1600 кГц (577 - 187 м);
  3. Короткие волны I: 8,5 - 12,1 МГц (36,3 - 24,8 м);
  4. Короткие волны II: 3,95 - 8,2 Мгц (75,9 - 36,5 м);
  5. УКВ: 64,5 - 7,30 МГц (4,65 - 4,11 м).

Промежуточная частота по AM тракту 465 кГц, по ЧМ тракту 8,4 МГц.

Основные технические данные:

  • Чувствительность в диапазонах ДВ, СВ и KB не хуже 200 мкВ, а в диапазоне УКВ не хуже 20 мкВ.
  • Избирательность. Ослабление чувствительности в диапазонах длинных, средних и коротких волн при расстройке на +-10 кГц не менее 30 дБ, а в диапазоне УКВ при расстройке на +-250 кГц не менее 26 дБ.
  • Частотная характеристика. Полоса пропускания всего радиотракта от 100 до 4 000 Гц.
  • Выходная мощность: 2 Вт.
  • Часы. Средний суточный ход часового механизма при температуре 20° С не более +-60 сек. Точность включения и выключения программы +-5 мин. Включение радиолы возможно спустя не менее 15 мин после ее автоматического выключения.

Питание:

Питается приемник от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность от сети не более 60 Вт при радиоприеме и не более 75 Вт при проигрывании грампластинок.

Принципиальная схема

Блок УКВ стандартный (с настройкой дополнительными малоемкостными секциями блока переменных конденсаторов), выполнен на двойном триоде 6НЗП по обычной схеме.

Входные цепи тракта AM выполнены на одиночных контурах. Связь с антенной индуктивная. Во входных цепях применены два фильтра подавления частот, равных промежуточной.

Гетеродин выполнен по обычной схеме с индуктивной обратной связью на триодной части лампы 6И1П.

УПЧ выполнен на комбинированных трансформаторах с индуктивной связью и лампе 6К4П. Связь между контурами первого трансформатора ПЧ тракта AM плавно регулируется.

В радиоле применен типовой комбинированный АМ/ЧМ детектор, выполненный на двойном диоде 6Х2П. ЧМ детектор работает по схеме детектора отношений.

AM детектор и детектор АРУ работают по схеме диодных детекторов. АРУ без задержки. В цепь АРУ включен оптический индикатор настройки.

Усилитель низкой частоты трехкаскадный. В анодную цепь первого каскада включены раздельные регуляторы верхних и нижних звуковых частот. Усилитель охвачен отрицательной обратной связью с выхода на катод второго каскада предварительного усилителя.

Детали:

  • Выходной трансформатор. Первичная обмотка содержит 2660 витков провода ПЭЛ 0,12, вторичная обмотка - 64 витка с отводом от 32-го витка провода ПЭЛ 0,51.
  • Трансформатор питания. Сетевая обмотка содержит 2х(591+90) витков провода ПЭЛ 0,31, повышающая обмотка - 1350 витков провода ПЭЛ 0,2, обмотка накала ламп - 39 витков провода ПЭЛ 1,0, обмотка накала индикаторных ламп 6Х2П - 38 витков ПЭЛ 0,31, экранная обмотка - 185 витков провода ПЭЛ 0,2.
  • Громкоговорители Гp1 и Гр2 типа 1ГД-9, звуковая катушка имеет 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).



Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - С. 197, 198, 199, 200.
  2. Рехвиашвили Ю.Г., Бачинский А.А. "Радиоприемники, радиолы, магнитофоны, радиограммофоны". Издание 2-е. Москва: "Связь", 1970. - С.150, 151.
  3. Электрическая схема моделей. 1 и 2 вариант.
  4. Паспорт на часы модели.
