радиола "Серенада"

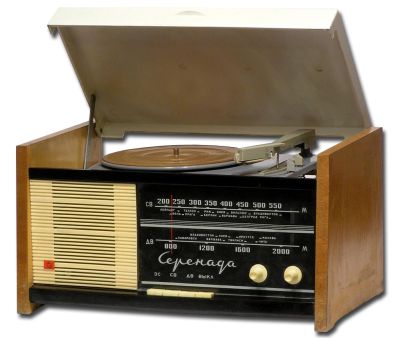

Сетевая малогабаритная ламповая радиола четвёртого класса "Серенада" выпускалась Владивостокским заводом «Радиоприбор» с 1963 года.

Радиола "Серенада" представляет собой трехламповый приемник с электропроигрывателем.

Проигрывающее устройство имеет три скорости: 33, 45 и 75 об/мин с полуавтоматическим включением и автоматическим выключением двигателя.

Акустическая система простая; она состоит из громкоговорителя типа 1ГД-10, расположенного на передней стенке футляра.

Конструкция

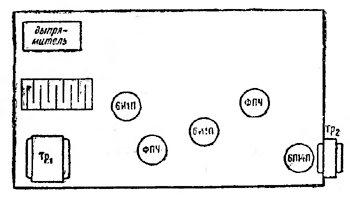

Расположение ламп на шасси радиолы "Серенада"

Расположение ламп на шасси радиолы "Серенада"

Габарит радиолы 420х275х240 мм, вес 10 кг.

Радиола имеет следующие каскады:

  1. Преобразователь на лампе 6И1П.
  2. УПЧ и предварительный УНЧ на лампе 6И1П.
  3. Оконечный УНЧ на лампе 6П14П (или EL-64).
  4. Оптический индикатор настройки на лампе 6Е1П.

Детектором является диод типа Д2Д. В качестве выпрямителя используются четыре диода типа Д7Г (или Д203Б).

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 735,7 м);
  2. Средние волны: 525 - 1600 кГц (571,4 - 187,5 м);

Промежуточная частота 465 кГц.

Основные технические данные:

  • Чувствительность в обоих диапазонах не хуже 300 мкВ.
  • Избирательность при расстройке на +-10 кГц не хуже 20 дБ.
  • Частотная характеристика. Полоса пропускания всего тракта 200 - 3000 Гц.
    Выходная мощность 0,5 Вт.

Питание

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме не более 35 Вт, при проигрывании грампластинок 50 Вт.

Принципиальная схема.

На входе антенных цепей применен фильтр-пробка. Входные контуры одиночные. Гетеродин выполнен по обычной схеме. Схема преобразователя особенностей также не имеет.

Усилитель промежуточной частоты выполнен на гептодной части лампы 6И1П (Л1). Сигнал подается на третью сетку. Первая сетка заземлена. Детектор сигнала и АРУ общий; он выполнен по обычной схеме параллельного диодного детектора на полупроводниковом диоде Д2Д. В трансформаторах промежуточной частоты стоят контурные конденсаторы сравнительно малой емкости, что позволяет получить, несмотря на простоту схемы, достаточное усиление.

Предварительный усилитель низкой частоты выполнен на триодной части лампы 6И1П(Л2). Оконечный каскад выполнен на пентоде 6П14П. Регуляторов тембра в радиоле нет. Удовлетворительная частотная характеристика получена путем применения обратной связи в оконечном каскаде УНЧ.

Детали:

Выходной трансформатор. Первичная обмогка имеет 2500 витков провода ПЭЛ 0.15, вторичная - 59 витков провода ПЭЛ 0,59.

Трансформатор питания. Сетевая обмотка содержит 705+810 витков провода ПЭЛ 0,31 и 570 витков провода ПЭЛ 0,2, повышающая обмотка - 1150 витков провода ПЭЛ 0,2, накальная обмотка - 44 витка провода ПЭЛ 1,0.

Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 208-210)
  2. Рехвиашвили Ю.Г., Бачинский А.А. "Радиоприемники, радиолы, магнитофоны, радиограммофоны". Издание 2-е. Москва: "Связь", 1970. - (стр. 178).
  3. Принципиальная схема радиолы "Серенада"
