Радиола "Промiнь"

Радиола 3-го класса "Проминь-М" выпускалась Днепропетровским радиозаводом с 1965 года.

Радиола "Промiнь-М" представляет собой пятиламповый приемник с универсальным электропроигрывателем.

Проигрывающее устройство типа ЭПУ-5 имеет асинхронный электродвигатель с конденсаторным пуском; скорости вращения диска 33, 45 и 78 об/мин.

Акустическая система состоит из двух эллиптических громкоговорителей типа 1ГД-28.

Переключатель диапазонов - клавишный.

Конструкция:

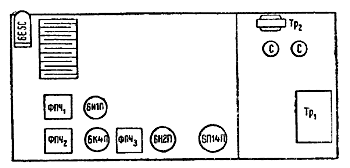

Расположение ламп на шасси радиолы "Промiнь-М"

Габарит радиолы 440х260х320 мм, вес 11 кг.



Радиола имеет следующие каскады:

  • Преобразователь частоты на лампе 6И1П.
  • УПЧ на лампе 6К4П.
  • Детектор и предварительный УНЧ на лампе 6Н2П.
  • Усилитель мощности па лампе 6П14П.
  • Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый типа АВС-80-260.

Диапазоны приёмника:

  • 1. Длинные волны: 150 - 408 кГц (2000 - 735,7 м);
    2. Средние волны: 520 - 1600 кГц (577 - 187,5 м);
    3. Короткие волны: 3,95 - 12,1 МГц (75,9 - 24,8 м).
    Промежуточная частота 465 кГц.

Технические характеристики:

  • Чувствительность в диапазоне коротких волн не хуже 300 мкВ, в других диапазонах не хуже 150 мкВ.
    Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не хуже 30 дБ.
    Частотная характеристика. При приеме радиостанций радиола воспроизводит полосу звуковых частот 150 - 3500 Гц, при проигрывании грампластинок 150 - 5000 Гц.
    Выходная мощность 0,5 Вт.
  • Потребляемая мощность - 45/60 вт.

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме 45 Вт, при проигрывании грампластинок 60 Вт.

Принципиальная схема

На входе антенной цепи применен фильтр-пробка. Связь с антенной в диапазоне коротких волн индуктивная, в остальных диапазонах - емкостная.

В анод преобразователя (гептодная часть лампы 6И1П) включен четырехконтурный фильтр сосредоточенной селективности. Связь между трансформаторами внешнеемкостная (через емкость С7). В контурах ФСС применены контурные конденсаторы малой емкости (120 пФ), что компенсирует потерю усиления каскада из-за последовательной многоконтуриой связи с каскадом УПЧ.

С анода детектора снимается напряжение НЧ и АРУ. АРУ выполнена баз задержки и регулирует только один каскад УПЧ.

Цепь обратной связи с анода оконечного каскада на сетку осуществляет коррекцию частотной характеристики. Регулятор тембра включен в другую цепь обратной связи выходной лампы и ослабляет только высшие звуковые частоты.

 Детали:

Выходной трансформатор. Tp1 в первичной обмотке имеет 2380+150 витков провода ПЭВ-1 0,11, во вторичной - 130 витков провода ПЭВ-1 0,41.

Трансформатор питания. Сетевая обмотка содержит 715+110 витков провода ПЭВ-1 0,44 и 605 витков провода ПЭВ-1 0,33, повышающая обмотка - 1600 витков провода ПЭВ-1 0,2, накальная - 46 витков провода ПЭВ-1 0,93, экранная - один слой провода ПЭВ-1 0,2.

Громкоговорители. Оба типа 1ГД-9, звуковая катушка имеет 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

Литература:

  1. Электрические схемы радиол "Проминь", "Проминь-2", "Проминь-М"
  2. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 192 - 194).
