Радиола "Минск-61"

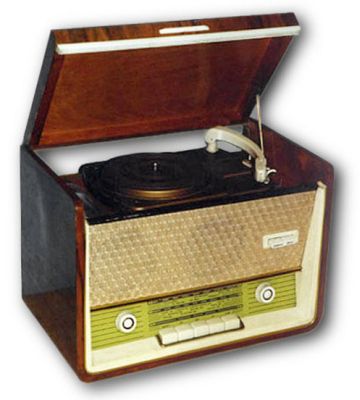

Сетевая ламповая радиола третьего класса "Минск-61" выпускалась Минским радиозаводом с 1961 года.

Радиола "Минск-61" представляет собой четырехламповый приемник с универсальным электропроигрывателем. Проигрывающее устройство типа ЭПУ-5 имеет три скорости: 33, 45 и 78 об/мин.

Акустическая система состоит из двух громкоговорителей.

Конструкция:

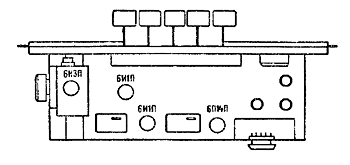

 Расположение ламп на шасси радиолы "Минск-61"

Расположение ламп на шасси радиолы "Минск-61"

 Габарит радиолы 425х310х260 мм, вес 12 кг.

Радиола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6H3П.
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов па лампе 6И1П.
  3. УПЧ для всех диапазонов и УНЧ па лампе 6И1П.
  4. Усилитель мощности па лампе 6П14П.

Для детектирования AM и ЧМ сигналов использованы три диода типа Д2В.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 735 м);
  2. Средние волны: 520 - 1600 кГц (577 - 187,5 м);
  3. УКВ: 65,8 - 73 МГц (4,56 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для других диапазонов 465 кГц.

Основные технические данные:

  • Чувствительность для УКВ диапазона не хуже 30 мкВ, для остальных диапазонов не хуже 200 мкВ.
  • Избирательность. Ослабление соседнего канала при расстройке частоты на +-250 кГц в УКВ диапазоне и на +-10 кГц в остальных диапазонах не менее 26 дБ.
  • Частотная характеристика. Полоса воспроизводимых звуковых частот в УКВ диапазоне 150 - 5000 Гц.
  • Выходная мощность: 1 Вт.

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность - 70 Вт.

Принципиальная схема

Блок УКВ выполнен по стандартной схеме. Настройка по диапазону осуществляется при помощи изменения индуктивности контурных катушек. Входные цепи диапазонов длинных и средних волн выполнены на одиночных контурах. Связь с антенной индуктивная. В цепи антенны применен фильтр, ослабляющий сигналы с частотой, близкой к промежуточной частоте AM тракта. Гетеродин выполнен по схеме с емкостной обратной связью.

В анод гептодной части преобразовательной лампы включен комбинированный полосовой фильтр промежуточных частот трактов АМ/ЧМ. В качестве анодной нагрузки лампы УПЧ также используется комбинированный полосовой фильтр трактов АМ/ЧМ.

Детекторы ЧМ и AM раздельные и выполнены на полупроводниковых диодах; детектор ЧМ выполнен по схеме детектора отношений (дробного детектора); детектор AM выполнен по схеме последовательного диодного детектора. С этого же детектора снимается отрицательное напряжение, используемое в цепи АРУ тракта AM.

Усилитель мощности выполнен на пентоде. В цепи обратной связи анод-сетка этой лампы включен ступенчатый тонрегистр на два положения. Адаптер радиолы включен по сложной схеме с использованием специального каскада на втором триод-гептоде и сложных цепей коррекции частотной характеристики.

Детали:

Выходной трансформатор. Первичная обмотка содержит 2700 витков провода ПЭВ 0,1, вторичная - 58 витков провода ПЭЛ 0,55.

Трансформатор питания. Сетевая обмотка содержит 2х(65 + 415) витков провода ПЭЛ 0,31, вторичная - 1000 витков провода ПЭЛ 0,2, накальная - 27 витков провода ПЭЛ 0,1.

Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. (стр. 183 - 185).
  2. Принципиальная схема радиолы

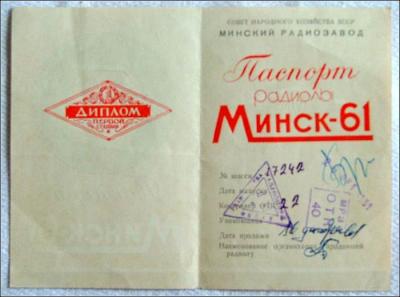

  3. Инструкция по эксплуатации.Паспорт.
