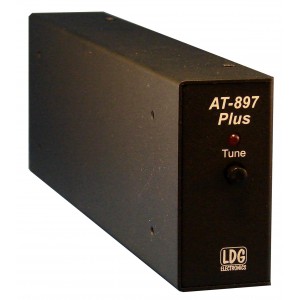

Автоматический антенный тюнер LDG AT-897 PLUS

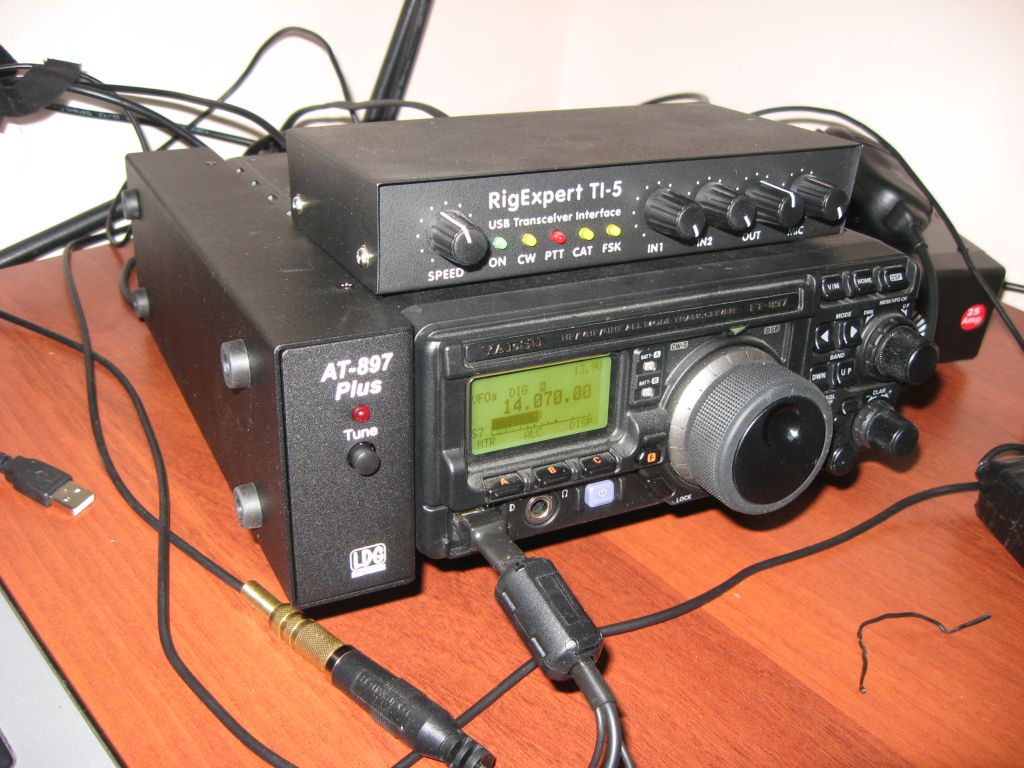

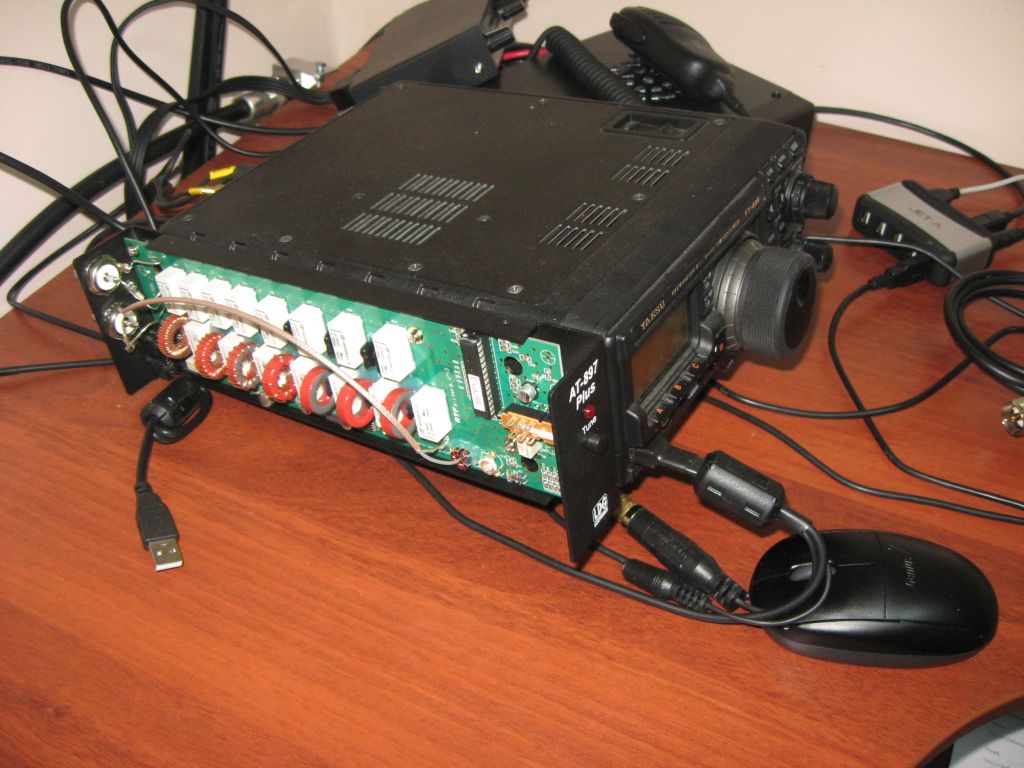

Автоматический антенный тюнер LDG AT-897 PLUS применяется совместно с трансивером Yaesu FT-897, если вы хотите добавить возможность автоматического согласования с любыми антеннами. Тюнер устанавливается на боку вашего FT-897 так же как и оригинальное оборудование, но может использоваться и как отдельный блок.

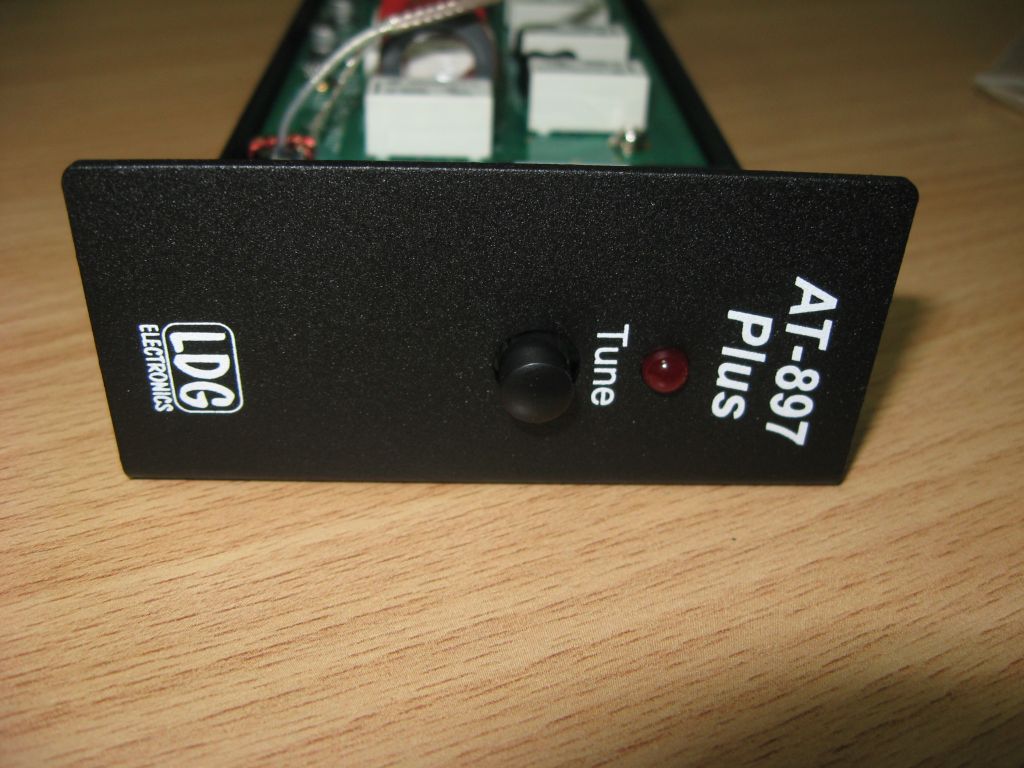

AT-897Plus управляется микропроцессором. На передней панели имеется светодиодный индикатор настройки и кнопка TUNE. Для согласования с антенной, нужно нажать кнопку, мощность трансивера будет снижена до 25 Вт, красный индикатор будет гореть пока тюнер производит настройку. Настройка всегда производится на пониженной мощности, делается это автоматически.

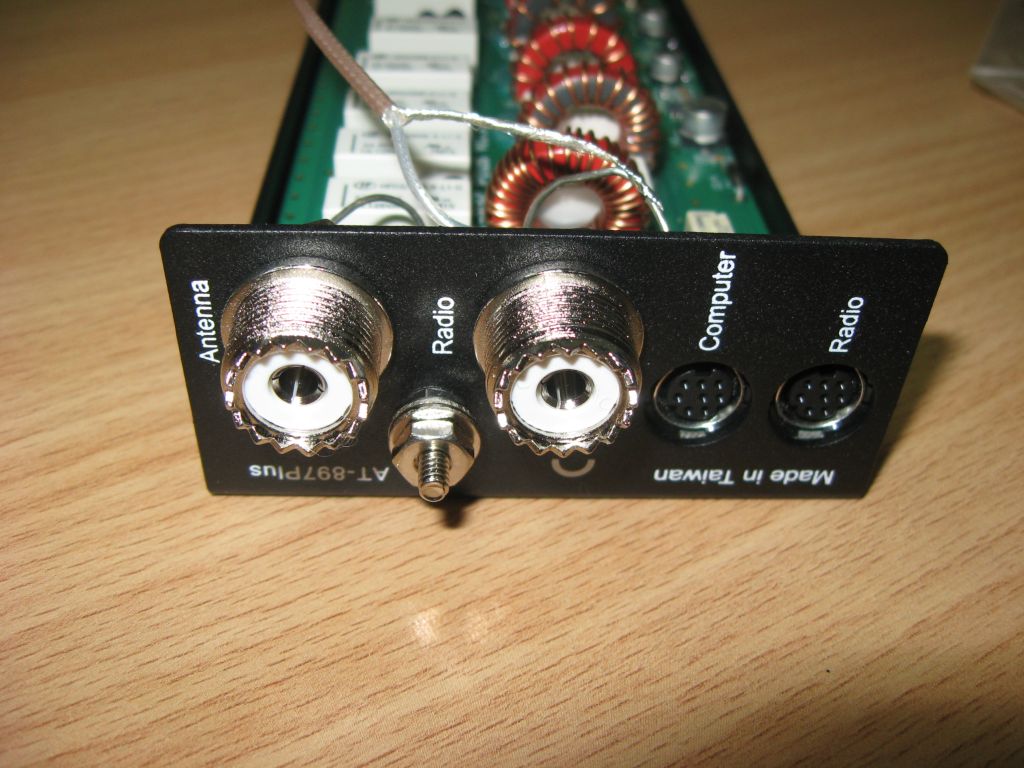

AT-897Plus берет на себя управление и обменивается информацией непосредственно через CAT порт FT-897, со скоростью 4800 бод. На задней панели имеется второй САТ порт, для того чтобы (при необходимости) можно было использовать другое оборудование.

AT-897Plus не нуждается в охлаждении  и не работает постоянно, питание используется только во время настройки антенны, так как использует реле с фиксацией, поэтому после настройки можно даже отключить питание от тюнера и продолжать работать в эфире, согласование будет сохранено.

Характеристики:

  • 200 ячеек памяти
  • Крепления на стороне FT Yaesu 897 с четырьмя (в комплекте) винтами M3-0.5x10
  • Диапазон 1.8 - 54 MHz
  • Мощность HF: 0.1 - 100 Watts
  • Имеет дополнительный CAT-порт для других устройств
  • Время настройки: 1 - 7 секунд, 4 типовое
  • Antenna impedance: 6 to 800 Ohms (Approximately up to 10:1 SWR)
  • Питание: 11 - 14 volts DC @ 300 ma при настройке
  • Питание через CAT-порт
  • Размеры: 29 x 8 x 4 см.
  • Weight: 2 pounds
  • В комплекте ВЧ и интерфейсный кабель для подключения к трансиверу



Документация (пока только на английском)
