Радиола "Ижевск"

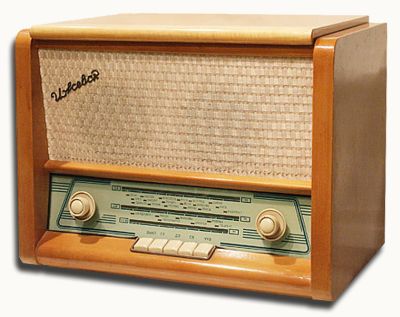

Сетевая настольная ламповая радиола "Ижевск" выпускалась Ижевским радиозаводом с 1961 года.

Радиола "Ижевск" создана на базе радиолы "Югдон" и практически совпадает с ней по электрической схеме и конструкции. Оформление новой радиолы консервативнее чем базовая модель. Акустическая система содержит два громкоговорителя типа 1ГД-5.

 Конструкция:

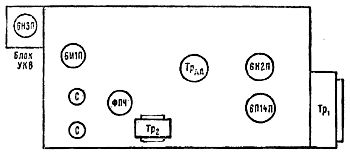

Расположение ламп и основных узлов па шасси радиолы "Ижевск".

Расположение ламп и основных узлов па шасси радиолы "Ижевск".

Габарит радиолы 315х470х350 мм, вес 15,5 кг.

Радиола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. УПЧ, для УКВ диапазона и преобразователь для остальных диапазонов на лампе 6И1П.
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
  4. Детектор тракта AM и предварительный УПЧ па лампе 6Н2П.
  5. Оконечный усилитель на лампе 6П14П.
  6. Выпрямитель на кенотроне 6Ц4П.

Детектором ЧМ тракта служат два диода Д2Е.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 415 кГц (2000 - 723 м);
  2. Средние волны: 520 - 1600 кГц (547 - 187 м);
  3. УКВ: 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для остальных 465 кГц.

Основные технические данные:

  • Чувствительность в диапазоне УКВ не хуже 30 мкВ, в остальных диапазонах 200 мкВ.
  • Избирательность в диапазоне УКВ при расстройке на ±250 кГц, а в остальных диапазонах при расстройке на ±10 кГц не хуже 26 дБ.
  • Частотная характеристика. Полоса пропускания при приеме радиостанций в диапазоне УКВ 150 - 5000 Гц, в остальных диапазонах 150 - 3500 кГц, при проигрывании грампластинок 150 - 5000 Гц.
  • Выходная мощность 0,5 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме - 30 Вт, при проигрывании пластинок 65 Вт.

Принципиальная схема:

Блок УКВ выполнен по типовой схеме. Перестройка по диапазону осуществляется изменением индуктивности контурных катушек.

Входшле цепи тракта AM выполнены па одиночных контурах. Связь с антенной индуктивная. В антенной цепи применен фильтр, настроенный на промежуточную частоту тракта AM. Гетеродин тракта AM выполнен по схеме с емкостной обратной связью с применением простейшей коммутации элементов контура гетеродина.

УПЧ трактов АМ/ЧМ выполнен на комбинированных фильтрах. Детекторы трактов АМ/ЧМ раздельные. Детектор тракта AM выполнен на триоде, включенном диодом, и является одновременно детектором сигнала и детектором АРУ. Детектор тракта ЧМ выполнен иа двух полупроводниковых диодах по схеме детектора отношений.

В сеточной цепи выходного каскада УНЧ включен регулятор тембра высших звуковых частот. Акустическая система включена в анод выходной лампы УНЧ через выходной трансформатор. Часть витков первичной обмотки выходного трансформатора используется как индуктивное сопротивление фильтра выпрямителя.

 Детали:

Выходной трансформатор имеет первичную обмотку из 75 + 2425 витков провода ПЭЛ 0,12, а вторичную из 48 витков провода ПЭЛ 0,64.

Трансформатор питания. Сетевая обмотка содержит 440+68+ 372 витков провода ПЭЛ 0,41 и ПЭЛ 0,31, повышающая - 1000 витков провода ПЭЛ 0,2, обмотка макала - 28 витков провода ПЭЛ 1,0.

Громкоговорители имеют звуковые катушки из 53 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).



Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 148 -149)
