Радиола "Волна"

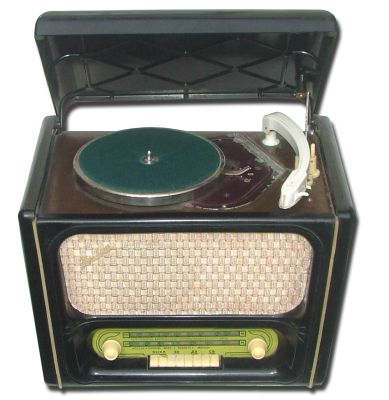

Радиола "Волна" выпускалась Ижевским радиозаводом с 1958 года.

Сетевая ламповая настольная радиола ''Волна'' построена на основе радиоприёмника ''Волна'', 1957 года выпуска, но схема и радиоприёмника и радиолы несколько изменена. Конструкция и футляр радиолы, тоже изменены. Корпус пластмассовый или деревянный.

Акустическая система состоит из громкоговорителя типа 1ГД-5. Электропроигрыватель имеет двигатель типа ДЛГ с двухскоростным приводом на 33 и 78 об/мин.

Конструкция:

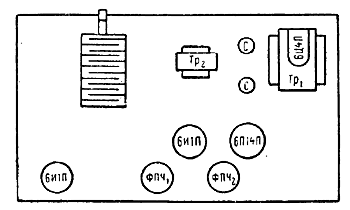

Расположение ламп и основных узлов па шасси радиолы "Волна".

 Расположение ламп и основных узлов па шасси радиолы "Волна".

Габарит радиолы 370х288х247 мм, вес 8 кг.

Радиола имеет следующие каскады:

  1. Преобразователь частоты на лампе 6И1П.
  2. УПЧ и предварительный УНЧ на лампе 6И1П.
  3. Оконечный усилитель на лампе 6П14П.
  4. Выпрямитель на кенотроне 6Ц4П.

 Диапазон принимаемых частот:

  • Длинные волны: 150 - 415 кГц (2000 - 723 м);
  • Средние волны: 520 - 1600 кГц (577 - 187 м).

Промежуточная частота 465 кГц.

Основные технические данные:

  • Выходная мощность: 0,5 Вт.
  • Чувствительность на всех диапазонах не хуже 400 мкВ.
  • Избирательность при расстройке на ±10 кГц на всех диапазонах не хуже 16 дБ.
  • Частотная характеристика: при приеме радиостанций на всех диапазонах и проигрывании грампластинок радиола воспроизводит 150 - 3500 Гц.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме - 30 Вт.

Принципиальная схема

На выходе применены одиночные контуры. Связь с антенной на диапазоне длинных воли индуктивно-емкостная, а на средних волнах индуктивная. В антенной цепи установлен фильтр, ослабляющий помехи с частотой, равной промежуточной. Гетеродин выполнен по схеме с емкостной обратной связью в цепи анода и простейшей коммутацией элементов контура.

Достаточное усиление тракта ПЧ обеспечивается применением в контурах фильтров ПЧ малых по величине емкостей контурных конденсаторов.

Детектор сигнала выполнен на полупроводниковом диоде но схеме последовательного диодного детектора.

УВЧ охвачен отрицательной обратной связью со вторичной обмотки выходного трансформатора на катод лампы предварительного усилителя.

Детали:

Выходной трансформатор. Первичная обмотка имеет 2 500 витков провода ПЭЛ 0,12, вторичная - 62 витка провода ПЭЛ 0,09.

Трансформатор питания. Сетевая обмотка содержит 954+698 витков провода ПЭЛ 0,31 и ПЭЛ 0,23 соответственно, анодная - 1250 витков провода ПЭЛ 0,23, обмотка накала - 52 витка провода ПЭЛ 0,93.

Громкоговоритель типа 1ГД-5 имеет звуковую катушку из 63 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).



Литература:

  1. Принципиальная схема радиолы "Волна"
  2. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 134 - 136).
