Магнитофон "Айдас" ("Эльфа-20")

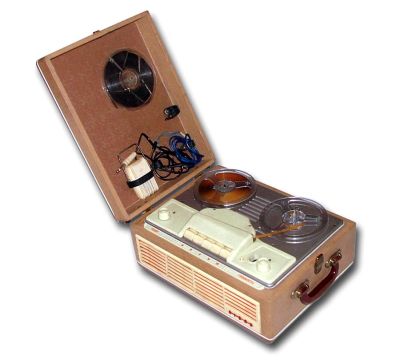

Настольный катушечный магнитофон "Айдас" выпускался Вильнюсским электротехническим заводом Эльфа с 1962 по 1966 год.

Айдас - в переводе с Литовского означает Эхо.

Магнитофон "Айдас" предназначен для двухдорожечной записи и воспроизведения на ферромагнитной ленте. Запись с микрофона, звукоснимателя, трансляционной линии. Переход с одной дорожки иа другую производится перестановкой и переворачиванием катушек. Предусмотрена двусторонняя ускоренная перемотка ленты. Управление клавишное.

Скорость движения ленты 19,05 см/сек. Время непрерывной записи и воспроизведения на каждой дорожке при емкости катушек 350 м 30 мин.

Конструкция

Магнитофон собран в деревянном ящике, удобном для переноски. Верхняя крышка съемная. Под ней находится плата лентопротяжного механизма, на верхней части которой расположены два подкатушника, блок магнитных головок, ручка включения питания и регулировки громкости (или уровня записи), ручка регулятора тембра, кнопки блокировки клавиши "Запись", индикатор уровня записи, клавишный механизм переключения рода работы. Блок головок закрыт защитной крышкой со щелью для заправки ленты.

Габариты 400х360х185 мм. Вес 12 кг.

Магнитофонная панель имеет следующие каскады:

  1. УНЧ1 на лампе 6Н2П.
  2. УНЧ2 на лампе 6Н1П.
  3. Генератор стирания и подмагничивания, оконечный усилитель НЧ на лампе 6П14П.
  4. Индикатор уровня записи на лампе 6Е1П.

Выпрямитель селеновый типа АВС-80-260.

Выпрямитель для питания накала первой лампы - 4-х диода ДГ-Ц21

Основные технические данные магнитофонной панели:

  • Чувствительность: не хуже 3 мВ при записи от микрофона.
  • Рабочий диапазон частот: 40 - 12000 Гц.
  • Относительный уровень шумов: не хуже -40 дБ.
  • Коэффициент нелинейных искажений: не более 3,0% на высокоомном выходе и не более 5% на эквиваленте громкоговорителя.
  • Выходная мощность: 1 Вт.

Питание

Питается магнитофон от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность не более 80 Вт.

Принципиальная схема

В магнитофоне применен универсальный усилитель, состоящий из предварительного усилителя, оконечного каскада, генератора тока подмагничивания и индикатора уровня записи. Предварительный усилитель выполнен на двух лампах Л1 и Л2; в режиме воспроизведения работают три, а режиме записи четыре каскада усиления. При записи универсальная головка подключается в анодную цепь правого триода лампы Л2 типа 6Н1П, а при воспроизведении в сеточную цепь левого триода лампы Л1 типа 6Н2П. Первая лампа Л1 работает как линейный усилитель напряжения. Выходной каскад усилителя выполнен на лампе Л3 типа 6П14П по однотактной ультралинейной схеме, которая дает малые нелинейные искажения, особенно на высоких частотах. Частотная коррекция усилителя при записи осуществляется цепочкой R14R15С10C11, а при воспроизведении - R16R17С12C13. Частотная характеристика может регулироваться конденсаторами С10 и С12. Генератор тока подмагничивания собран на лампе Л3 типа 6П14П по схеме с трансформаторной обратной связью. Ток подмагничивания может регулироваться конденсатором C4.

Оптический индикатор уровня записи собран на лампе типа 6Е1П. Потенциометром в цепи сетки этой лампы R31 можно регулировать чувствительность индикатора при настройке усилителя магнитофона. Питание анодных и сеточных цепей усилителя осуществляется полупроводниковым выпрямителем типа АВС-80-260.

Питание накала первой лампы предварительного усилителя производится через специальный выпрямитель на полупроводниковых диодах чипа ДГ-Ц21.

Параллельно нити накала лампы Л1 включен потенциометр, с помощью которого можно добиться минимального фона усилителя.

Лентопротяжный механизм

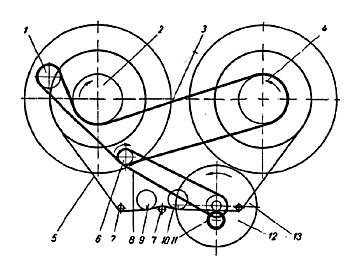

 Кинематическая схема лентопротяжного механизма магнитофона "Айдас"

Кинематическая схема лентопротяжного механизма магнитофона "Айдас":

1 - натяжной промежуточный ролик; 2 - левый узел; 3 - большой резиновый пассик; 4 - правый узел; 5 - лента; 6 - электродвигатель со шкивом; 7 - направляющие стойки; 8 - малый резиновый пассик; 9 - стирающая головка; 10 - универсальная головка; 11 - прижимный ролик; 12 - маховик ведущего узла; 13 - ведущий вал со шкивом.

Лентопротяжный механизм приводится в движение асинхронным однофазным конденсаторным двигателем типа КД-2. На оси двигателя насажен шкив с канавкой, который передает с помощью резинового пассика вращение на маховнк ведущего вала 13. С этого же шкива с помощью длинного второго резинового пассика 3 вращение передается на правый подкатушный узел и через промежуточный шкивок 1 на левый подкатушный узел 4.

При записи и воспроизведении ленту к ведущему шкиву прижимает обрезиненный ролик 11, а плоская пружина с фетровой накладкой прижимает ленту к левой направляющей стойке. В магнитофоне не предусмотрено специальных тормозных устройств, останавливающих правый и левый узлы. При нажатии клавиши "Стоп" остановка ленты осуществляется за счет стремления боковых узлов вращаться в противоположные стороны.

Правый и левый узлы имеют одинаковую конструкцию, за исключением расположения ведущего шкива относительно ведомого диска.

Боковой узел состоит из двух половинок: верхней половинки, являющейся ведомым (в правом узле) или ведущим (в левом узле) шкивом, и нижней. Верхняя и нижняя части связаны фрикционным сцеплением (фетровое кольцо). Прижимом верхней половинки к нижней происходит передача вращения катушки.

При ускоренной перемотке специальным рычагом создается дополнительный прижим на верхний шкив, сцепление увеличивается и происходит перемотка ленты вправо или влево.

Неисправности лентопротяжного механизма:

Одной из неисправностей механизма является обрыв или соскальзывание резиновых шейков со шкива. Для замены малого пассика лентопротяжный механизм вынимают из корпуса, пассик снимают со шкива двигателя и маховика и заменяют новым. Для замены большого пассика нужно предварительно снять маленький пассик, затем снять большой пассик со шкивов механизма и двигателя; поставить новый большой пассик, затем на шкив мотора надеть маленький.

Если лента не перематывается на катушку, следует подтянуть тросик при помощи регулировочного винта.

При неисправности боковых узлов возможны детонация, плохая подмотка и перемотка ленты. Для устранения этих неисправностей необходимо снять правый и левый узлы, разобрать их, прочистить поверхности шкивов и дисков, при необходимости заменить изношенную фетровую шайбу.

Увеличение детонации возможно также при ослаблении или поломке плоской пружины рычага прижимного ролика. Сломанную пружину следует заменить и отрегулировать узел прижимного ролика.

Детали:

Электродвигатель типа КД-2 асинхронный, однофазный, конденсаторный двигатель с короткозамкнутым ротором, питание от сети переменного тока частотой 50 Гц, напряжением 127 В, скорость вращения 1440 об/мин, мощность на валу 7 Вт.

Головка ГУ: число витков обмотки 2х1000 ПЭВ-2 0,05, индуктивность 1 Гн. Рабочий зазор 5 мк.

Головка ГС: число ветков обмотки 250 ПЭВ-2 0,15, индуктивность 5 мГн. Ширина переднего зазора обмотки 10 мк.

Катушка L1: обмотка I - 156 + 82 витков ПЭВ 0,23; обмотка II - 27 витков ПЭЛШО 0,23.

Трансформатор Tp1: обмотка I - 3000 витков ПЭЛ 0,12; обмотка II - 100 витков ПЭЛ 0,72.

Трансформатор Тр2: обмотка I - 980 витков провода ПЭЛ 0,33; обмотка II - 770 витков ПЭЛ 0,33; обмотка III - 575 витков ПЭЛ 0,33; обмотка IV - 190 витков ПЭЛ 0,16; обмотка V - 1170 витков ПЭЛ 0,23; обмотка VI - 31 виток ПЭЛ 0,86.



Литература:

  1. Гладышев Г.И. Магнитофоны. - Киев, "Наукова думка", 1969. - (стр.75 - 78)
  2. Принципиальная схема
  3. Инструкция по эксплуатации магнитофона.
  4. Описание магнитофона в журнале "Радио" №4, 1966 г.
  5. Описание в справочнике "Магнитофоны".
  6. Описание магнитофона в МРБ-745.
