Радиоприёмник "Октябрь"

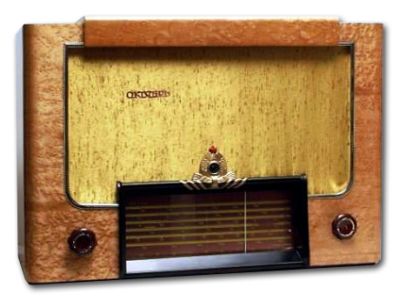

Настольный ламповый радиоприёмник первого класса "Октябрь" выпускался Ленинградским заводом металлоизделий с 1954 года.

Конструкция

Из особенностей конструкции можно отметить вращение переключателя диапазонов при помощи зубчатой передачи, дающей четырехкратный выигрыш в величине усилия. Для устранения шумов при переключении диапазонов применено устройство в виде добавочных контактов на фиксаторе переключателя П2а, замыкающих накоротко звуковые катушки громкоговорителей в моменты переключения.
Габарит приемника 600х410х330 мм, вес 20 кг.

 Приемник радиолы имеет следующие каскады:

  1. УВЧ па лампе 6К3.
  2. Преобразователь частоты на лампе 6А7.
  3. Первый каскад УПЧ на лампе 6К3.
  4. Второй каскад УПЧ, детектор и АРУ на лампе 6Б8С.
  5. Предварительный УНЧ и фазоинвсртор на лампе 6Н9C.
  6. Оконечный усилитель на двух лампах 6П6С.
  7. Оптический индикатор настройки на лампе 6Е5С.
  8. Выпрямитель на лампе 5Ц4С.



Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150 - 408 кГц (2000 - 735,3 м);
  2. Средние волны - СВ: 520 - 1600 кГц (577 - 187,5 м);
  3. Короткие волны - КВ I: 4,0 - 6,3 МГц (75,0 -47,6 м);
  4. Короткие волны - КВ II: 7,0 - 7,4 МГц (42,8 - 40,6 м);
  5. Короткие волны - КВ III: 9,2 - 10,0 МГц (32,6 - 30,0 м);
  6. Короткие волны - КВ IV: 11,5 - 12,1 МГц (26,0 - 24,8 м).

Промежуточная частота 465 кГц.



Основные технические данные:

Чувствительность во всех диапазонах не хуже: 50 мкВ.

Чувствительность с гнезд звукоснимателя: 0,2 В.

Избирательность. Ослабление чувствительности при расстройке на ±10 кГц не менее 60 дБ. Ослабление сигнала по зеркальному каналу более 60 дБ на длинных, более 50 дБ на средних и более 25 дБ на коротких волнах.

Частотная характеристика. Полоса пропускания всего тракта приемника обеспечивает воспроизведение частот 60 - 6500 Гц.

АРУ обеспечивает изменение напряжения на выходе не более чем на 4 дБ при изменении напряжения на входе на 60 дБ.

Выходная мощность приемника не менее 4 Вт.



Питание:

Приемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность при радиоприеме 85 Вт.



Принципиальная схема схема:

На длинных и средних волнах на входе приемника включаются двухкоатурные полосовые фильтры; связь с антенной индуктивно-емкостная. В коротковолновых диапазонах входная цепь состоит из одиночного контура, связанного с антенной индуктивно (в I диапазоне) и емкостно (в остальных растянутых диапазонах).

В усилителе высокой частоты применена параллельная схема питания. Анодной нагрузкой для лампы 6К3 в диапазонах длинных и средних волн служит резистор, а в коротковолновых диапазонах настроенные контуры. В катодную цепь лампы включен контур L13C21, ослабляющий за счет отрицательной обратной связи помехи от сигналов на частоте, близкой к промежуточной.

В усилителе промежуточной частоты применены трехконтурный и два двухконтурных полосовых фильтра; трехконтурный фильтр размещается в двух экранах (в одном - анодный контур, а в другом - промежуточный и сеточный контуры). Полосу пропускания трехконтурного и первого двухконтурного фильтров можно изменять путем переключения катушек связи между контурами. Витки связи расположены поверх пластмассовых каркасов, внутри которых находятся контурные катушки, заключенные в горшкообразные сердечники из карбонильного железа.

При воспроизведении грамзаписи для усиления низкой частоты используется дополнительно первая лампа приемника 6К3.

Регулировка тембра производится посредством изменения элементов переходной цепи между регулятором громкости и сеткой первой лампы усилителя низкой частоты. На схеме приемника приведена таблица, показывающая, как изменяется частотная характеристика при различных положениях переключателя тембра.

Дополнительное ослабление верхних звуковых частот при воспроизведении грамзаписи может быть произведено при помощи фильтра, состоящего из дросселя Др, и конденсатора С52, этот фильтр включается при продольном движении (от себя) ручки переключателя тембра.



Детали:

Выходной трансформатор. Первичная обмотка содержит 2x1200 витков провода ПЭЛ 0,15, вторичная - 38 витков провода ПЭЛ 1,35, обмотка для внешнего громкоговорителя и отрицательной обратной связи - 54 - 400 витков провода ПЭЛ 0,15. Сердечник собран из пластин УШ-19; толщина набора 28 мм.

Трансформатор питания. Сетевая обмотка содержит 2х(340+53) витка провода ПЭЛ 0,49, повышающая обмотка - 2х880 витков провода ПЭЛ 0,25, обмотка накала кенотрона - 17 витков провода ПЭЛ 0,8, обмотка накала ламп - 2х10 витков провода ПЭЛ 1,35. Сердечник собран из пластин УШ-30; толщина набора 45 мм.

Громкоговорители типа 5ГД-9. Звуковая катушка каждого громкоговорителя состоит из 2 витков провода ПЭЛ 0,18 (сопротивление постоянному току 3,5 Ом).



Литература.

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 086 - 089).
  2. Журнал Радио №8, 1954 год
  3. Принципиальная схема приемника.
