Радиостанция РБС (4-Р)

До войны радиостанции РБС и РБС-А выпускались заводом № 512 Наркомата боеприпасов в Московской области, а в годы войны - заводом № 564 НКБ в Новосибирске.

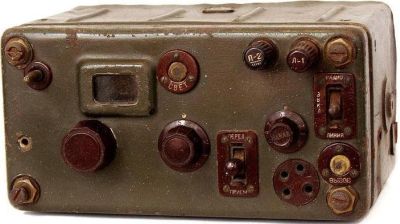

РБС (4-Р) - УКВ радиостанция, которая использовалась на начальном этапе Великой Отечественной войны.  Телефонная ультракоротковолновая радиостанция РБС (4-Р) применялась как стационарная и носимая. В ней предусмотрены тональный и телеграфные вызовы по радио. Можно было ее использовать и как телефонный аппарат. В основном эта радиостанция предназначалась для работы в батальонной радиосети. Диапазон рабочих частот приемопередатчика 33,25...40,5 МГц разделен на 58 фиксированных частот, через каждые 125 кГц.

Рабочий комплект радиостанции состоит из двух упаковок: приемопередатчика и ящика питания. Их можно объединить в одну для переноски на плечевом ремне. Приемопередатчик четырехламповый, собран по трансиверной схеме.

Задающий генератор передатчике построен по схеме с автотрансформаторной обратной связью. В приемнике этот каскад работает как сверхрегенератор. Выходной каскад передатчике собран по схеме с параллельным питанием анодной цепи.

При переходе на прием этот каскад выключается. Связь антенны с промежуточным контуров индуктивная. Модуляция осуществляется изменением напряжения на аноде и экранирующей сетке лампы (глубина модуляции не менее 90%). При нажатой специальной кнопке модулятор работает как тональный генератор, который обеспечивает тональный вызов или передачу телеграфных сигналов. Приемник трехламповый, сверхрегенеративный, с одним каскадом усиления высокой частоты.

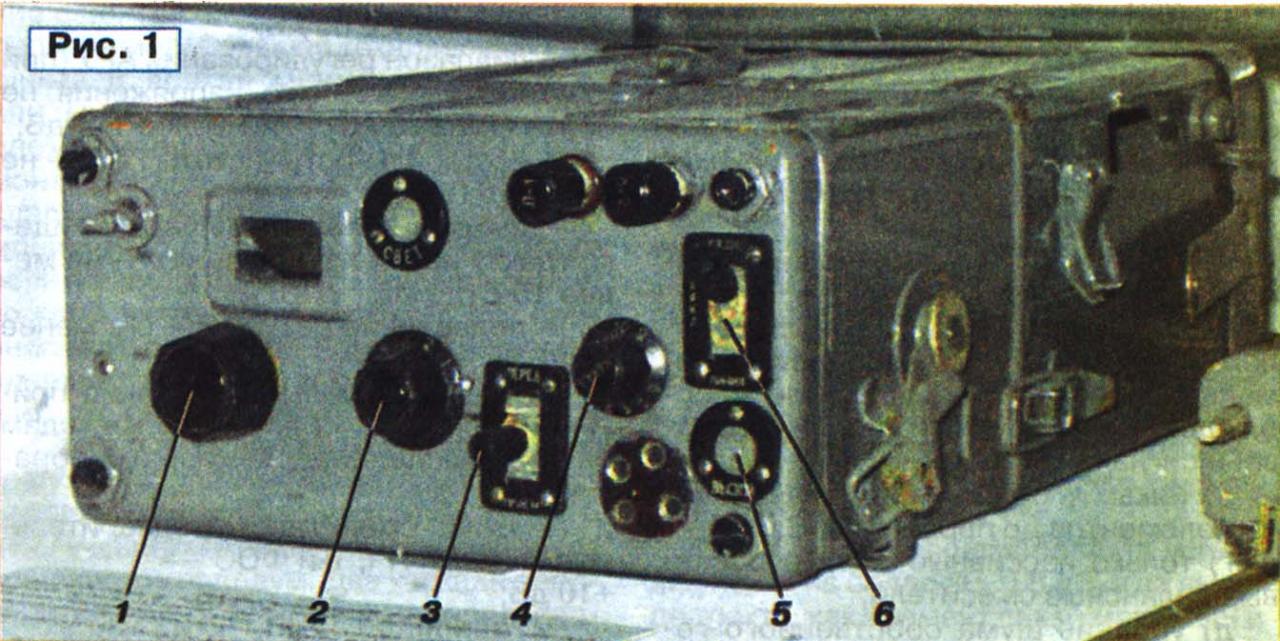

На лицевой панели приемопередатчик имеет следующие органы управления (рис. 1): 1 - рукоятка установки частоты приемопередатчика; 2 - рукоятка подстройки приемника; 3 - переключатель "прием-передача"; 4 - реостат накала; 5 - кнопка для передачи тонального вызова или телеграфных сигналов; 6 - переключатель рода работы ("радио - линия - выключено").

В качестве источников питания радиостанции применены два аккумулятора типа НКН-10, соединенных последовательно, и две сухие анодные батареи типа БАС-60 № 12 для питания цепей анода и экранирующих сеток. Емкость одного комплекта источников питания обеспечивает непрерывную работу на связь по накалу до 20 час, по анодной цепи до 36 час.

Радиостанция имеет штыревую антенну, состоящую из трех колен по 40 см каждое, c разветвленным пучком проводов в верхней части. Общая высота антенны 1,37 м. Противовесом служит гибкий провод длиной 1,43 м. В случае необходимости увеличить дальность действия применяют полуволновый вибратор (один или с рефлектором), питаемый через полуволновый фидер.

Варианты радиостанции:

  • Радиостанция РБС-А (второе название 4-РА - артиллерийская) отличается от радиостанции РБС (4-Р) тем, что имеет упаковку дополнительного питания с двумя последовательно соединенными батареями БАС-60, подключаемыми к основной упаковке питания радиостанции. Антенна составляется из четырех колен с разветвленным пучком проволок наверху. Дальность действия радиостанции 4-РА при работе с однотипной радиостанции до 6 км. Вес рабочего комплекта - около 16 кг.
  • Радиостанция РБС-1 имеет то же назначение, что и радиостанция РБС; выполнена в одной упаковке вместе с питанием, носится в брезентовой сумке на плечевом ремне. Вес действующего комплекта - не более 10 кг, а с дополнительной упаковкой питания - не более 16 кг.
  • Радиостанция РБС-2 выполнена в одной деревянной упаковке вместе с питанием. Приемопередатчик трехламповый, выполнен по трансиверной схеме. Переход с приема на передачу осуществляется нажатием клапана микротелефонной трубки. Вес - 10,4 кг; переносится одним бойцом в кожаной сумке на плечевом ремне.

Редакция выражает благодарность Военно-историческому музею артиллерии, инженерных войск и войск связи г. Санкт-Петербурга и лично заместителю начальника музея Злотникову Артуру Адольфовичу за помощь в организации фотосъемки экспонатов, а также Николаю Кашину (UX5EF) за предоставление описания радиостанции.

"Радио". - 2003. - №5. - С.51.



Литература:

  1. Принципиалььная схема радиостанции РБС (4-Р)
  2. Журнал Радио №5, 2003 год.
