Радиоприемник "БЛ-2"

Регенеративный одноламповый радиоприёмник типа "БЛ-2" выпускался Московским электротехническим трестом заводов слабого тока и Ленинградским телеграфным заводом, с апреля 1925 года.

 Наименование радиоприёмника расшифровывается как: Болтунова (фамилия конструктора) Любительский, 2 вариант. Первые выпуски приёмников именовались "Л.Б.2". Приёмник собран по регенеративной схеме, имеет 2 перестраиваемых в диапазоне 250-2500 метров контура (сложная схема). В зависимости от условий радиоприёма и необходимости мог быть использован только один контур (простая схема, анетнный вариометр заменяется конденсатором). Благо даря регулируемой обратной связи, с плавным подходом к порогу генерации, радиоприёмник может принимать местные радиовещательные станции, так и радиостанции, удалённые на 1000 и более километров.

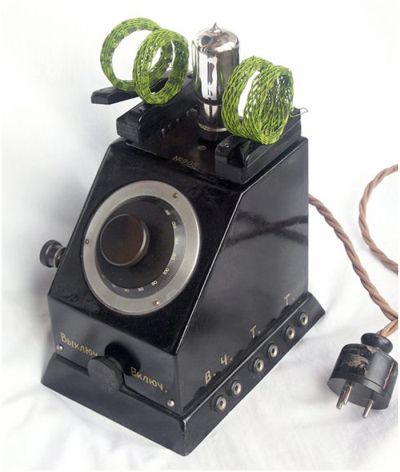

 Каркас, на котором смонтирована схема приемника, имеет высоту 175 мм., основание цоколя 195х145 мм. На верхней горизогнтальной полке находятся утопленные гнезда для лампы. По обоим концам полки расположены гнезда для включения вариометра. Схема приемника защищена металлической крышкой, в виде наклонного пюпитра, в котором сделано отверстие для вывода ручки конденсатора.

 Вес приемника около 8 фунтов (примерно 3,2 кг).

Для питания приёмника используется анодная, 60 В и накальная, 4 В батареи. Для экономии накальной батареи имеется реостат.

Литература:

1.  Описание в журнале "Радиолюбитель" №13, 1925 год.
