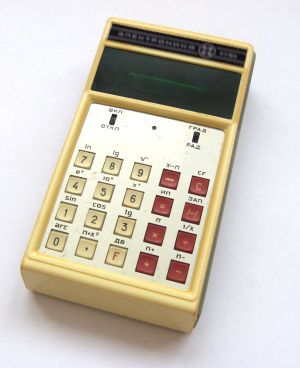

Электроника "Б3-18а"В конце 1975 года в Советском Союзе был создан первый инженерный микрокалькулятор "Электроника Б3-18". Как писал по этому поводу журнал "Наука и Жизнь" (№10, 1976 год) в статье "Фантастическая электроника": "этот калькулятор перешел Рубикон арифметики, его математическое образование шагнуло в тригонометрию и алгебру. "Электроника Б3-18" умеет мгновенно возводить в квадрат и извлекать квадратный корень, в два приема возводить в любую степень в пределах восьми разрядов, вычислять обратные величины, вычислять логарифмы и антилогарифмы, тригонометрические функции...", "когда видишь, как машина, которая только что мгновенно складывала огромные числа, тратит несколько секунд, чтобы выполнить какую-либо алгебраическую или тригонометрическую операцию, невольно задумываешься о той большой работе, которая идет внутри маленькой коробочки, прежде чем на ее индикаторе засветится результат".

И действительно, была проделана огромная работа. В единый кристалл размером 5х5,2 мм удалось интегрировать 45000 транзисторов, резисторов, конденсаторов и проводников, то есть полсотни телевизоров того времени разместили на одной клеточке арифметической тетради! Впервые в микрокалькуляторе "Электроника Б3-18" была применена клавиша префиксной функции F. Однако и цена устройства оказалась немалой - 220 рублей (для примера, инженер после окончания института в те времена получал 120 рублей в месяц).

Технические характеристики

БИС - К145ИП7П - Управляющая микросхема (процессор);

Дисплей: вакуумный, люминесцентный, содержит 8 числовых разрядов, зелёный цвет обеспечен плёнкой экрана;

Клавиатура: 20 клавиш, 2 переключателя (питание и единицы измерения углов град/рад);

Питание: от аккумуляторов типа Д-0,55С 4 шт или от внешнего БП.

Аккумуляторы работоспособны в любом положении, не нуждаются в обслуживании, так как полностью герметичны. Заряд аккумуляторов можно производить, не извлекая их из приборов. Конструкция обеспечивает высокую ударо- и вибропрочность.



Сразу после выпуска модели "Электроника Б3-18" появилась модель "Электроника Б3-18А", не имевшая никаких принципиальных отличий от предшественницы, сразу же снятой с производства. Осталась прежней и цена калькулятора - 220 рублей. Чтобы сделать вычислитель доступным для массовых слоев населения, было принято решение на базе микрокалькулятора "Электроника Б3-18А" разработать более дешевую модель. Для этого советские инженеры пошли по самому легкому пути. Они взяли и убрали с устройства клавишу префиксной функции F. Калькулятор превратился в обычный, недорогой, получил название "Электроника Б3-25А", и только разработчики и ремонтники калькуляторов знали тайну его переделки.

Модификации

Известно 3 модификации калькулятора: Б3-18, Б3-18А, Б3-18М (выпускался позже как Электроника МК-18М) - они различались габаритами и дизайном.

Фотоальбом
