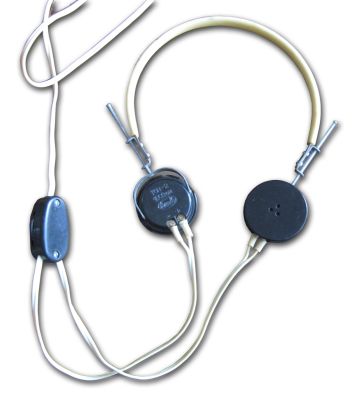

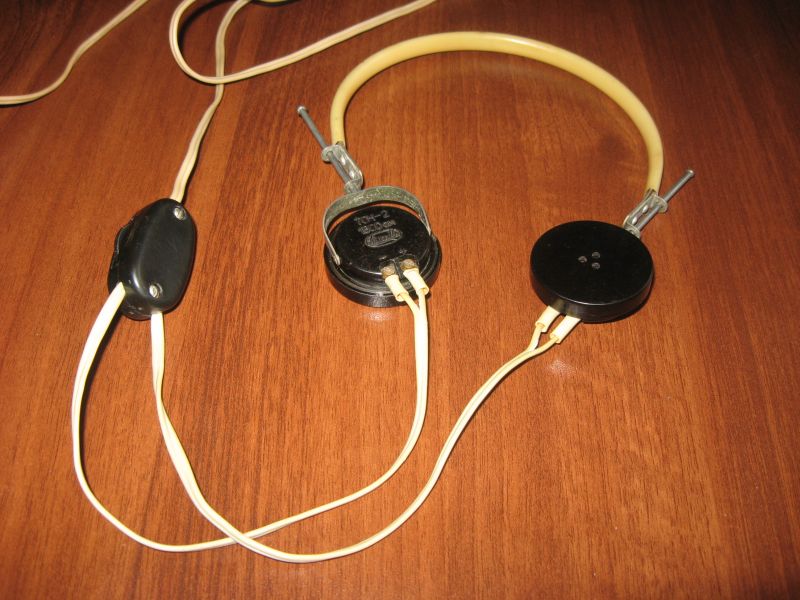

Головные телефоны ТОН-2Выпускались с 1961 года заводом "Октава"

Телефон головной электромагнитный предназначен для использования в низковольтной радиотрансляционной сети напряжением до 30В.

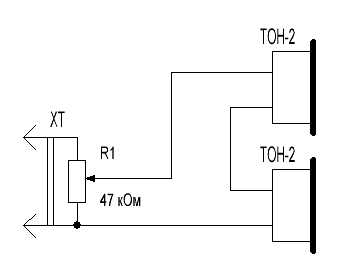

Схема головных телефонов ТОН-2

 В телефонах используются электромагнитных капсюли ТОН-2, сопротивлением 1600 Ом.

Технические характеристики.

Диапазон частот от 300 до 3000 Гц

Модуль полного электрического сопротивления одного телефона на частоте 1000 Гц, Ом, - не менее 6000

Масса не более 185 г.

Альбом фотогалереи



john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

В настоящее время заводом "Октава" производятся модифицированные головные телефоны ТОН-2М

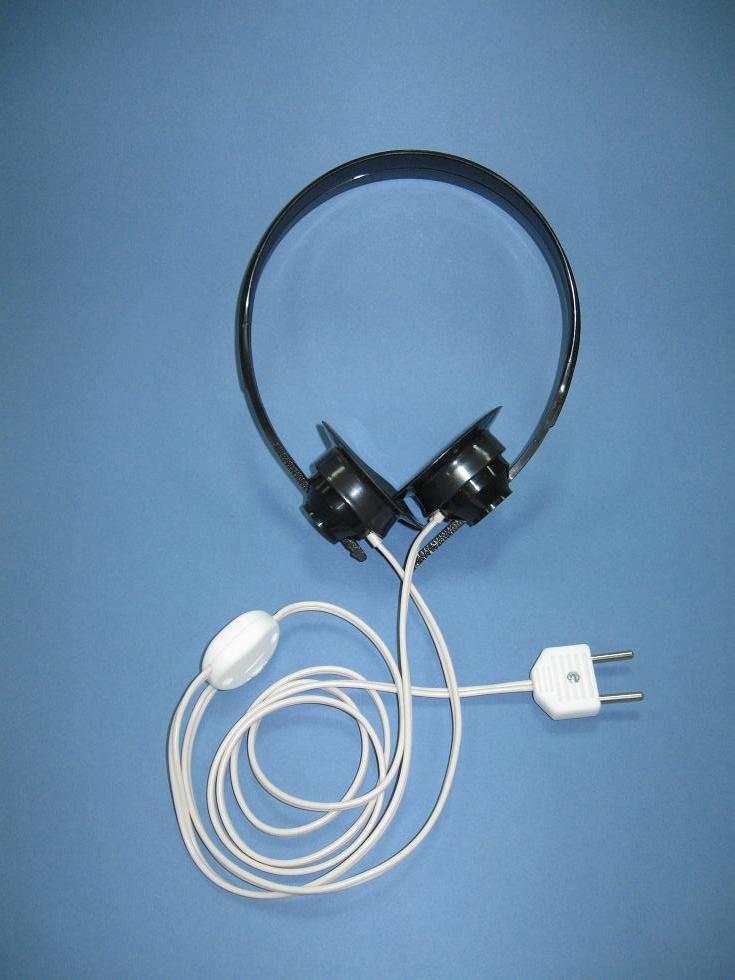

Головные телефоны ТОН-2М

ТОН-2М – телефон головной электромагнитный предназначен для использования в низковольтной радиотрансляционной сети напряжением до 30В. Гарнитуры ТОН-2М надежные, долговечные, не имеют аналогов в современных условиях.

Головной телефон ТОН-2М выпускается на основе сертифицированной системы менеджмента качества, соответствующей требованиям ГОСТ Р ИСО 9001-2001, СРПП ВТ, ГОСТ РВ 15.002-2003.

Области применения

для прослушивания радиопередач в больницах.

Технические характеристики

Средняя отдача одного телефона в диапазоне частот 300-3000 Гц, Па не менее 4
Модуль полного электрического сопротивления одного телефона на частоте 1000 Гц, Ом, не менее 6000
Масса, г не более 175 г
Гарантийный срок эксплуатации 1 год

 Подробнее на официальном сайте завода "Октава"

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Восстановление головных телефонов ТОН-2 (год выпуска - ориентировочно начало 70-х)

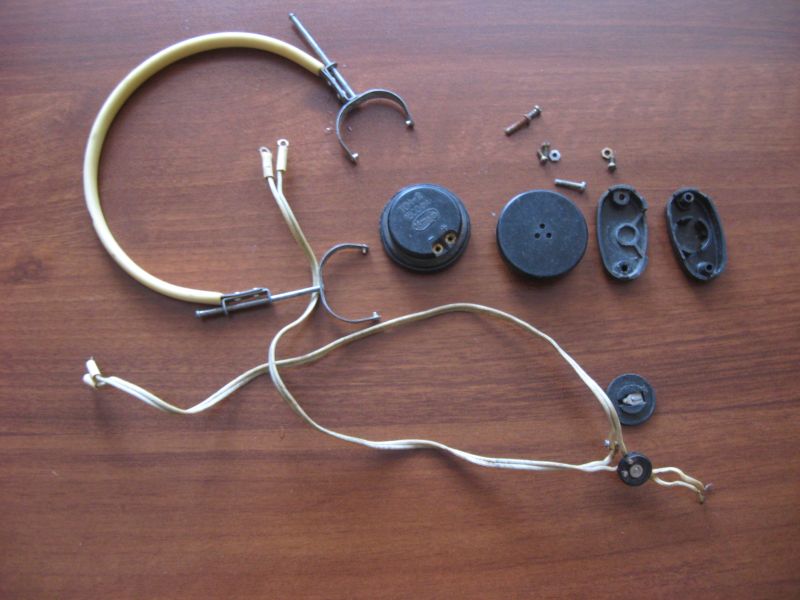

Попали они ко мне в полностью неисправном состоянии, вот так они выглядели после полной разборки:

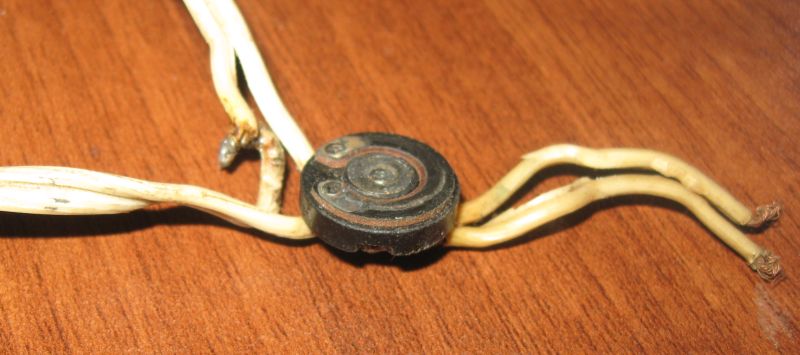

Сами капсюли оказались исправны, а вот переменный резистор выгоревший, да еще и распаян неправильно:

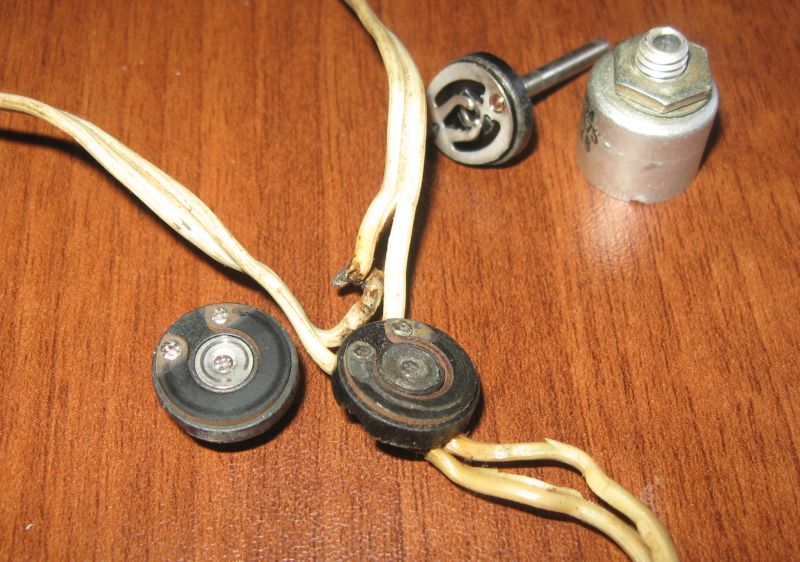

Для замены пришлось разобрать резистор СП-04 33кОм.

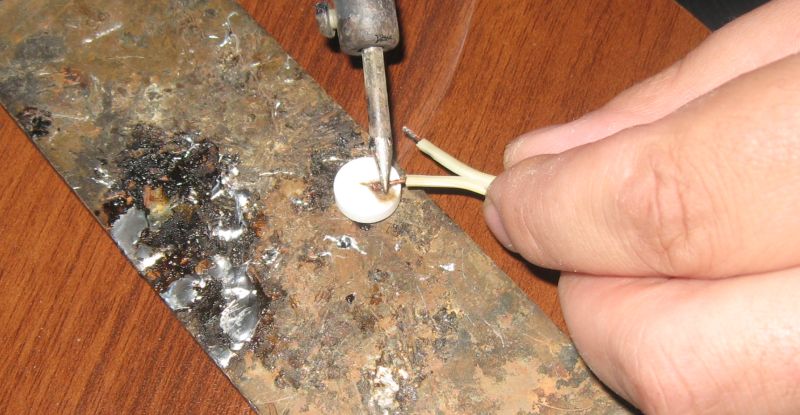

Провода от резистора к телефонам решил оставить родные, правда годы берут свое, и поэтому пришлось "подлечить" их аспирином, чтобы залудить Happy

А вот провод от резистора до вилки пришлось подыскивать более-менее похожий:

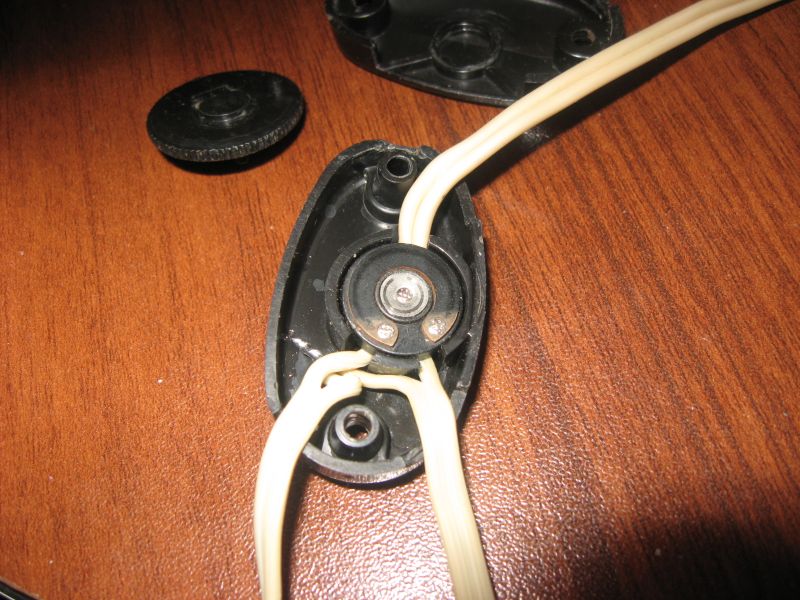

Вот что получилось в итоге:



john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

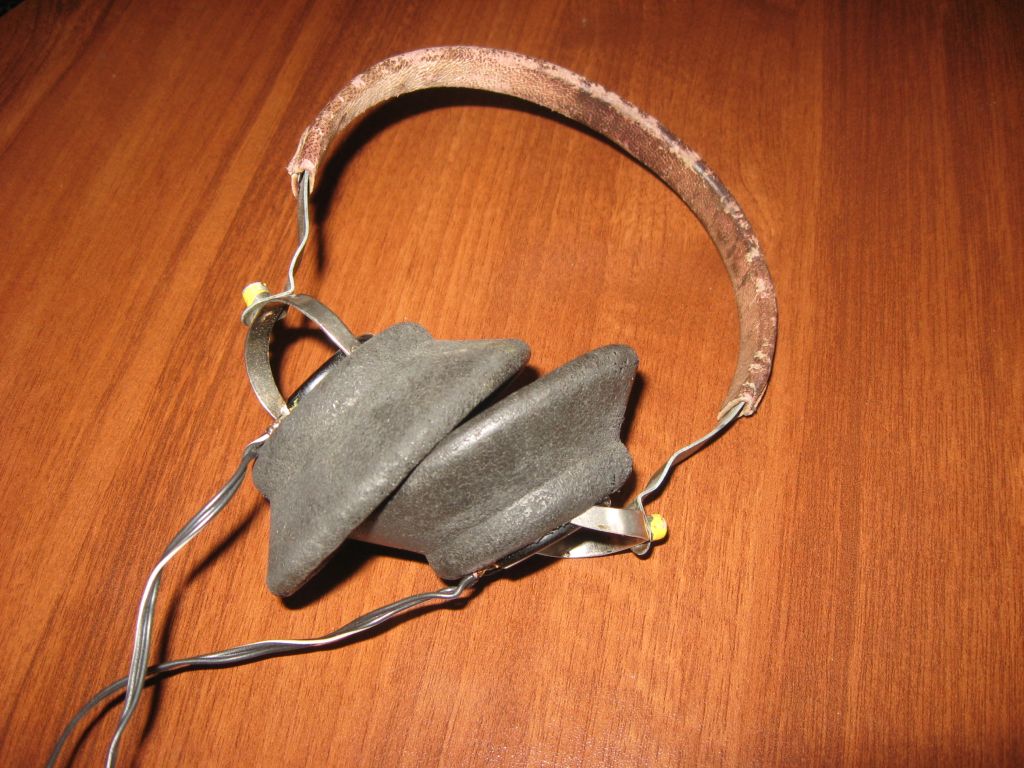

Наушники собранные из двух или даже трех (точно непомню) разных головных телефонов, в основе армейские ТА-56

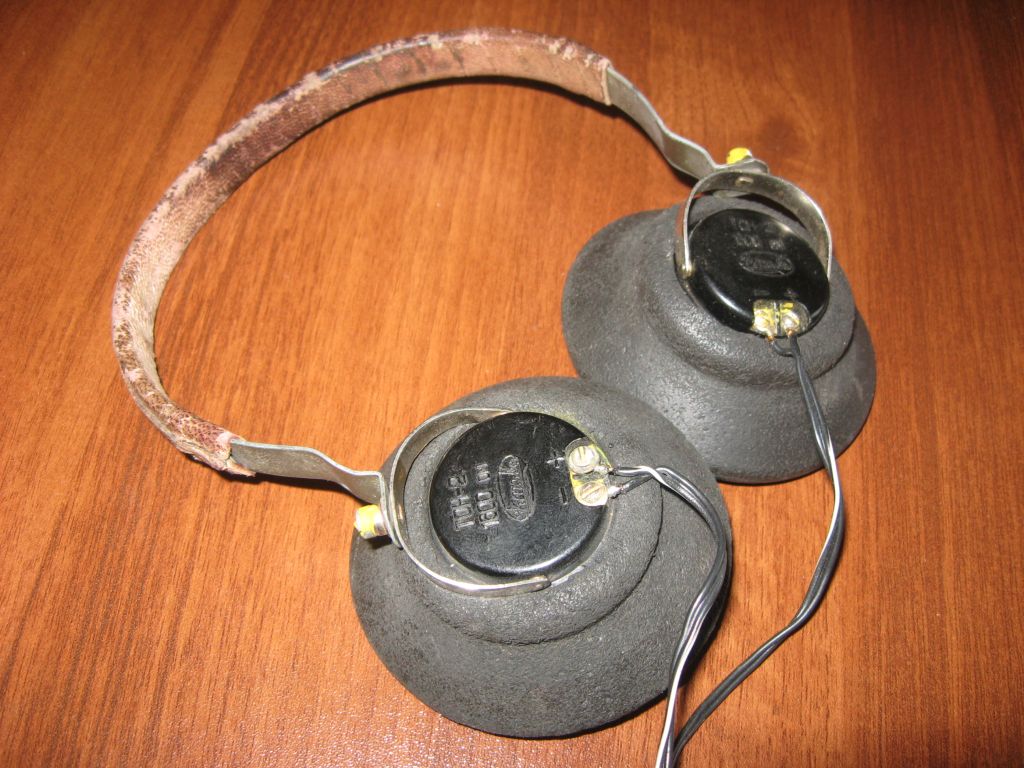

ТОН-2 гибрид

ТОН-2 гибрид
