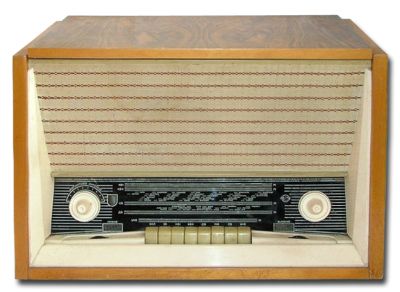

Радиола "Латвия-М"

Сетевая ламповая радиола 1-го класса "Латвия-М" (РН-59) серийно выпускалась Рижским государственным электротехническим завод ВЭФ с начала 1964 года.

Радиола ''Латвия-М'' является модернизацией радиолы ''Латвия''. В новой радиоле было изменено офрмление футляра и его передней панели, установлено новое трёхскоростное ЭПУ. Радиола "Латвия-М" представляет собой семиламповый приемник, собранный вместе с универсальным электропроигрывателем, и имеет некоторые отличия в принципиальной схеме (оконечный усилитель низкой частоты) и более суженный диапазон принимаемых волн (УКВ) в сравнении с радиолой "Латвия".

Проигрывающее устройство имеет привод на три скорости: 33, 45 и 78 об/мин с полуавтоматическим включением и автоматическим выключением проигрывателя.

Акустическая система состоит из четырех громкоговорителей, обеспечивающих воспроизведение широкой полосы звуковых частот.

Приемник радиолы имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П или ЕСН-81.
  3. УПЧ для всех диапазонов на лампе 6К4П.
  4. Детектор на лампе 6Х2П.
  5. Предварительный УНЧ на лампе 6Ж1П.
  6. Оконечный усилитель мощности на лампе 6П14П или EL-84.
  7. Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150 - 408 кГц (2000 - 735,3 м);
  2. Средние волны - СВ: 520 - 1600 кГц (577 - 187,5 м);
  3. Короткие волны - КВ1: 9,36 -12,1 МГц (32,0 -27,7 м);
  4. Короткие волны - КВ2: 3,95 - 7,4 МГц (75,9 - 40,5 м);
  5. УКВ: 65,8 - 73 МГц (4,56 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для остальных диапазонов 465 кГц.

Основные технические данные:

Чувствительность при работе радиолы с наружной антенной в диапазонах длинных и средних волн не хуже 150 мкВ, в диапазонах коротких волн не хуже 200 мкВ, в УКВ диапазоне не хуже 20 мкВ, при работе с внутренней магнитной антенной в диапазонах длинных и средних волн не хуже 3 мв/в.

Избирательность в диапазоне УКВ при расстройке на +-250 кГц не менее 26 дБ, в остальных диапазонах при расстройке на +-10 кГц не менее 46 дБ.

Частотная характеристика. При приеме радиостанций радиола воспроизводит полосу частот в диапазоне УКВ 80 - 10000 Гц, в остальных диапазонах 80 - 4000 гц, при проигрывании грампластинок 80 - 7000 Гц.

Выходная мощность - 1,5 Вт.

Питание:

Приемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность при радиоприеме 60 Вт, при проигрывании грампластинок 75 Вт.

Принципиальная схема схема.

Для снижения помех на частотах, близких к промежуточной, в антенной и сеточной цепях лампы 6И1П поставлены фильтры-пробки.

В анодной цепи преобразователя включен фильтр сосредоточенной селекции. Для низкой ПЧ фильтр четырехконтурный, для высокой ПЧ - трехконтурный, который при работе на всех диапазонах, кроме УКВ, выключается закорачиванием среднего контура. Связь между контурами, расположенными в различных экранах, осуществляется через витки связи.

Детектор ЧМ собран по схеме дробного детектора с питанием накала от отдельной обмотки силового трансформатора для уменьшения фона и регулируемой балансировкой для максимального подавления паразитной амплитудной модуляции.

Экранирующая сетка лампы 6П14П питается от отвода первично обмотки трансформатора высоких частот. Со вторичных обмоток выходных трансформаторов на сетку лампы 6П14П через частотнозависимую цепочку подана отрицательная обратная связь по низким и высоким частотам. В цепи обратной связи включены регуляторы тембра высоких и низких частот.

Детали:

Выходные трансформаторы: Трансформатор Тр2: первичная обмотка содержит 2000 витков провода ПЭЛ 0,12 (сопротивление постоянному току 180 Ом), вторичная обмотка - имеет 33 витка провода ПЭЛ 0,51 (сопротивление 0,26 Ом). Трансформатор Тр3 имеет первичную обмотку 95+2900 витков провода ПЭЛ 0,12 (сопротивление постоянному току 460 Ом); вторичная обмотка состоит из 50 витков провода ПЭЛ 0,8 (сопротивление постоянному току 0,23 Ом).

Трансформатор питания: Сетевая обмотка содержит 2(834-542) витков провода ПЭЛ 0,31, повышающая обмотка - 1 290 витков провода ПЭЛ 0,2, накальные - 35 и 34 витка провода соответственно ПЭЛ 1,0 и ПЭЛ 0,41.

Громкоговорители Гр1 и Гр2 типа 1ГД-2 ВЭФ (звуковая катушка - 56 витков провода ПЭЛ 0,1, сопротивление постоянному току 5,5 Ом), Гр3 и Гр4 - 2ГД-8 ВЭФ (звуковая катушка - 58 витков провода ПЭЛ 0,16, сопротивление постоянному току 3,4 Ом).

Расположение ламп и деталей на шасси радиолы "Латвия-М"

Расположение ламп и деталей на шасси радиолы "Латвия-М"



Габарит радиолы 590х420х360 мм, вес 20,5 кг.

Литература:

  1. Принципиальная схема радиолы "Латвия-М"
  2. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - стр. 160 - 163.
  3. Инструкция по эксплуатации 1964 года
