Евгений Комиссаров, г. Москва

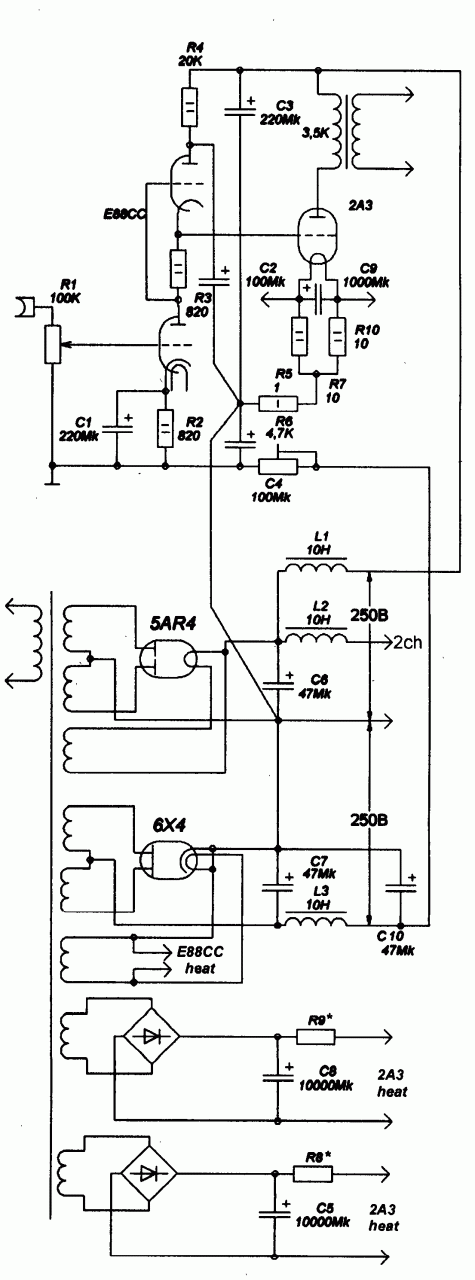

Объективные плюсы такого схемного решения:

1. Выходная лампа работает с фиксированным смещением.

2. Сетка выходной лампы раскачивается катодным повторителем и находится в петле местной ОС, что позволяет получить необычно высокую для 2АЗ мощность и обеспечить очень плавный и мягкий переход в режим сеточного тока и далее в ограничение.

Недостатком является то, что истинная "земля" принимается за виртуальную. Решается с помощью входного трансформатора.

Чтобы заставить усилитель хорошо звучать, надо прежде всего позаботиться о максимально возможном качестве применяемых компонентов, тем более что в этой схеме их совсем немного.

Приведенная схема довольно формальна и оставляет большую свободу для творчества, пробуйте сами!

Итак, о лампах. Что же можно применить? Выбор довольно большой. На выход это 2А3, 6B4G, AD1, 6С4С, 2С4С, кроме того, есть подходящие лампы с косвенным накалом, в том числе и пентоды в триодном включении.

Да, тут надо сказать о катодных цепях прямонакальных ламп. Я рекомендую питать накал выпрямленным и отфильтрованным напряжением, выпрямитель должен быть собран на "быстрых" диодах, зашунтированных слюдяными конденсаторами по 1000 пФ. Шоттки шунтировать не надо.

Входная лампа - 6Н23П, 6Н1П, 6922, Е88СС, Е188СС.

Кенотроны - 5Ц3С и 6Ц4П (6Ц5С).

О пассивных элементах.

Основополагающее влияние на звук окажут конденсаторы питания. Если есть возможность, поставьте ВО WKZ, нет - попробуйте бумагу в масле (если МБГ..., - не забудьте вынуть из стального корпуса).

Номиналы: на входном каскаде достаточно 68-100 мкФ, а вот на выходном меньше 150 мкФ не рекомендую.

Катодный конденсатор должен быть того же типа, что и конденсатор в питании.

Блоки питания с кенотронным выпрямлением и однозвенными CLC фильтрами (хотя в «нижнем» можно применить и CRC, но с первым звук будет лучше).

Смещение выходной лампы задается значениями резисторов 20 кОм (R4) и переменным 4,7 кОм (R6).

Надо помнить, что напряжение земля-анод "верхней" 6Н23П должно быть около 400 В, ток при этом составит 4...5 мА, напряжение на сетке выходной лампы 204 В.

При первом запуске рекомендую позаботиться о том, чтобы выходную лампу заведомо "прикрыть". Выходной каскад работает с нагрузкой 2,5 ... 3,5 кОм при токе 50 мА, напряжение катод-сетка около -45 В, плюс-минус параметры конкретной лампы. Точная регулировка тока покоя 2АЗ (50 мА) осуществляется переменным резистором. Контролируется по падению напряжения на резисторе 1 Ом (R5).

Выходной трансформатор.

Выбор широк, в порядке убывания: Tamura, Tango (ISO Corp.), Sowther, AudioNote, Lundahl... He экономьте, приобретите хорошие трансы, они не пропадут, а вы не пожалеете.

Схема весьма рекомендована для тех случаев, когда достаточно 5-7 Вт выходной мощности.



От редакции. Для самостоятельного изготовления выходного трансформатора годятся магнитопроводы от Ш25*40 до ШЛ25*50 с большим окном, т.е. 25*62,5. Можно и немного побольше, меньше - нет, и никаких ТВЗ. Можно из болгарских стоек 100 ваттных - там можно подобрать неплохое железо. Короче говоря, нужно размер, как у 160-200 ваттного силовика. Для подобных трансов первичная обмотка дожна содержать около 3000 витков ±200. Если сердечник побольше, витков поменьше и наоборот. Самый большой секрет, это то, что практически все однотактные трансформаторы имеют 2600-3400 витков.

Вторичная обмотка - под нагрузку. Вот один из вариантов: 3к5/ 4-8 на ШЛ25*40. Первичка: (все последовательно) 305+610+1220+610+305/0.335, вторичка 75+150+150+75/0.71; коммутация на 4 Ома 150//150//(75+75), на 8 Ом (150+75)// (150+75).

Если нужно, вторичную можно пересчитать под другую нагрузку простым масштабированием витков и провода. Межобмоточная изоляция - два слоя кабельной бумаги 0,08 мм, межслойная изоляция - 1 слой конденсаторной 0,02 мм. Толщина немагнитной прокладки подбирается экспериментально по максимуму индуктивности под током подмагничивания. Ориентировочно она составляет 0,15 мм. Индуктивность должна получиться порядка 17-20 Гн.

"Радиохобби". 2003. - № 5. - С. 53.
