Радиола "Сакта"

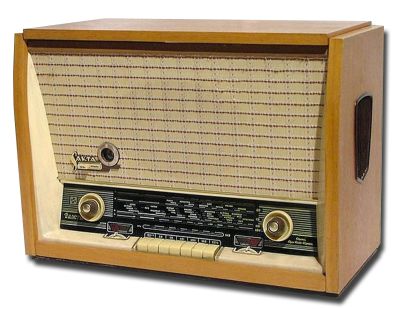

Радиола "Сакта" выпускалась Рижским радиозаводом им. А.С.Попова с 1959 года.

Сакта - большая брошь, принадлежность латышского женского национального костюма.

Радиола представляет собой семиламповый приемник с универсальным проигрывателем. Проигрыватель радиолы имеет три скорости: 33, 45 и 78 об/мин; звукосниматель пьезокерамический. Приемник имеет внутренний УКВ диполь. Переключатель рода работ - клавишный.

 Акустическая система радиолы состоит из трех громкоговорителей: двух боковых эллиптических громкоговорителей типа 1ГД-9 и одного фронтального громкоговорителя типа 5ГД-1 РРЗ.

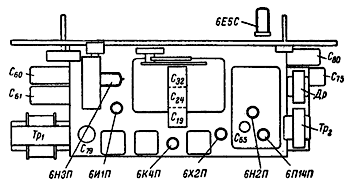

Расположение ламп и основных деталей радиолы "Сакта".

Расположение ламп и основных деталей радиолы "Сакта".

Габарит радиолы 576х414х321 мм, вес 17,5 кг.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П;
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П;
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П;
  4. Комбинированный детектор на лампе 6Х2П;
  5. Предварительный двухкаскадный УНЧ на лампе 6Н2П;
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки 6Е5С.

Кроме того, в дробном детекторе ЧМ сигналов используются два диода Д2Е. Выпрямитель селеновый типа АВС-80-260 (работает по двухполупериодной мостовой схеме).

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 415 кГц (2000 - 723,0 м);
  2. Средние волны: 520 - 1600 кГц (578,0 - 187,5 м);
  3. Короткие волны I: 3,95 - 7,5 МГц (76,0 - 40,0 м);
  4. Короткие волны II: 9,0 - 12,1 МГц (33,3 - 24,8 м);
  5. УКВ: 64,5 - 73,0 МГц (4,65 - 4,11 м).

Промежуточная частота для АМ - 465 кГц, для ЧМ - 8,4 МГц.

Основные технические данные:

Чувствительность в диапазонах длинных, средних и коротких волн 100 мкВ, в диапазоне УКВ 15 мкВ.

Избирательность.  Ослабление чувствительности при расстройке на +-10 кГц на длинных, средних и коротких волнах не хуже 40 дБ при узкой полосе и не хуже 24 дБ при широкой полосе; ослабление чувствительности в УКВ диапазоне при расстройке на +-250 кГц в крайних положениях регулятора полосы пропускания (совмещен с регулятором тембра) не хуже 30 дБ ("Широкая полоса") и 40 дБ ("Узкая полоса").

Избирательность по зеркальному каналу в диапазоне ДВ 56 дБ, СВ 50 дБ, KBI 18 дБ, KBII 17 дБ и УКВ 26 дБ.

Частотная характеристика. Полоса воспроизводимых звуковых частот в УКВ диапазоне лежит в пределах 80 - 10000 Гц, в остальных диапазонах 80 - 5000 Гц, при проигрывании грампластинок (через адаптерный вход) 100 - 7000 Гц.

Регулировка тембра на крайних частотах +-10 дБ.

Уровень фона - 50 дБ.

Выходная мощность: 2 Вт, максимальная - 4 Вт.

Питание: Приемник радиолы рассчитан на питание от сети переменного тока напряжением 127 или 220 В и потребляет при радиоприеме 50 Вт, при проигрывании грампластинок 60 Вт.

Электрическая схема

Принципиальная схема радиолы: входные цепи диапазонов KBI и KBII выполнены на одиночных контурах с индуктивной связью с антенной. Антенный фильтр-пробка включается только в диапазоне длинных воли. В диапазонах длинных и средних волн на входе включаются двойные преселекторы, которые обеспечивают широкую полосу пропускания, крутые спады частотной характеристики и относительную независимость ширины полосы пропускания при перестройке по диапазону (особенно в диапазоне длинных волн).

Гетеродин выполнен по обычной схеме с индуктивной обратной связью. Нагрузкой гептодной части лампы гетеродина является комбинированный трехконтурный полосовой фильтр ПЧ трактов AM и ЧМ. Связь между вторым и третьим контурами фильтра тракта AM плавно изменяется. При работе тракта AM контуры ПЧ тракта ЧМ в трехконтурном фильтре отключены. В анодную цепь лампы 6К4П включен второй комбинированный полосовой фильтр ПЧ трактов AM и ЧМ.

Детектор тракта ЧМ выполнен по схеме детектора отношений на полупроводниковых диодах. Детектор сигнала тракта AM выполнен по схеме параллельного детектора, а детектор АРУ - по схеме последовательного детектора. Напряжение задержки системы АРУ снимается с "минусового" сопротивления выпрямителя.

Оптический индикатор настройки включен в общую цепь нагрузки детектора сигнала AM и детектора ЧМ.

Регулятор громкости включен на входе УНЧ и его переменный резистор имеет два отвода для подключения корректирующих цепочек тонкомпенсации.

В анодную цепь первого каскада предварительного УНЧ включены регуляторы тона высших и низших звуковых частот и тонрегистр на два положения ("Речь" и "Музыка"). Выходной трансформатор включен по ультралинейной схеме. Со вторичной обмотки выходного трансформатора подается напряжение обратной связи на катод первого каскада УНЧ и на сетку второго каскада. Громкоговорители высших звуковых частот включены во вторичную обмотку выходного трансформатора последовательно с емкостью, ослабляющей низкие частоты.

Во втором звене фильтра питания радиолы применен П-образный фильтр с дросселем, намотанным и включенным по специальной схеме, который сильно ослабляет пульсации в цепи питания постоянного напряжения.

Примечание:

На вход УКВ блока к крайним гнездам катушки связи L1, подключена внутренняя антенна-диполь, которая в ранних выпусках приемника радиолы могла использоваться в качестве суррогатной антенны и на других диапазонах. В более поздних выпусках приемника такой возможности нет и средний вывод катушки L1, не соединен с гнездом "А", а заземлен. Кроме того, в более поздних выпусках приемника катушки входных контуров L11 и L13, включены не последовательно, а параллельно и последовательно с сопротивлением R18 включена катушка L40.

В переключателе тембра П2 положение "а" соответствует широкой полосе (музыка), а положение "б" - узкой полосе (речь).

Гнездо, выведенное от сопротивления R10 и конденсатора С40 используется при регулировке приемника радиолы в заводских условиях. Сопротивление потенциометра R38 (регулятор громкости) - 470 кОм.

Радиолу выпускали в 2 вариантах оформления, с закруглёнными углами футляра или спрямлёнными. В радиоле, впервые в ламповой технике применён печатный монтаж.

В радиоле ''Сакта'' заложена возможно случайно, а возможно и специально, маленькая идеологическая хитрость. При нажатии клавиш диапазонов КВ-1 и КВ-2 одновременно - включался диапазон 19 м.

Детали:

Выходной трансформатор. Первичная обмотка имеет 650+2250 витков провода ПЭЛ 0,15 (сопротивление 80+240 Ом), вторичная обмотка - 80 витков провода ПЭЛ 0,64 (сопротивление 0,5 Ом).

Трансформатор питания. Сетевая обмотка имеет 2х(515+80) витков провода ПЭЛ 0,35, повышающая обмотка - 1200 витков провода ПЭЛ 0,23, обмотка питания накала - 34 витка провода ПЭЛ 0,8.

Дроссель. Основная обмотка имеет 3200 витков провода ПЭЛ 0,15, компенсационная - 100 витков провода ПЭЛ С,15.

Громкоговоритель 5ГД-1 имеет звуковую катушку из 61 витка провода ПЭЛ 0,16 (сопротивление постоянному току 3,6 Ом); 1ГД-9 имеют звуковые катушки из 63 витков провода ПЭЛ 0,12 (сопротивление постоянному току 6,5 Ом).

Литература:

  1. Левитин Е.А. "Справочник по радиовещательным приемникам". М.-Л.: "Госэнергоиздат", 1967. (стр. 204 - 208).
  2. Принципиальная схема радиолы "Ската"
  3. Инструкция по эксплуатации и схема радиолы "Ската"
  4. Описание модели в Радио №3. 1961 г.
  5. Описание рл в справочнике ИРПА.
