Радиоприемник "Мелодия"

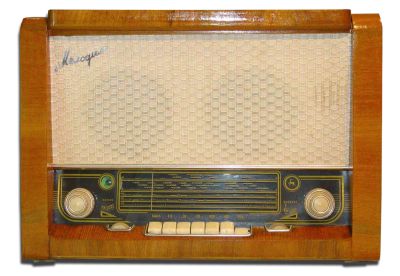

Сетевой ламповый радиоприёмник второго класса "Мелодия" выпускался Горьковским радиозаводом имени Ленина с 1959.

Приемник имеет следующие каскады:

  • УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П;
  • УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П;
  • Комбинированный УПЧ для всех диапазонов на лампе 6К4П;
  • Комбинированный детектор на лампе 6Х2П;
  • Предварительный двухкаскадный УНЧ на лампе 6Н2П;
  • Оконечный усилитель на лампе 6П14П.
  • Оптический индикатор настройки 6Е5С.

Выпрямитель селеновый типа АВС-80-260 (работает по двухполупериодной мостовой схеме).

Диапазон принимаемых частот:

  • Длинные волны: 150 - 415 кГц (2000 - 723,0 м);
  • Средние волны: 520 - 1600 кГц (578,0 - 187,0 м);
  • Короткие волны I: 9,35 - 12,1 МГц (33,3 - 24,8 м);
  • Короткие волны II: 3,95 - 7,5 МГц (76,0 - 40,0 м);
  • УКВ: 64,5 - 73,0 МГц (4,65 - 4,11 м).

Промежуточная частота для АМ - 465 кГц, для ЧМ - 8,4 МГц.

Основные технические данные:

Чувствительность в диапазонах длинных, средних и коротких волн не ниже 200 мкВ, в диапазоне УКВ не ниже 20 мкВ.

Избирательность: ослабление чувствительности при расстройке на +-10 кГц в диапазонах длинных, средних и коротких волн не менее 25 дБ и в диапазоне УКВ при расстройке на +-250 кГц не менее 20 дБ.

Частотная характеристика. При приеме радиостанций полоса пропускания всего тракта в УКВ диапазоне 80-7000 Гц, в остальных диапазонах 80-4000 Гц.

Выходная мощность 2 Вт.

Питание: Приемник рассчитан на питание от сети переменного тока напряжением 127 или 220 В и потребляет при радиоприеме 50 Вт.

Электрическая схема

Принципиальная схема радиоприемника построена по типовой схеме приемника второго класса. В УНЧ регулировка высоких и низких частот производится с помощью частотнозависимой цепи анод I каскада - сетка II каскада и в цепи обратной связи с выходного трансформатора на катод триода I каскада.

Напряжения на электродах ламп относительно шасси измерены прибором, сопротивление которого 20000 Ом/В. При измерении режима лампы 6Н3П радиола должна быть настроена на самую длинную волну УКВ диапазона.

Детали:

Выходной трансформатор. Первичная обмотка имеет 1950 витков провода ПЭЛ 0,15 (сопротивление 255 Ом), вторичная обмотка между выводами 3 и 4 - 2 витка и между выводами 4 и 5 - 68 витков провода ПЭЛ 0,59 (сопротивление 0,7 Ом).

Трансформатор питания. Сетевая обмотка содержит 2х(534+82) витков провода ПЭЛ 0,31, повышающая - 1230 витков провода ПЭЛ 0,2, накал ламп - 35 витков провода ПЭЛ 1,0, накал индикаторных ламп - 34 витка провода ПЭЛ 0,51.

Дроссель состоит из 2900 витков провода ПЭЛ 0,12.

Громкоговорители Гр1 и Гр2 типа 2ГД-3, звуковые катушки имеют по 60 витков провода ПЭЛ 0,16 (сопротивлением постоянному току 3,2 Ом).

Литература:

  1. Радиоприемник "Мелодия". Описание и инструкция по эксплуатации.
