Радиола "Мелодия-64"

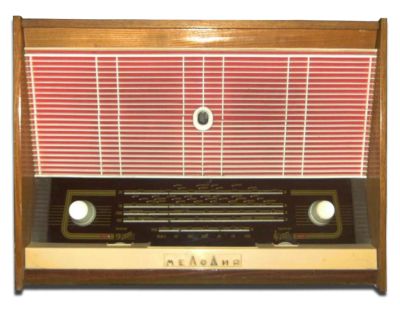

Радиола 1-го класса "Мелодия-64" выпускалась Горьковским заводом имени В.И.Ленина с 1964 года.

Радиола представляет собой семиламповый приемник, собранный в одном корпусе с универсальным электропроигрывателем.

Проигрыватель имеет трехскоростной привод на 33, 45 и 78 об/мин с полуавтоматическим включением и автоматическим выключением двигателя.

Акустическая система состоит из двух широкополосных громкоговорителей типа 2ГД-28 и двух высокочастотных типа 1ГД-28.

Конструкция:

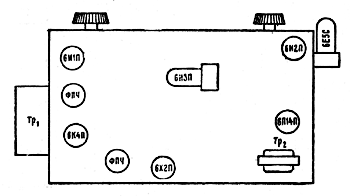

Расположение ламп и основных деталей радиолы "Мелодия-64".

Расположение ламп и основных деталей радиолы "Мелодия-64".

Габарит радиолы 580х405х305 мм, вес 18 кг.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П;
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П;
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П;
  4. Комбинированный детектор на лампе 6Х2П;
  5. Предварительный двухкаскадный УНЧ на лампе 6Н2П;
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки 6Е1П.

Выпрямитель селеновый типа АВС-80-260 (работает по двухполупериодной мостовой схеме).

Диапазон принимаемых частот:

  • Длинные волны: 150 - 408 кГц (2000 - 735,3 м);
  • Средние волны: 520 - 1600 кГц (578,0 - 187,5 м);
  • Короткие волны I: 9,35 - 12,1 МГц (32,0 - 24,7 м);
  • Короткие волны II: 3,95 - 7,4 МГц (75,9 - 40,5 м);
  • УКВ: 65,8 - 78,0 МГц (4,56 - 4,11 м).

Промежуточная частота для АМ - 465 кГц, для ЧМ - 8,4 МГц.

Основные технические данные:

Чувствительность в диапазоне УКВ не хуже 20 мкВ, диапазоне KB не хуже 200 мкВ и в остальных диапазонах не хуже 150 мкВ.

Избирательность в диапазонах длинных, средних и коротких волн при расстройке +-10 кГц не хуже 34 дБ.

Частотная характеристика. При приеме радиостанций полоса пропускания всего тракта в УКВ диапазоне 100-7000 Гц, в остальных диапазонах 100-4000 Гц, при проигрывании грампластинок 100-7000 Гц.

Выходная мощность 1,5 Вт.

Приемник радиолы рассчитан на питание от сети переменного тока напряжением 127 или 220 В и потребляет при радиоприеме 55 Вт, при проигрывании грампластинок 65 Вт.

Электрическая схема

Входные цепи диапазонов ДВ, СВ, KBI и KBII выполнены на одиночных контурах при индуктивной связи с цепью антенны. Для снижения помех с частотой, близкой к промежуточной частоте, на входе антенной цепи и в сеточной цепи лампы 6И1П (Л2-1) применены фильтры промежуточной частоты.

Преобразователь AM тракта и УПЧ тракта ЧМ выполнены на гептодной части лампы 6И1П ((Л2-1). В анодную цепь этой лампы включен фильтр сосредоточенной селекции, который при работе на низкой промежуточной частоте (АМ) представляет собой четырехконтурный фильтр ПЧ, а при работе на высокой промежуточной частоте представляет собой трехконтурный фильтр. Связь между контурами ФСС тракта AM плавно, изменяется для регулировки полосы пропускания по ПЧ. При работе траста AM (диапазоны СВ, ДВ, KBI, KBII) трехконтурный фильтр выключается закорачиванием среднего контура. Связь между контурами фильтра, расположенными в различных экранах, осуществляется через витки связи.

Детектор ЧМ выполнен по схеме детектора отношений с питанием накала лампового диода от отдельной обмотки силового трансформатора и регулировкой баланса для наилучшего подавления паразитной AM, возникающей в тракте ЧМ.

Детектор AM выполнен по типовой схеме на диоде и служит одновременно детектором АРУ. АРУ тракта AM применено без задержки.

Весь УНЧ охвачен отрицательной обратной связью, подающейся со вторичной обмотки выходного трансформатора на катод первой лампы УНЧ. Выходной трансформатор включен по ультралинейной схеме.

Регуляторы тона высоких и низких частот включены между каскадами предварительного усиления УНЧ и на них подается напряжение обратной связи, что позволяет в широких пределах регулировать частотную характеристику.

В схемах узлов ВЧ, ПЧ и детекторов много общего со схемой радиолы "Латвия".

При измерениях радиола должна быть настроена на самую длинную волну длинноволнорого диапазона. При измерении режима лампы 6Н3П радиола должна быть настроена на самую длинную волну УКВ диапазона.

Детали:

Выходной трансформатор. Первичная обмотка содержит 95+2900 витков провода ПЭЛ 0,12, вторичная - 50 витков провода ПЭЛ 0,8.

Трансформатор питания. Сетевая обмотка содержит 2х(83+542) витков провода ПЭЛ 0,31, повышающая - 1290 витков провода ПЭЛ 0,2, две накальнне обмотки - 35 и 34 витков провода ПЭЛ 1,0 и ПЭЛ 0,51 соответственно.

Громкоговорители. 1ГД-28 имеют звуковые катушки из 63 витков провода ПЭЛ 0,12 (сопротивление постоянному току 6,5 Ом, 2ГД-28 имеют звуковые катушки из 60 витков провода ПЭЛ 0,16 (сопротивление постоянному току 4,5 Ом).

Литература:

  1. Левитин Е.А. "Справочник по радиовещательным приемникам". М.-Л.: "Госэнергоиздат", 1967. - (стр. 170-174)
  2. Принципиальная схема радиолы "Мелодия-64"
