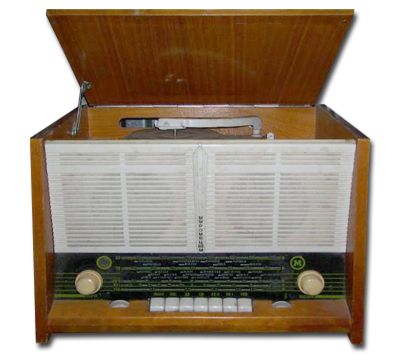

Радиола "Муромец-62М"

Сетевая настольная ламповая радиола второго класса "Муромец-62М" выпуcкалась Муромским заводом РИП с 1962 года.

Радиола выпускалась с конца 1962 года выпускалась модернизированная радиола ''Муромец-62М''. За исключением немного изменённого оформления где вместо радиоткани закрывающей громкоговорители применена пластмассовая решётка, да небольших изменений номиналов схемы она аналогична радиоле  "Муромец-62"

 В радиоле имеется семиламповый приемник с универсальным электропроигрывателем. Проигрыватель типа ЭПУ-5 трехскоростной: 33, 45 и 78 об/мин с автоматическим выключением.  Акустическая система состоит из двух громкоговорителей типа 2ГД-7.

Конструкция:

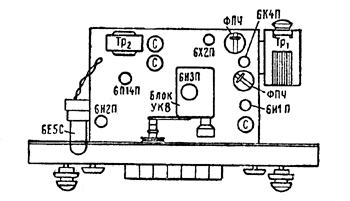

Расположение ламп и деталей радиолы "Муромец-62М".

Расположение ламп и деталей радиолы "Муромец-62М".

Габарит радиолы 487х330х357 мм, вес 15,3 кг.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П;
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П;
  4. Комбинированный детектор на лампе 6Х2П;
  5. Предварительный двухкаскадный УНЧ на лампе 6Н2П;
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки 6Е5С.

Выпрямитель селеновый типа АВС-80-260 (работает по двухполупериодной мостовой схеме).

Диапазон принимаемых частот:

  • Длинные волны: 150 - 415 кГц (2000 - 723 м);
  • Средние волны: 520 - 1600 кГц (578,0 - 187,0 м);
  • Короткие волны I: 8,5 - 12,1 МГц (35,3 - 24,8 м);
  • Короткие волны II: 3,95 - 7,5 МГц (75,9 - 40,0 м);
  • УКВ: 64,5 - 78,3 МГц (4,66 - 4,11 м)

Промежуточная частота для АМ - 465 кГц, для ЧМ - 8,4 МГц.

Основные технические данные:

  • Чувствительность: в диапазоне УКВ не хуже 20 мкВ, в диапазоне коротких волн не хуже 200 мкВ и в остальных диапазонах не хуже 150 мкВ.
  • Избирательность: в диапазоне УКВ при расстройке на +-250 кГц 20 дб, в диапазонах длинных и средних волн при расстройке на +-10 кГц - 34 дБ.
  • Частотная характеристика: диапазон воспроизводимых звуковых частот 100 - 7000 Гц.
  • Выходная мощность: 2 Вт.

Питание:

Приемник радиолы рассчитан на питание от сети переменного тока напряжением 127 или 220 В и потребляет около 50 Вт.

Электрическая схема:

В тракте AM применены два фильтра, настроенные на промежуточную частоту 465 кГц в антенной цепи и в анодной цепи преобразователя этого тракта (6И1П).

Контуры первого фильтра промежуточной Частоты УКВ диапазона зашунтированы резисторами для расширения полосы пропускания.

АРУ тракта AM работает без задержки.

УНЧ охвачен отрицательной обратной связью, напряжение которой подается со вторичной обмотки выходного трансформатора в цепи катода первого каскада УНЧ.

Детали:

Выходной трансформатор. Первичная обмотка имеет 2600 витков провода ПЭЛ 0,12, вторичная - 106 (72+34) витков провода ПЭЛ 0,51.

Трансформатор питания. Сетевая обмотка имеет 2х(90+591) витков провода ПЭЛ 0,31, повышающая - 1350 витков провода ПЭЛ 0,2, обмотки накала - по 39 витков провода ПЭЛ 0,1 и ПЭЛ 0,51.

Громкоговорители типа 2ГД-7 имеют звуковую катушку из 63 витков провода ПЭЛ 0,12 (сопротивление постоянному току 4,5 Ом).



Литература:

  1. Левитин Е.А. "Справочник по радиовещательным приемникам". М.-Л.: "Госэнергоиздат", 1967. - (стр. 187 - 190).
  2. Принципиальная схема радиолы "Муромец-62М"
  3. Описание и инструкция по эксплуатации, схемы радиол "Муромец-62" и "Муромец-62М"
