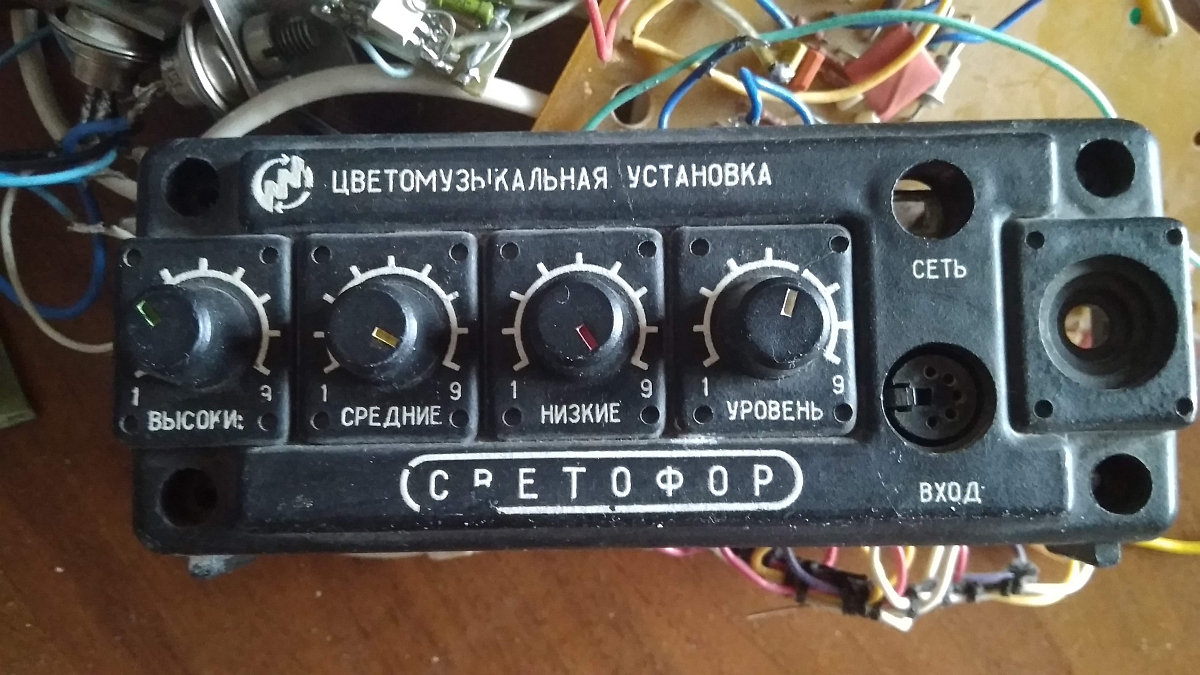

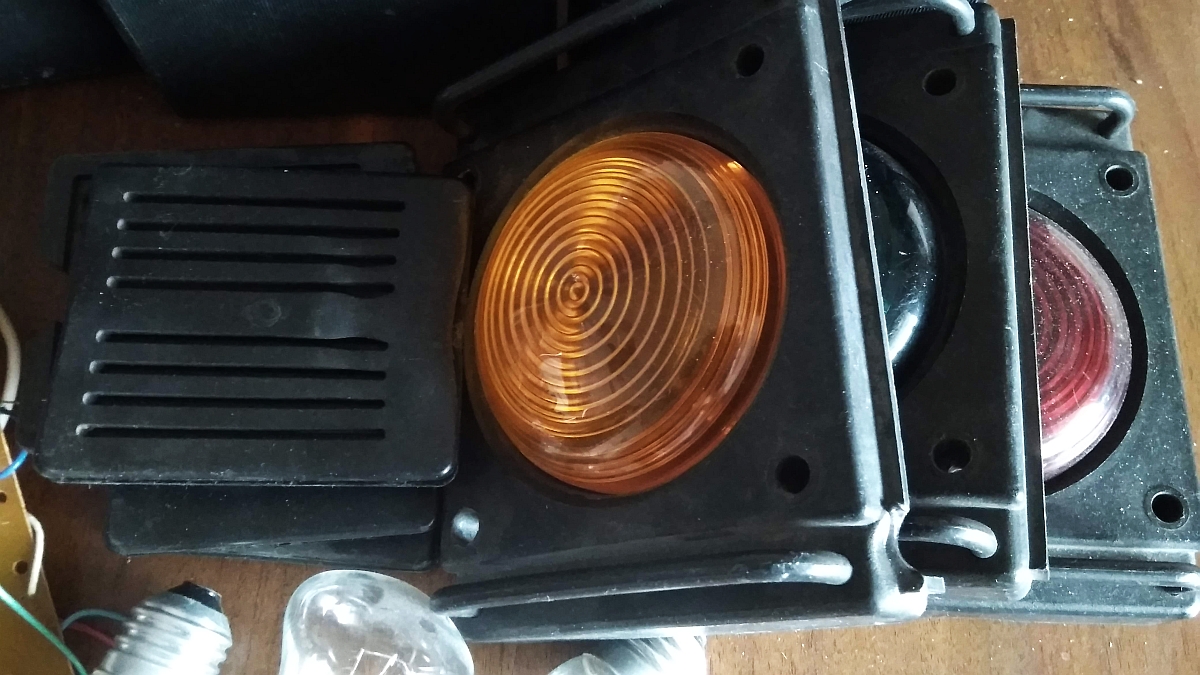

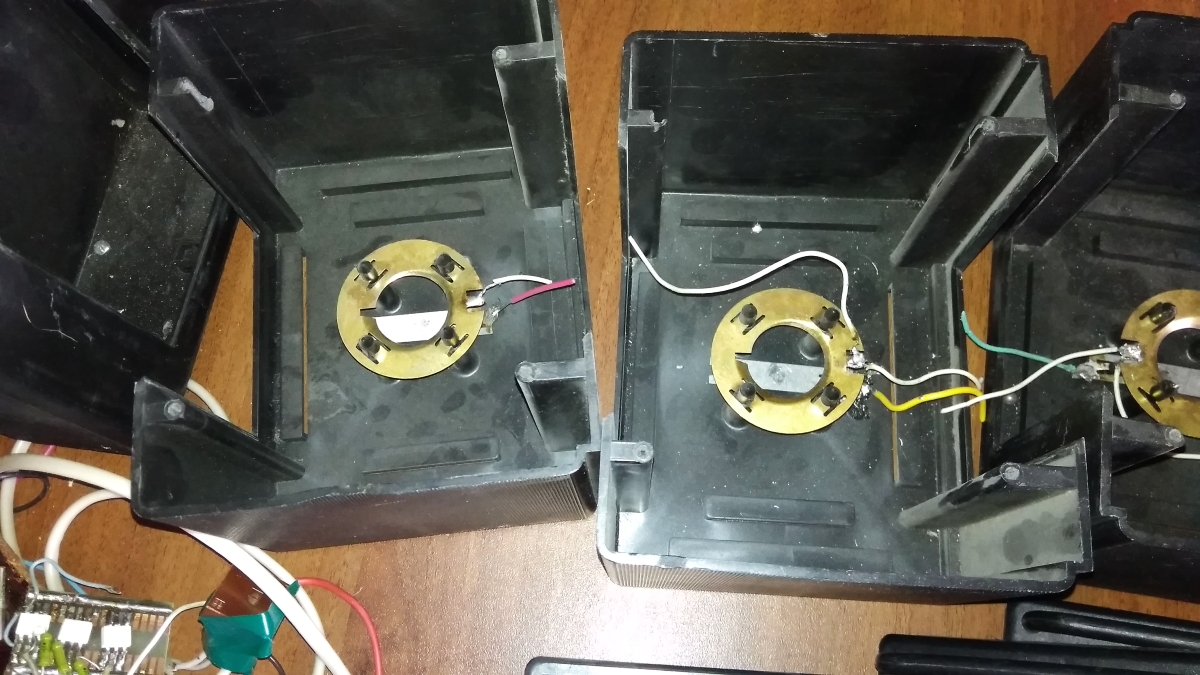

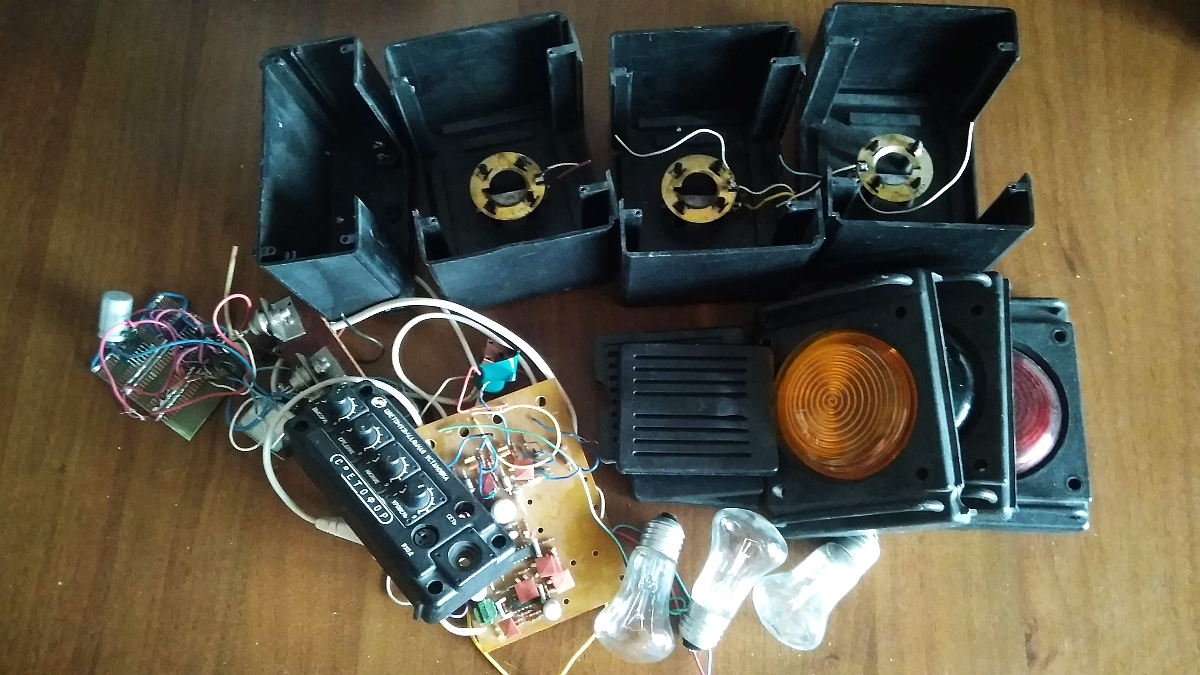

Цветомузыка попала в мастерскую уже в разобранном виде, более того, кто-топытался её "модернизировать", но видимо это не удалось. В общем состояние на фото:

ЦМУ "Светофор"Цветомузыка "Светофор"Цветомузыка "Светофор"

Цветомузыка "Светофор"Цветомузыка "Светофор"Цветомузыка "Светофор"

Цветомузыка "Светофор"Цветомузыка "Светофор"Цветомузыка "Светофор"

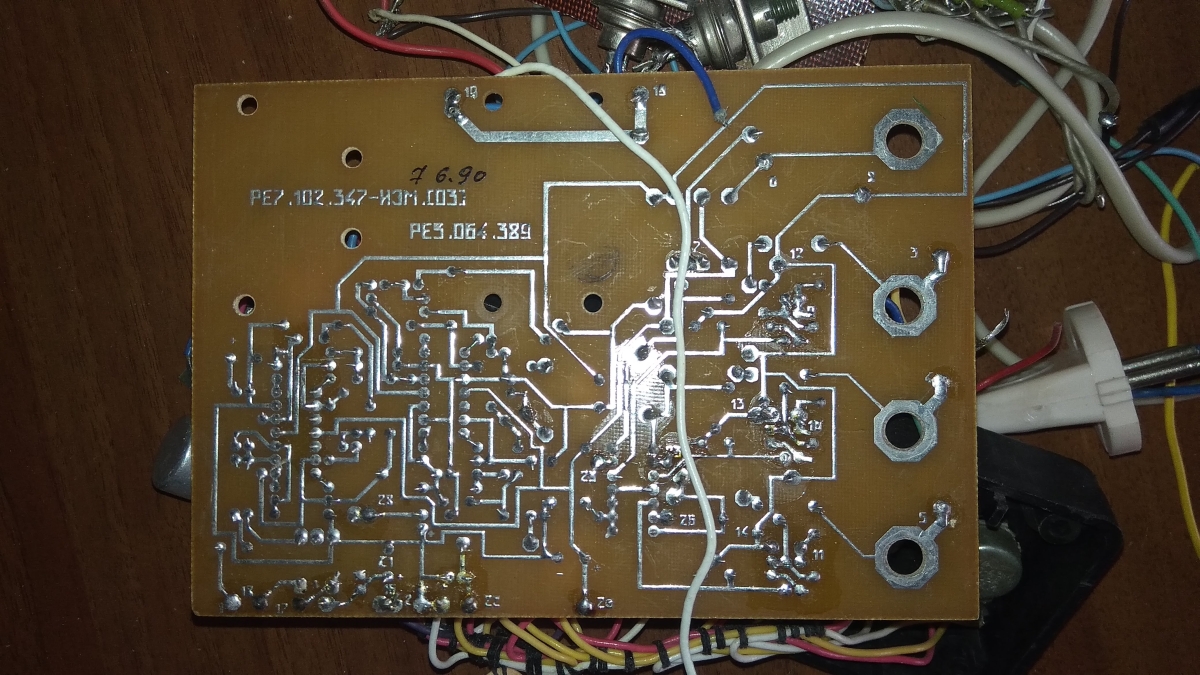

Ну и как обычно, никакой информаци по этому экспонату нет. Если у кого-то есть, хотя бы схема - поделитесь, в противном случае придется восстанавливать схему по частично уцелевшей плате (полагаю, плата на предпоследнем фото - родная) и дальше додумывать. Пока очевидно, что цветомузыка имела бестрансформаторное питание (гальваническая развязка по входу - трансформатор ТОТ35), использовались лампы накаливания на 220В, управление - тиристорное.
